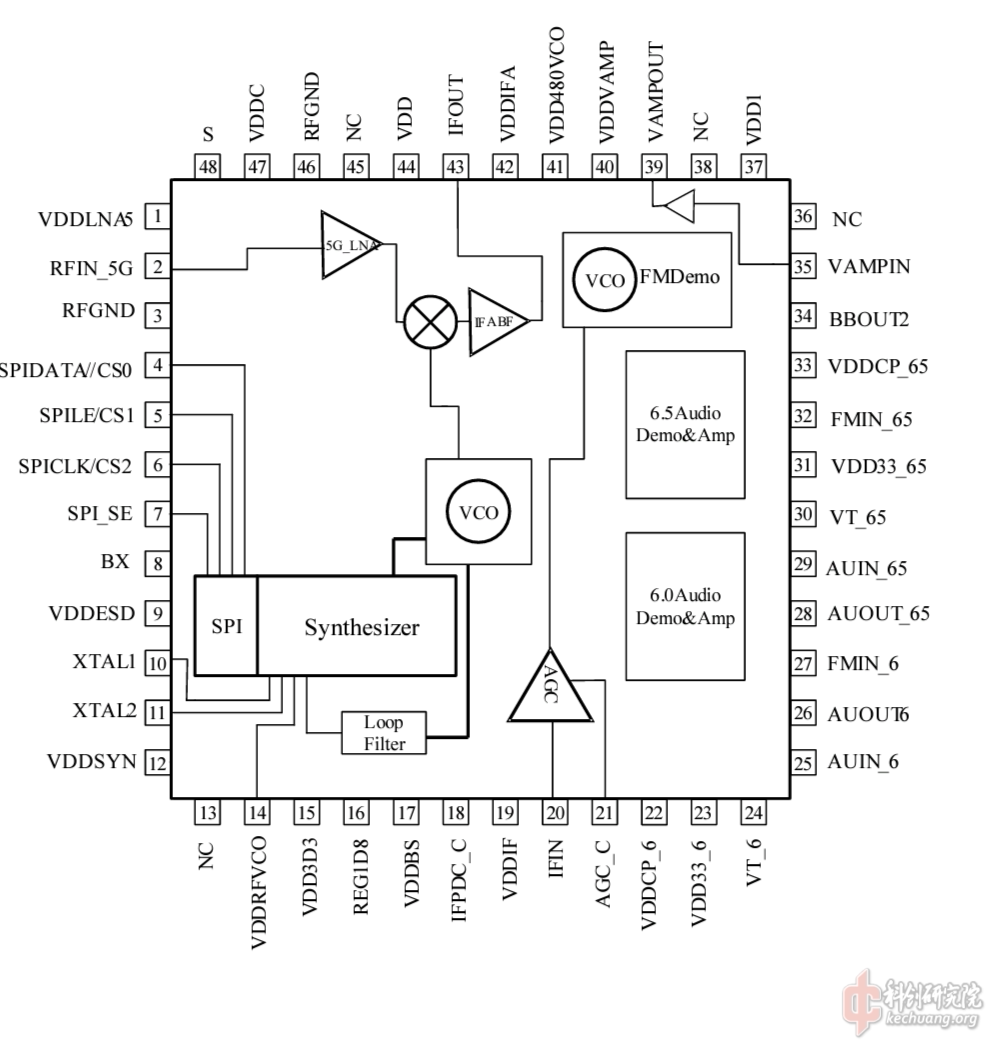

模拟图传这种本来应该退出历史舞台的，但是这两年这玩意又火起来了，目前的5.8G模拟图传都是效仿老式模拟电视的方式，使用的是AM调制（此处想当然了）。全世界所有的模拟图传几乎都是使用的RTC6705和RTC6715这两颗芯片，如下图是接收端RTC6715芯片的结构

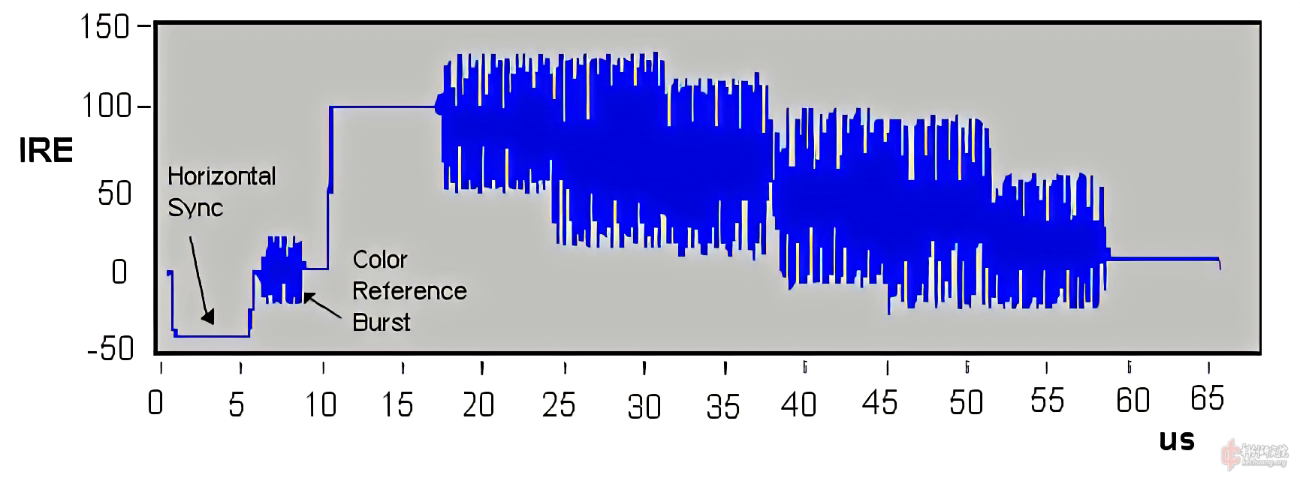

可以看出这玩意对于视频信号使用的是调幅的调制方式，通常输入视频的信号是cvbs信号，波形如下
这个cvbs信号被rtc6705芯片调制成5.8G的调幅波，再放大发射出去，然后另外一端的天线接收到，输入到rtc6715芯片，通过rtc6715的本振混频，然后检波出cvbs信号，这个cvbs信号再输入到专门的芯片如amt630a之类的芯片里面显示出画面
如果你把cvbs信号当成音频信号，再想一下调幅收音机，通常我们听短波调幅广播的时候，总是声音忽大忽小，不时的沙沙干扰声，那么同样，这种视频的调幅波在传播的过程中也会被干扰，解码出来的信息失真，这就是导致模拟图传各种雪花，闪烁，白条黑条的原因之一
我转念一想，FM调频广播的效果很好，可以堪比本地mp3的效果，那么这种方式用来传输视频信号肯定效果不错。如果用这种方式调制cvbs视频信号，再发射出去，那么接收到的信号效果可能堪比电缆传输!
当年使用调幅传输视频信号完全是因为电子技术不行，调幅解码的方式最简单，而到了现在，电子技术已经是天上地下了

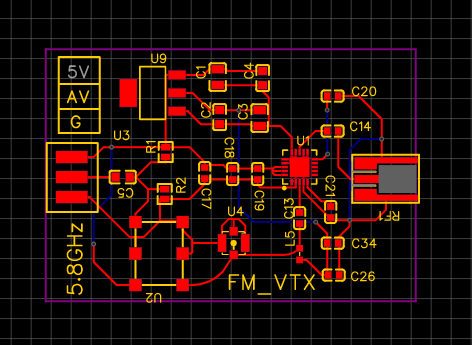

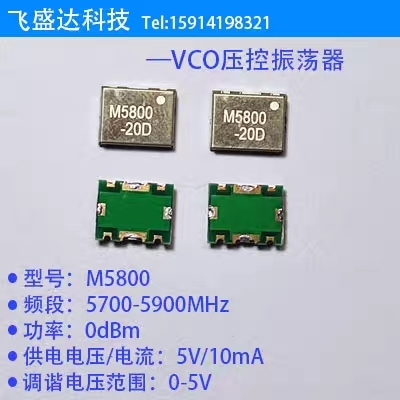

当然如果使用调频方式发射接收，那么现有的芯片就不能用了，要从头开始，发射端想到一个方案，市面上这种vco很便宜，这就是现成的
解调端目前没有现成的5.8G的硬件方案，但现在软件无线电技术已经比较发达，可以先用hackrf试试能不能软解出来，后面再看看有没有其他硬件的方案
如果这套方案做出来，那么对穿越机技术可能是革命性的
