IC7800是ICOM公司上一代旗舰机型，大约推出于2009年，现已被IC-7851取代。该机接收覆盖长波段至60MHz，标配发射覆盖范围是1.8M至54M所有业余频段。若需要使用其它频段，需与制造商协商，也可以自行扩频（不保证指标）。
业余电台在不同国家销售时，为了符合该国频率划分，通常允许发射的频段会有所不同。厂商为了降低开发费用，也常常将通用电台“锁定”在业余频段，并按照业余电台销售。部分国家的法律规定，不允许仅通过软件来设置这些锁定范围。因此，厂商通常会采用变通的做法，即在软件上加以锁定，但软件上不做设置锁定参数的界面，而是在电路上采用短接跳线等方式来加以设置。
IC7800也采用上述方法。因此，理论上不可能通过纯软件设置的方式扩频，必须修改电路板上的跳线。
如果需要将IC7800用于非业余频段，修改方法如下：
1、把电台放在工作台上，准备好拆卸工具、热风枪或者烙铁。

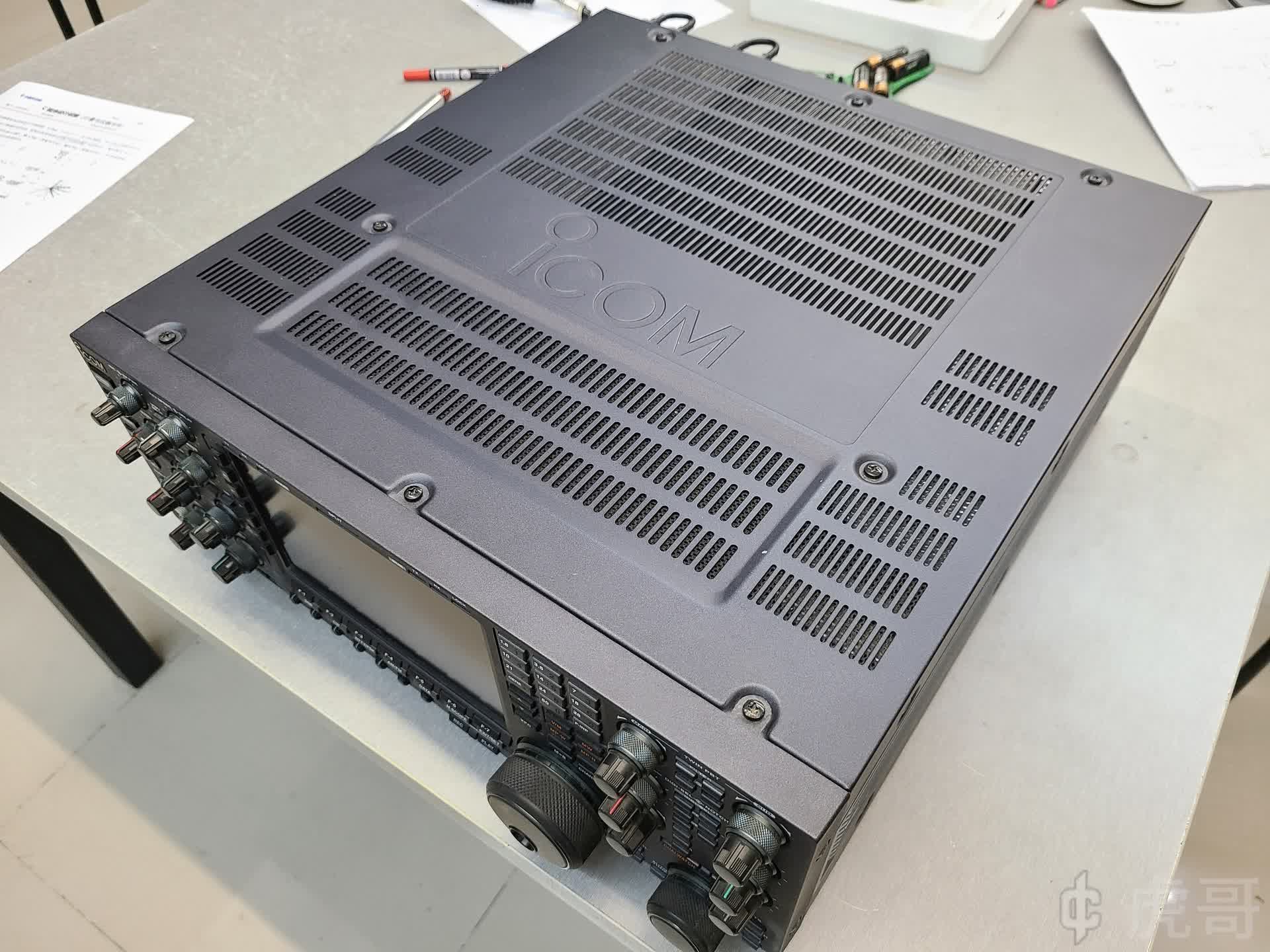

2、拆掉上盖。

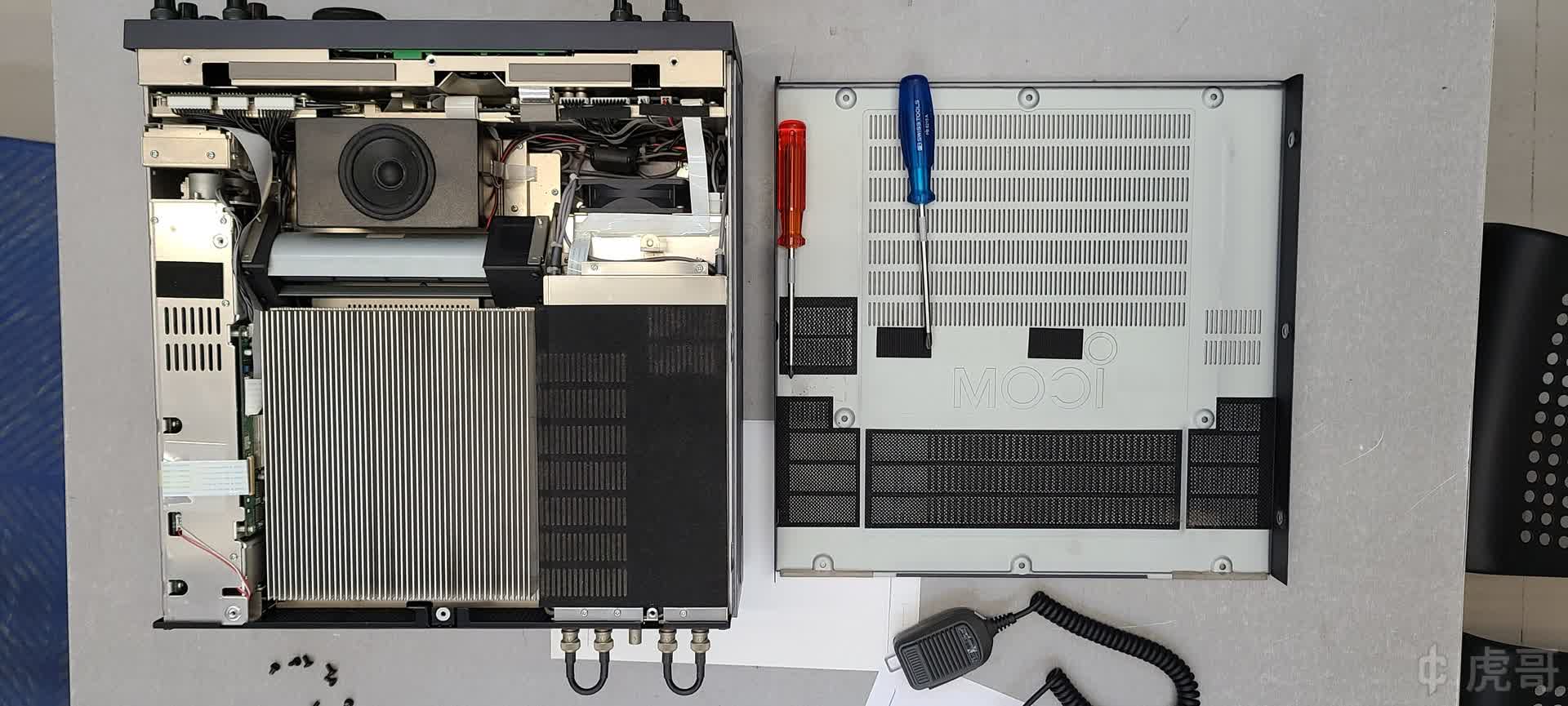

3、把机器翻过来，拆掉下盖。
4、拆掉面板两侧，位于侧板上的两个小螺丝，拆下面板。拆面板时要小心，内部有3根FPC排线，一组屏蔽线相连，拆卸时如果面板掉落或者有所暴力，就可能拉断这些连接线。稍微分离面板后，可以看到两根铝箔包裹的排线，如果是机器的底部向上，那么中间部分的那根排线，连接到主机上的那一端，使用的是侧面翻盖式连接器，可以打开翻盖，很容易的分离。其余两组排线是没有锁紧装置的，可以直接拔除。同轴线束与主机有胶带固定，应先去除胶带，然后拔除靠近面板一端。

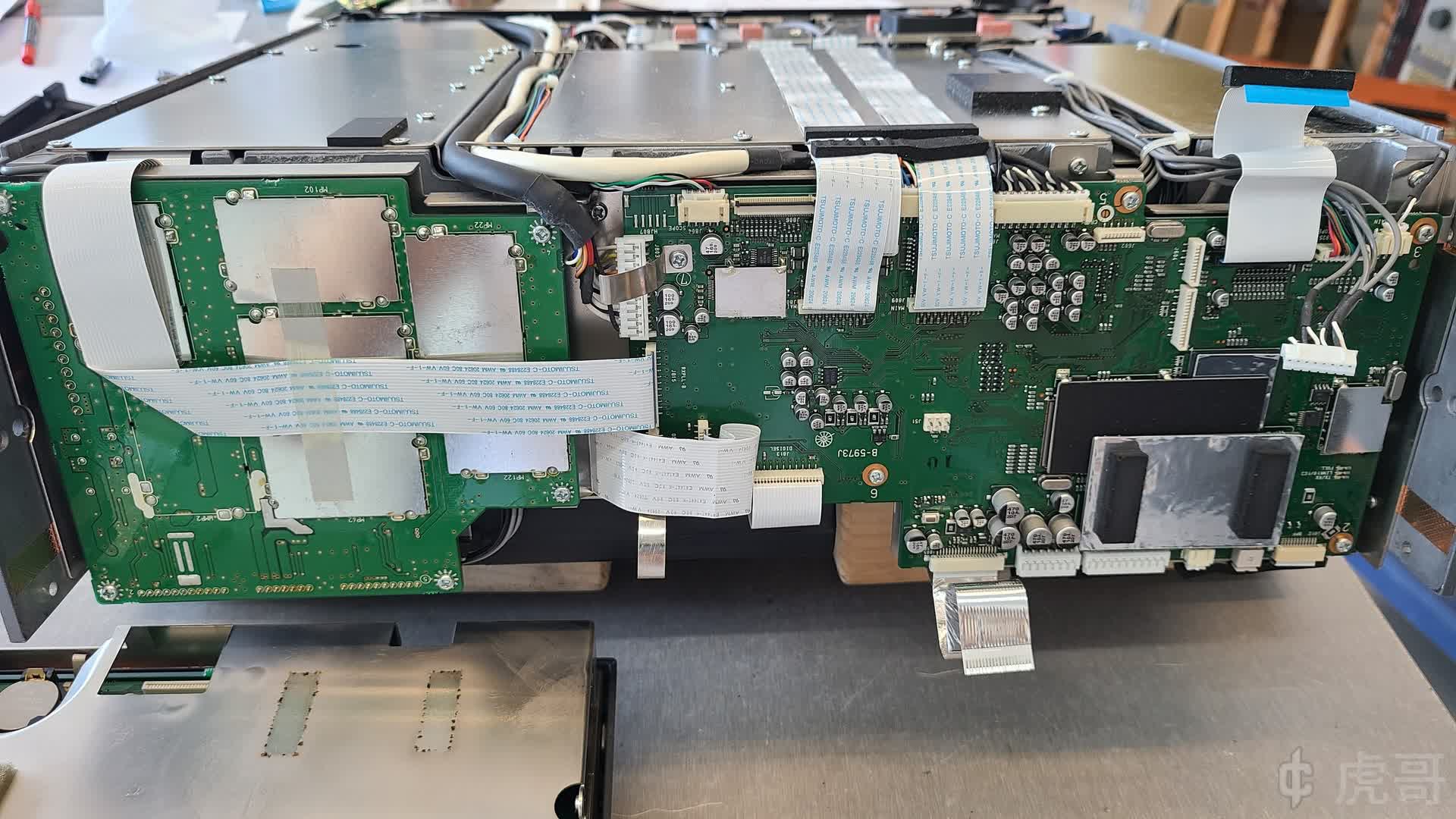

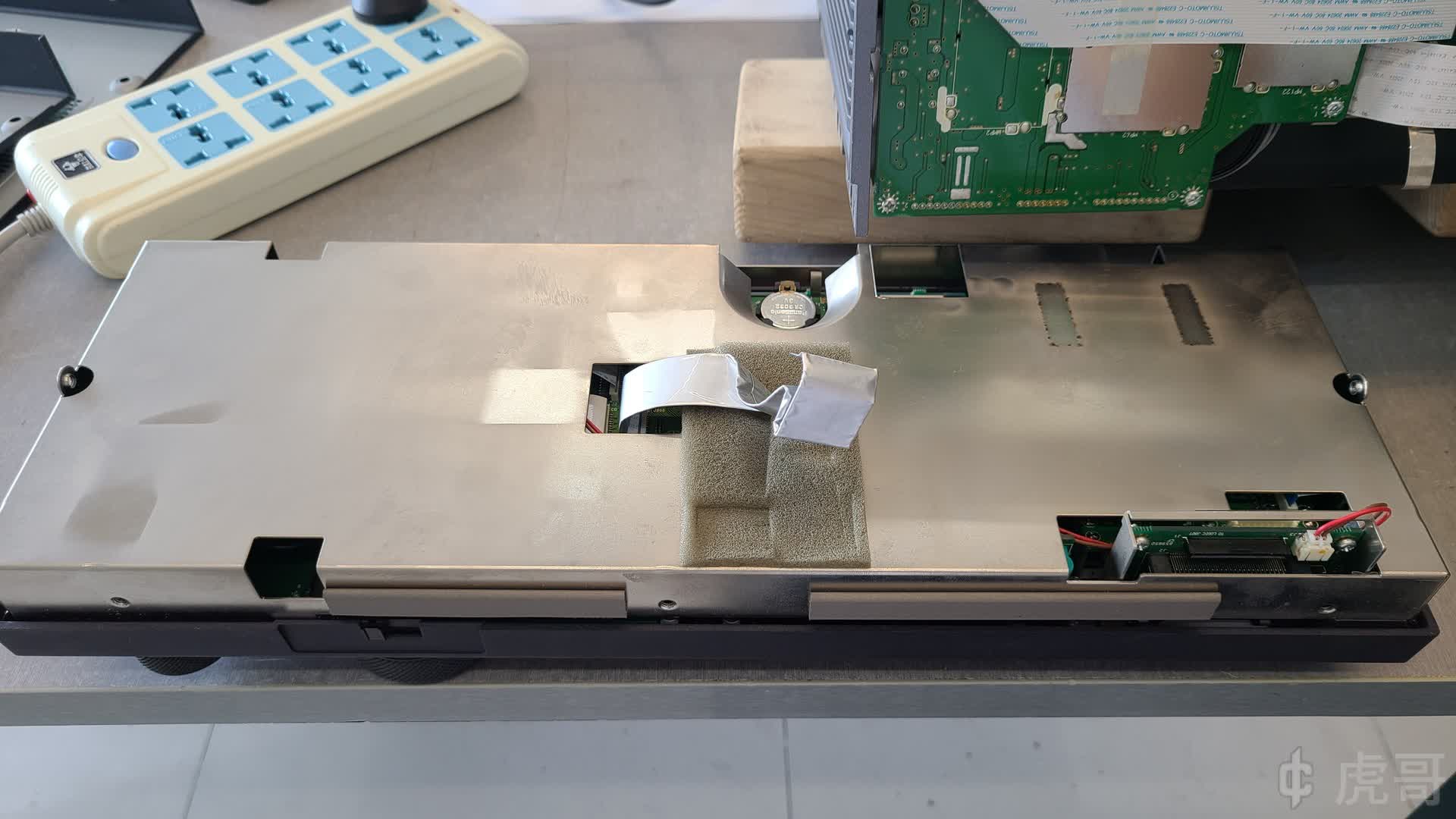

面板分离后的状态付下图。
主机一侧，靠右的一半（此时主机底部向上，若顶部向上则是靠左的一半）是所谓“逻辑电路板”。

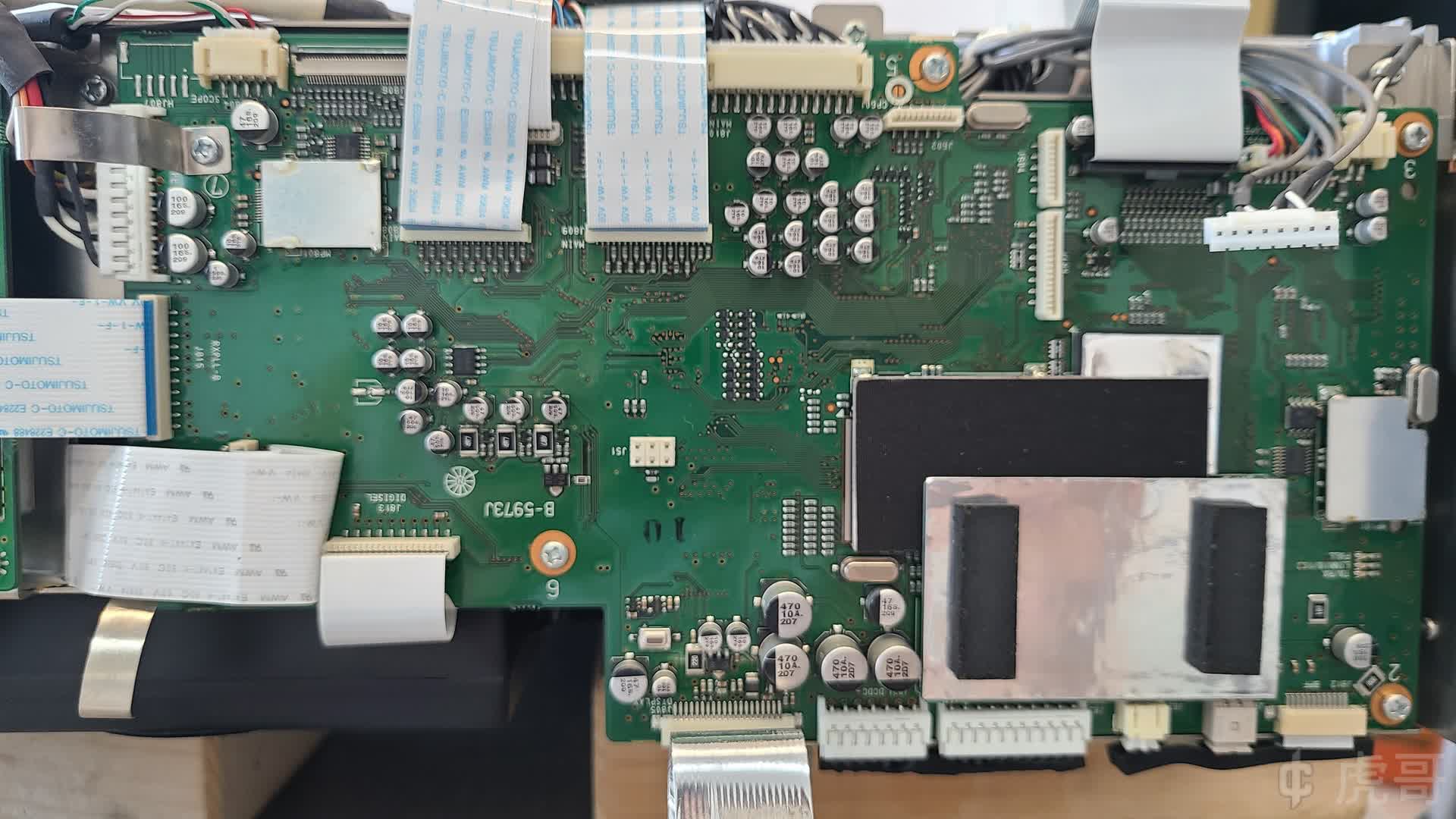

逻辑电路板。

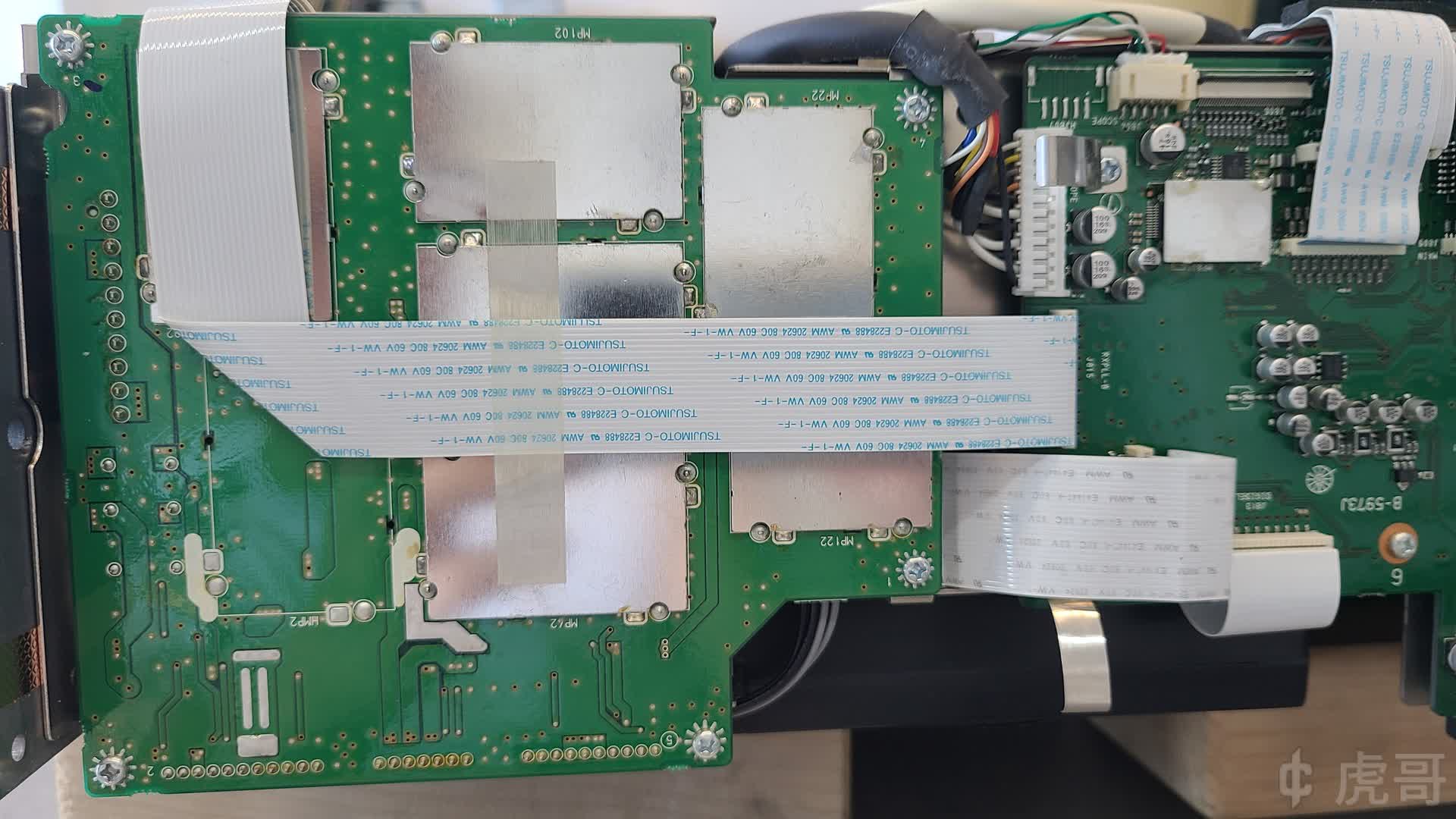

左侧的另一张板子。

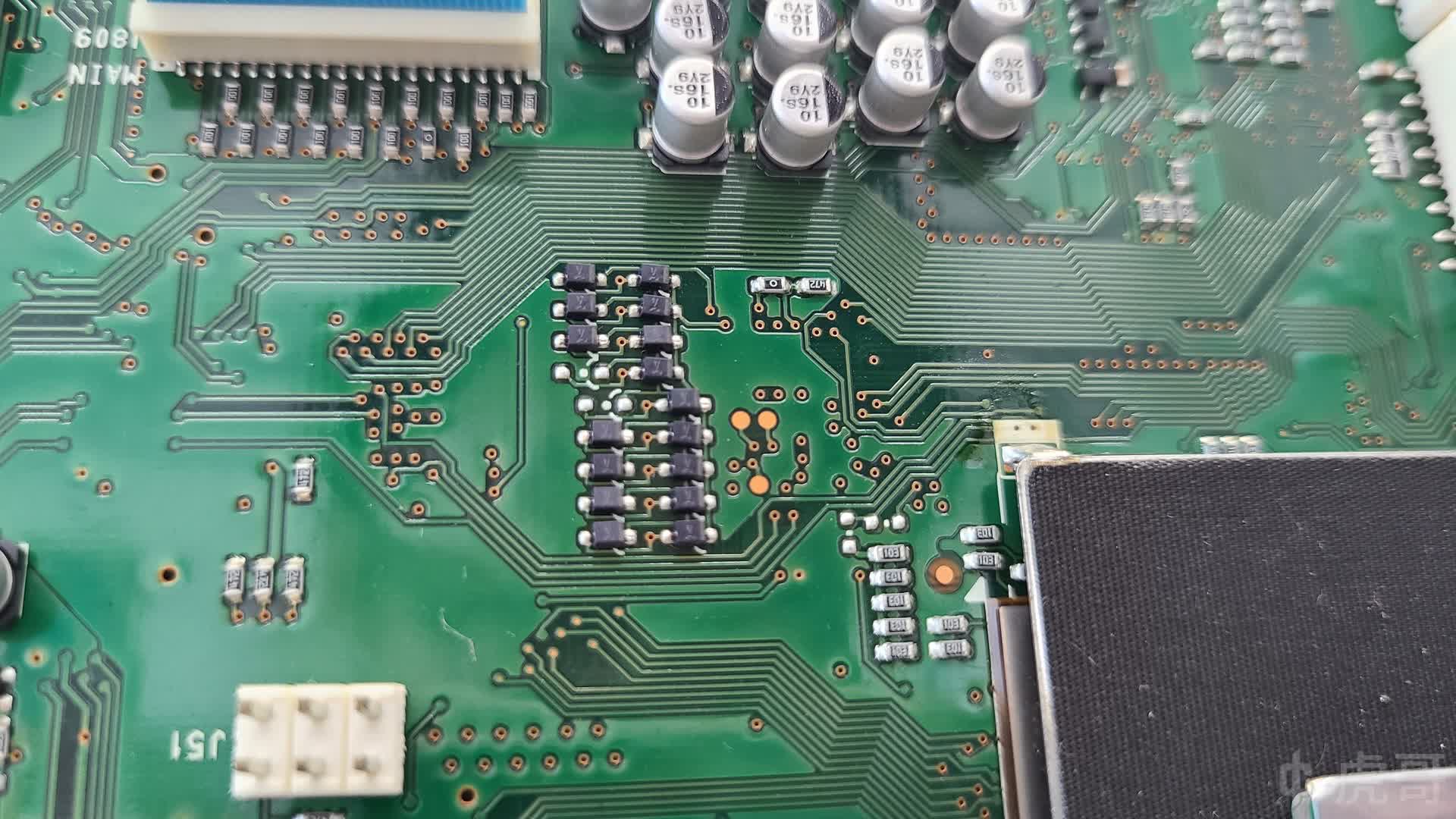

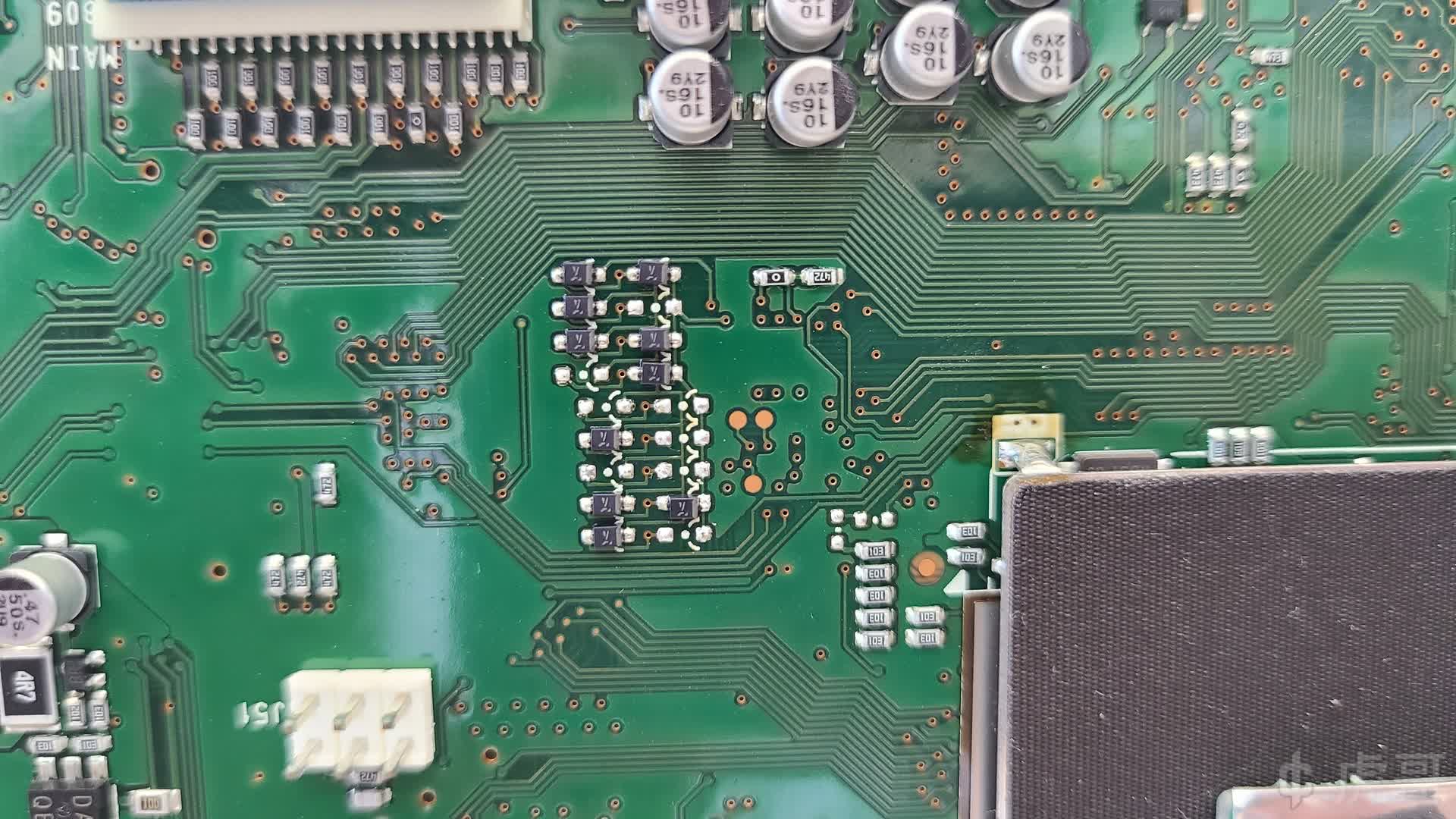

5、找到逻辑电路板中部的二极管组。这里有两列二极管焊盘，共可焊接18个二极管。
6、按下图所示调整二极管的位置。通常只需要拆除二极管。请注意下述图片是主机底部向上时的状态，若顶部向上，请翻转图片。

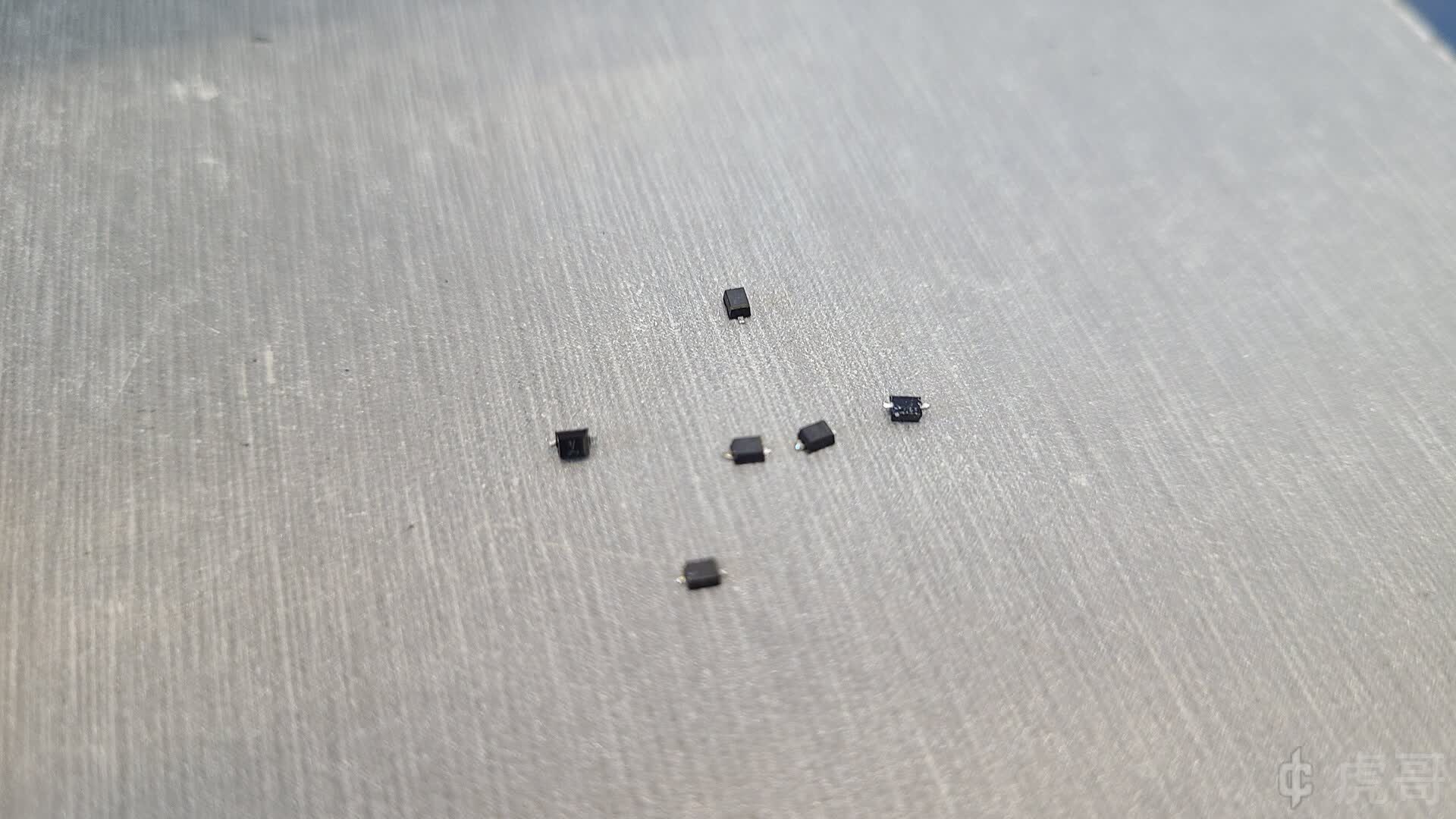

多余的二极管应保管好，以备将来需要恢复原状时使用。

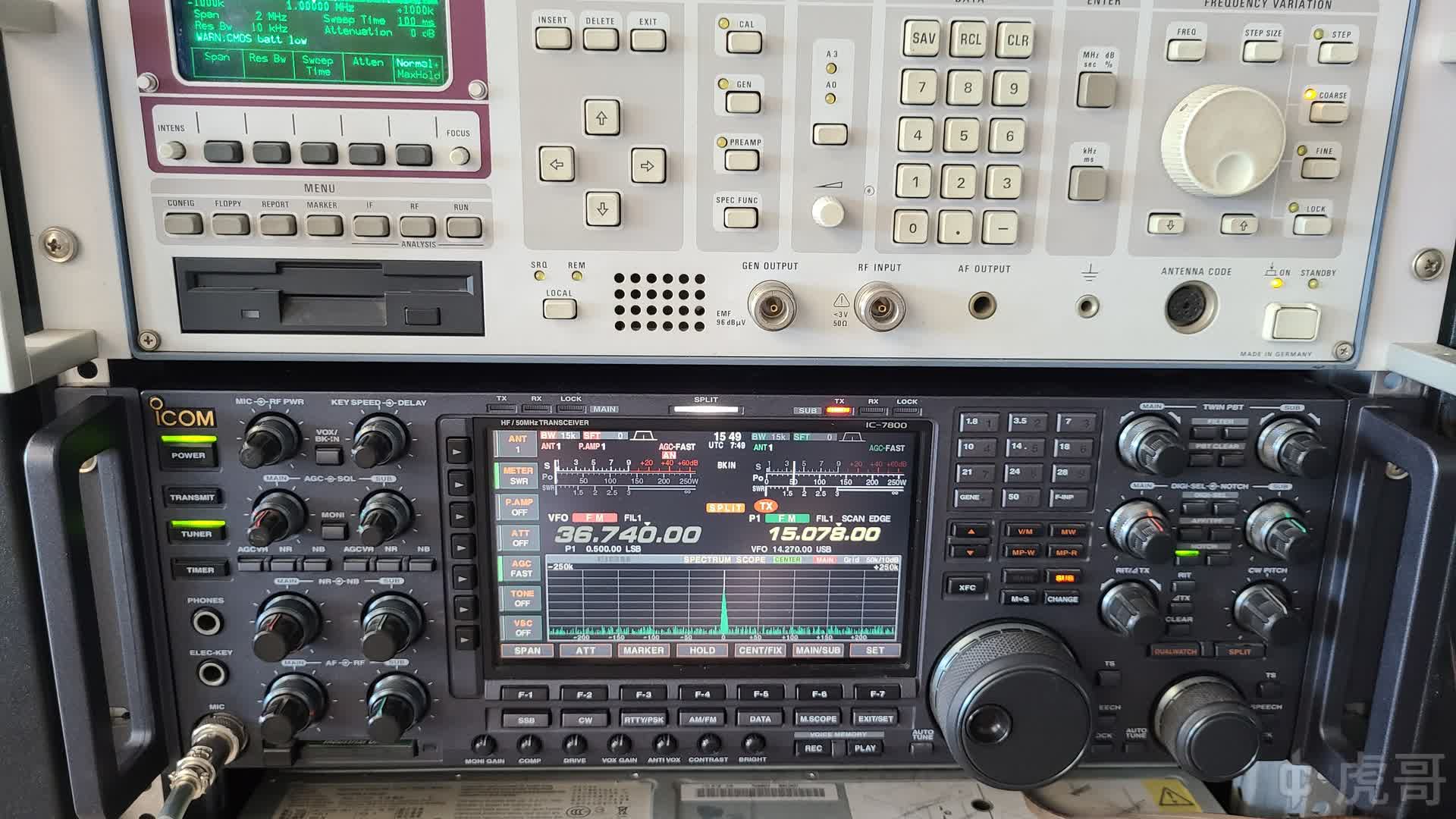

7、复装。装好后，左右两个通道都具有在1.8-54MHz中的任意频率发射的功能。例如右侧机在15MHz发射：
