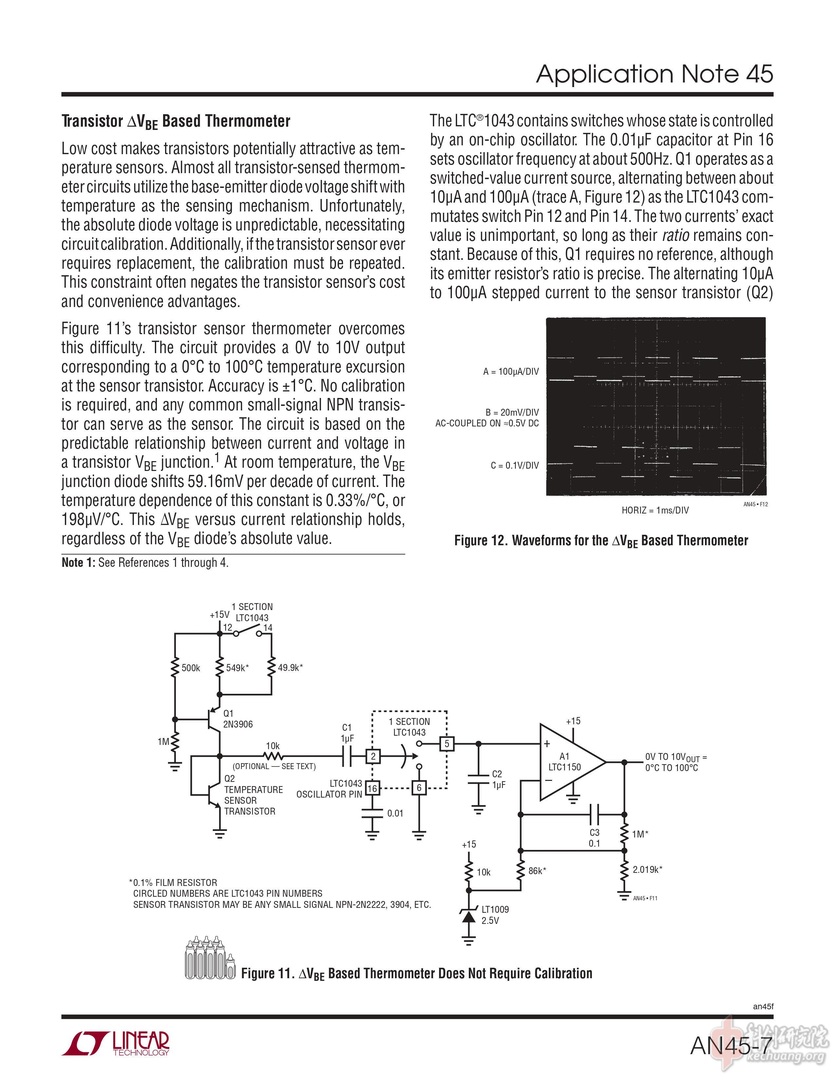

Jim Williams在Application Note 45《Transistor ∆VBE Based Thermometer》介绍过该电路，原文：
关于元件：
LTC1150为斩波放大器，有zero-drift以及良好的直流特性（实际上可以用OP07代替，而且是Pin to Pin）。
LTC1043为开关电容构建块，相当于可以自动开关（使电路在两个状态间来回切换）的Analog switch，C1用于设定切换频率。
LT1009为2.5V电压基准芯片。
电路的工作原理：
电路可划分为信号采集部分与信号放大部分
信号采集：
R1、R2、R3、R4、Q1构成电流大小为10：1的比例恒流源

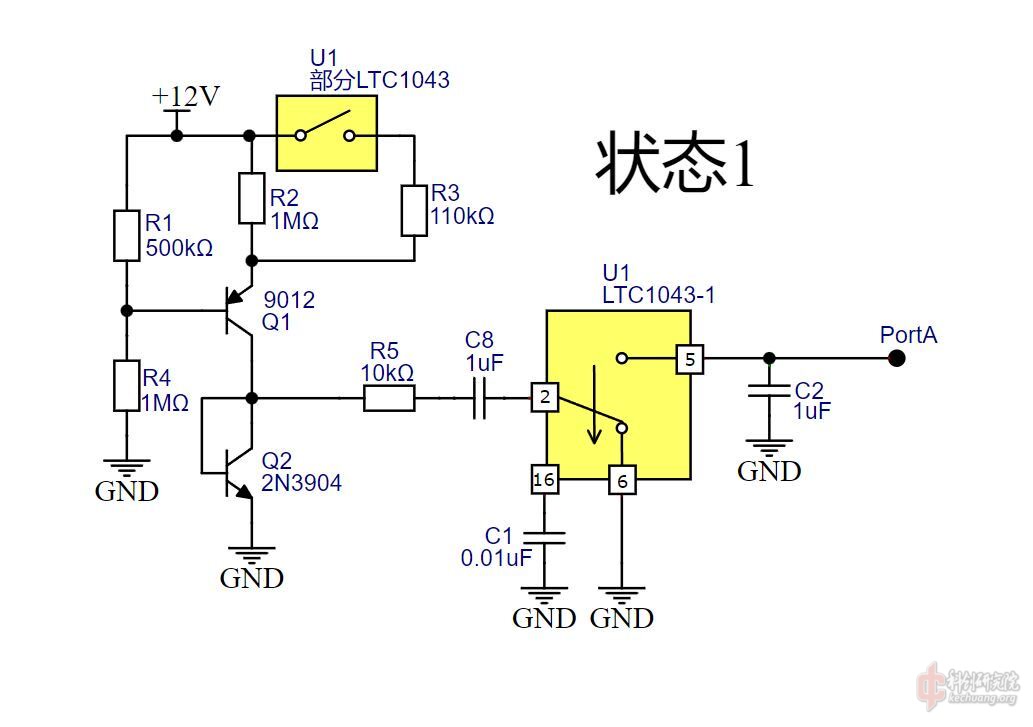

当电路处于状态1时，LTC1043的Pin12与Pin14开路，Pin2与Pin6短路，恒流源输出4.3μA的电流流经三极管Q2的be结，在基极产生电压Ub1，电容C8上带有电压Ub1。

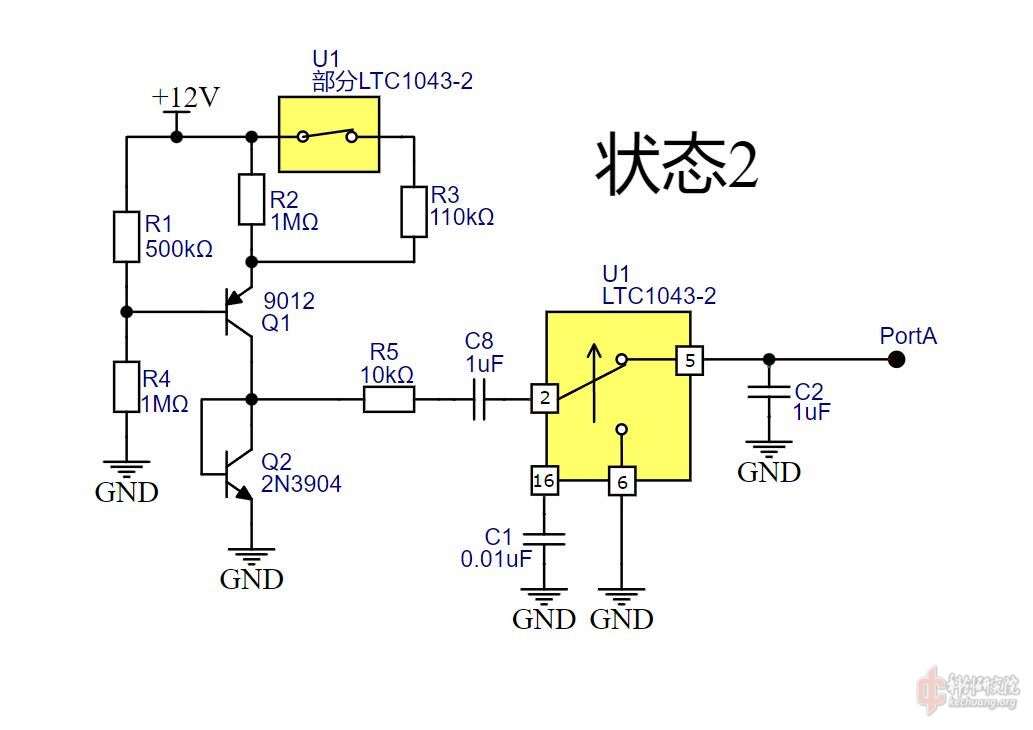

当电路处于状态2时，LTC1043的Pin12与Pin14短路，Pin2与Pin5短路，恒流源输出43μA的电流流经三极管Q2的be结，在基极产生电压Ub2 ，电容C2上带有电压Uc2
Uc2=Ub2-Ub1
电压Uc2等于Q2基极在状态2时的电压与在状态1时的电压之差ΔUbe ，在电流为10：1时，这一值约59.16mV(@25℃)，且ΔUbe具有温度特性，be结温度每上升1℃，ΔUbe就上升198μV，因此
ΔUbe=59.16mv+198μV*T
LT1043使电路不断在这两个状态间切换，电容C2上的电压不断“刷新”。
信号放大：

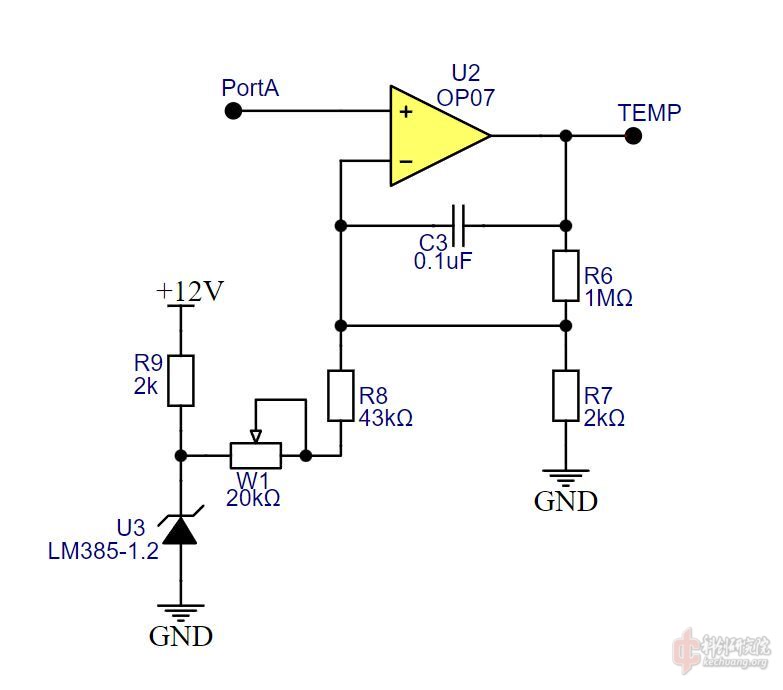

ΔUbe施加于LTC1150同相端，LT1009产生2.5V电压经R8、R7、W1分压产生约59mV的电压施加于反相端（实际上要根据实际情况调整R8的阻值来获得合适的电压，86kΩ只是一个大概的值）。LTC1150及C3、R6、R7构成500倍增益的放大器放大同相端与反相端电压的差量。运放输出电压为UT ,因此，
UT=( ΔUbe-59mV)x500
=198μV*T*500
=99mV*T（约为100mV*T）
所以温度每上升1℃，LTC1150输出电压就增加100mV，达到了将温度信号转化为电信号的目的。
电路的制作与测试：

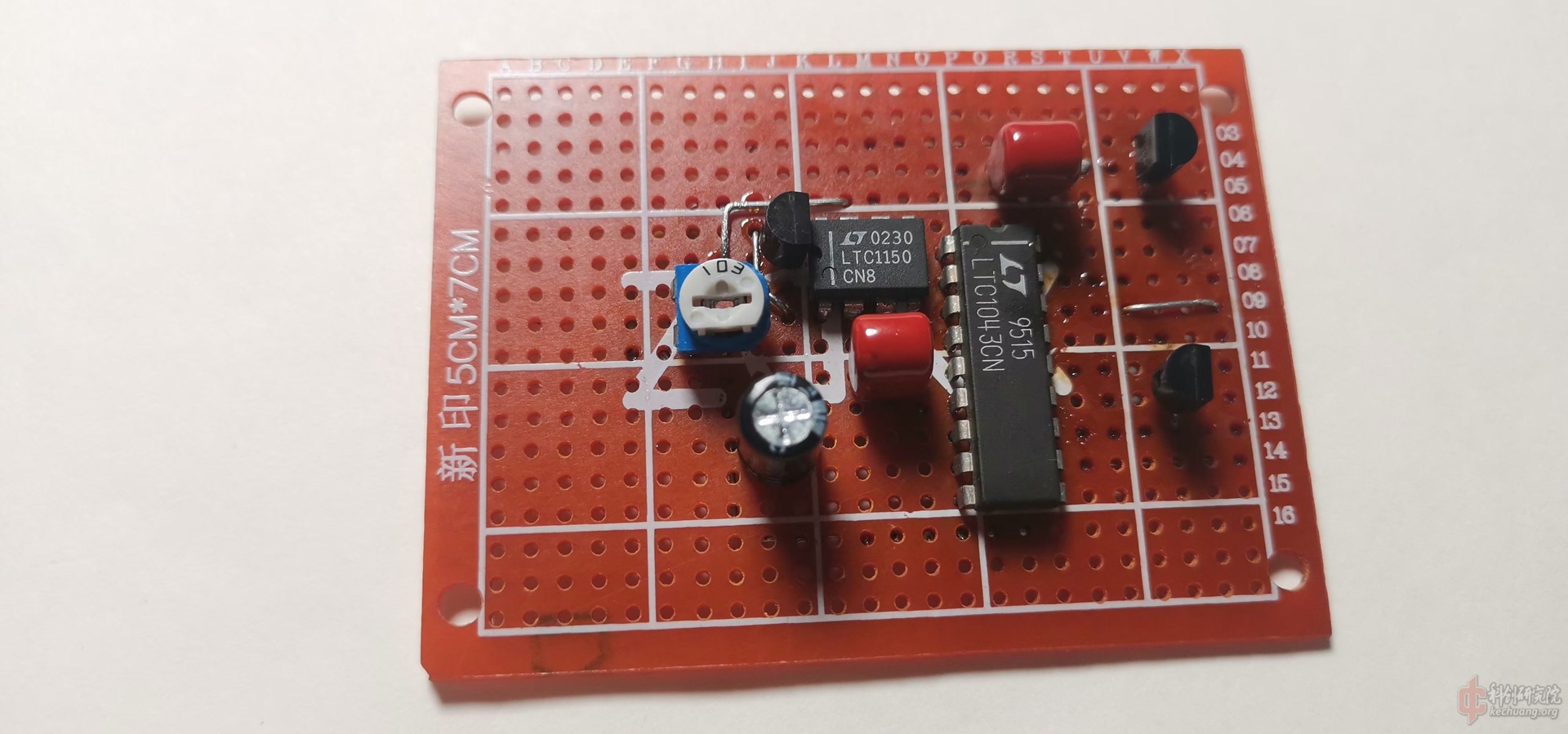

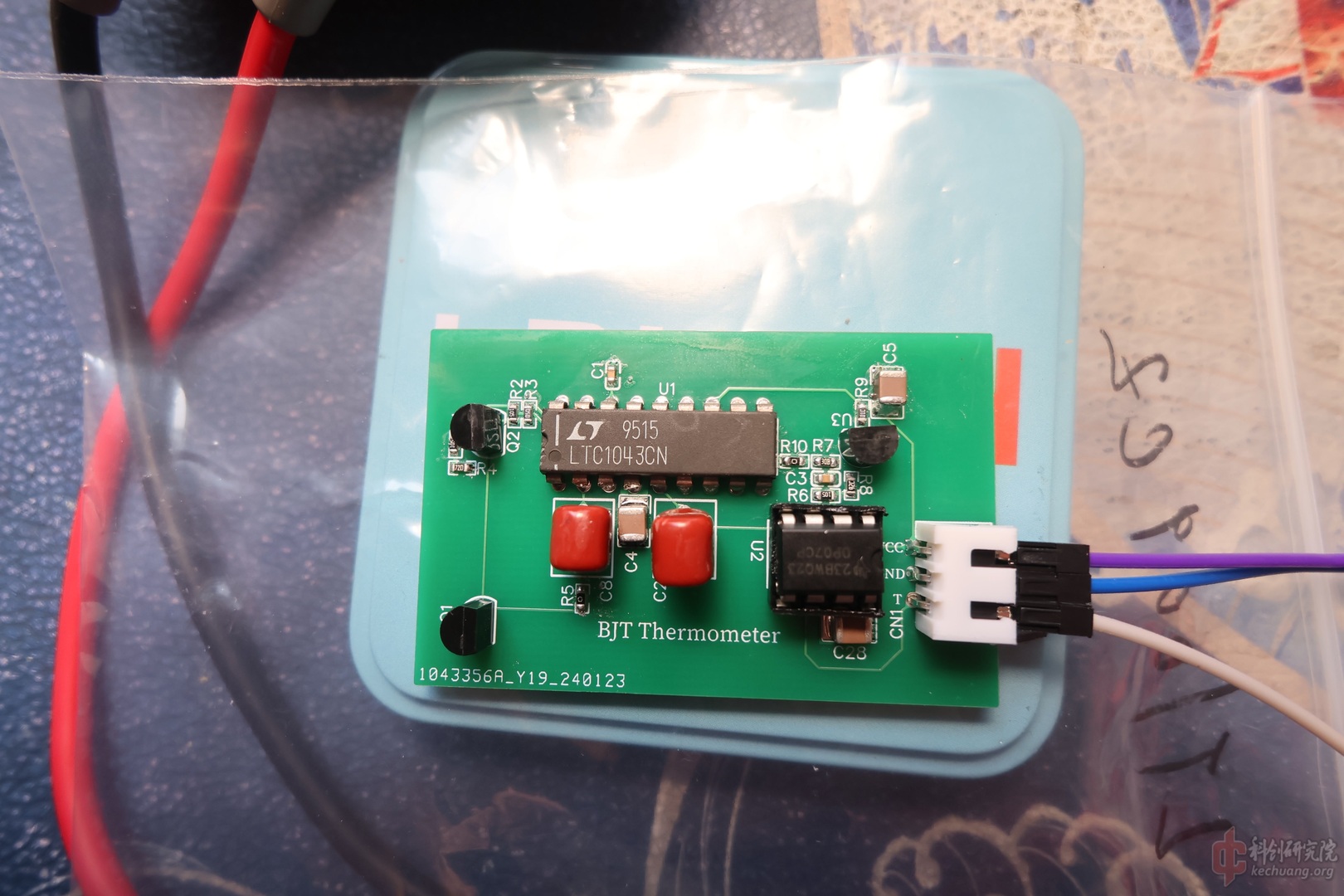

一开始在万能板上焊接，电阻电容全用0603封装，结果到处短路，但是验证了原理。后面打样了PCB。
上面说的分压电阻实际用了88.7KΩ的，因为LT1150坏了，换上了OP07。电路的decouple要做好，不然会被市电干扰得没法工作，波形全是乱的。用热风枪加热三极管，可见输出电压上升
