今天维修一台icom-2720，故障为左侧通道接收灵敏度低故障

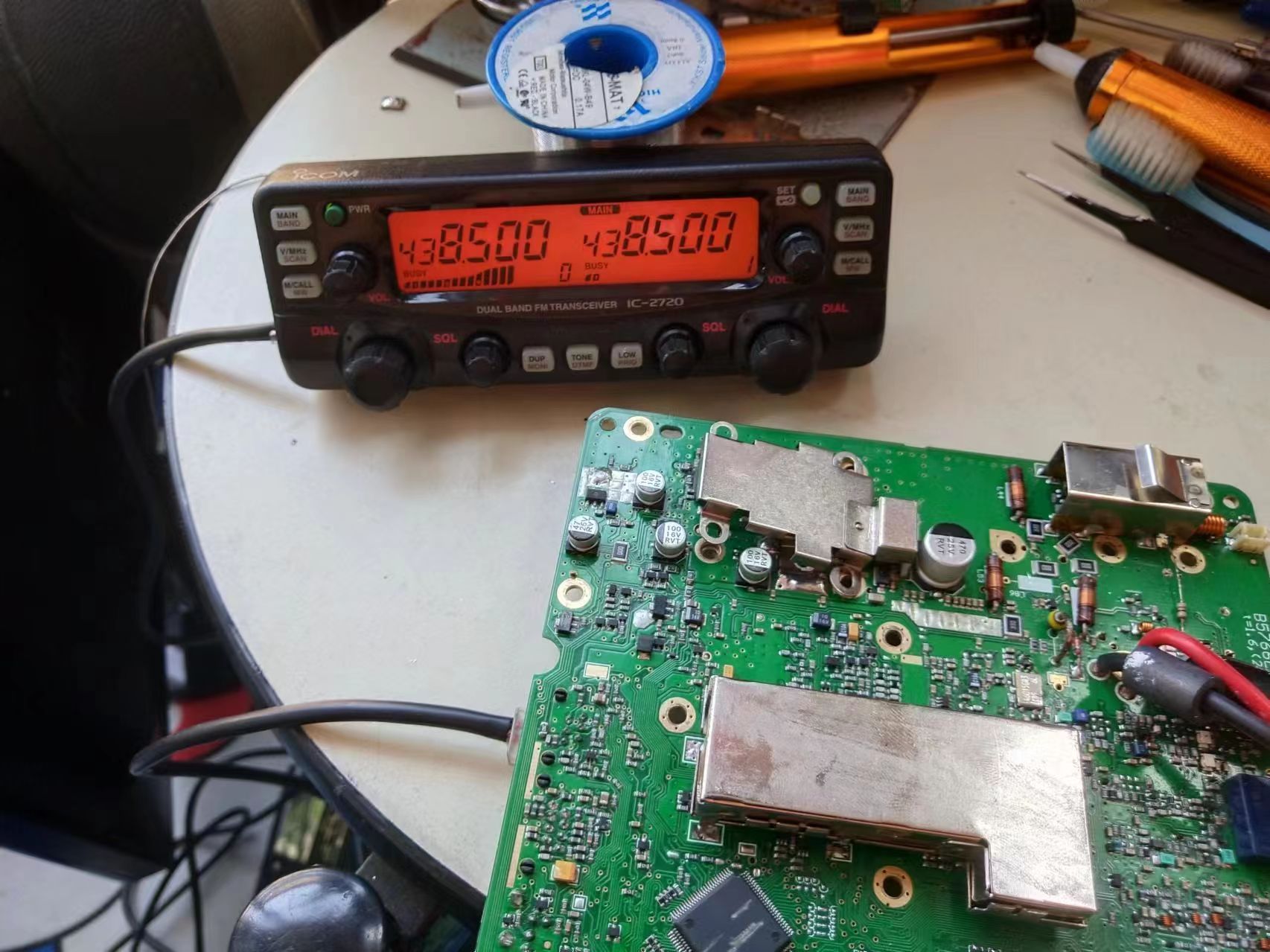

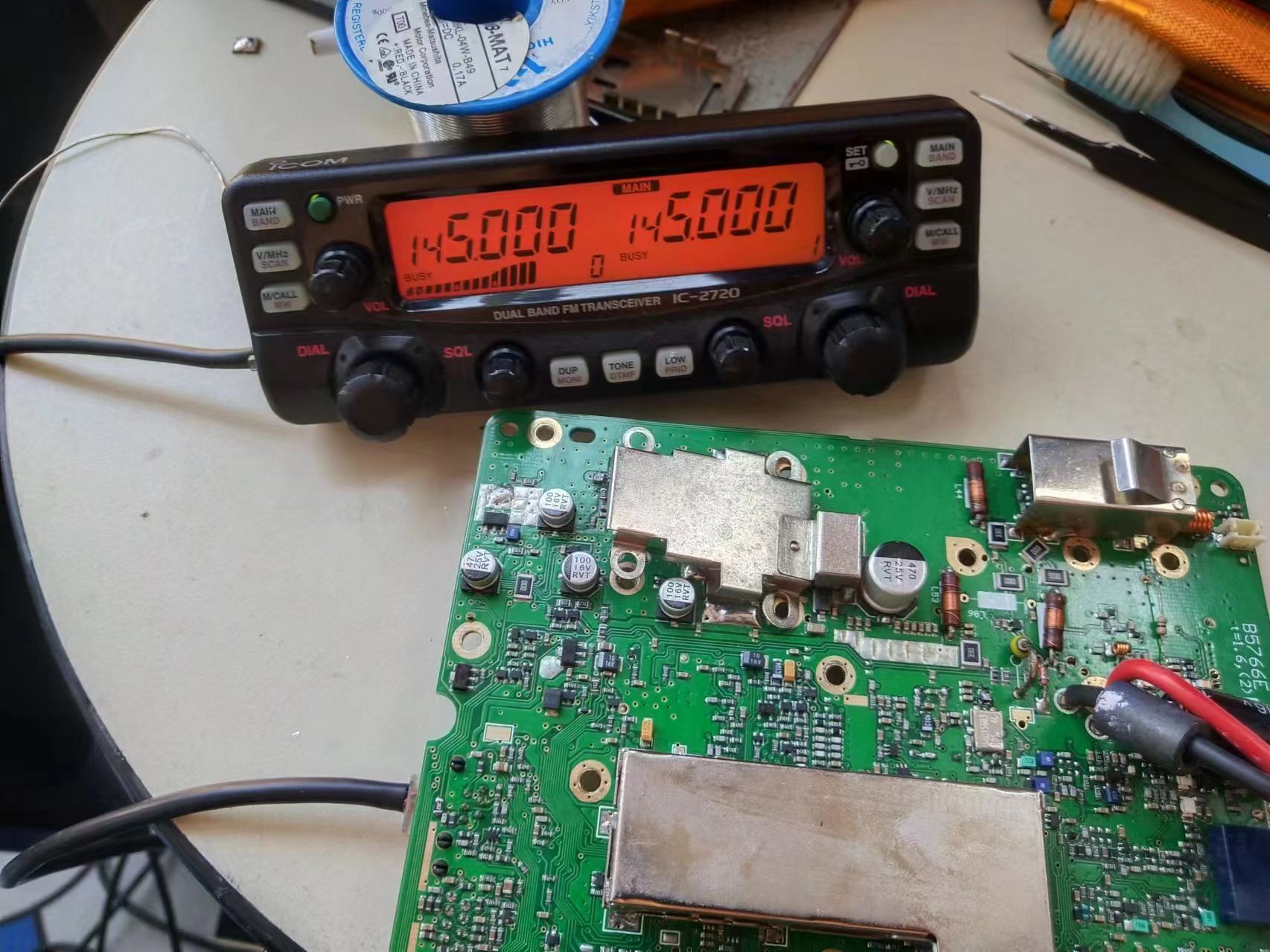

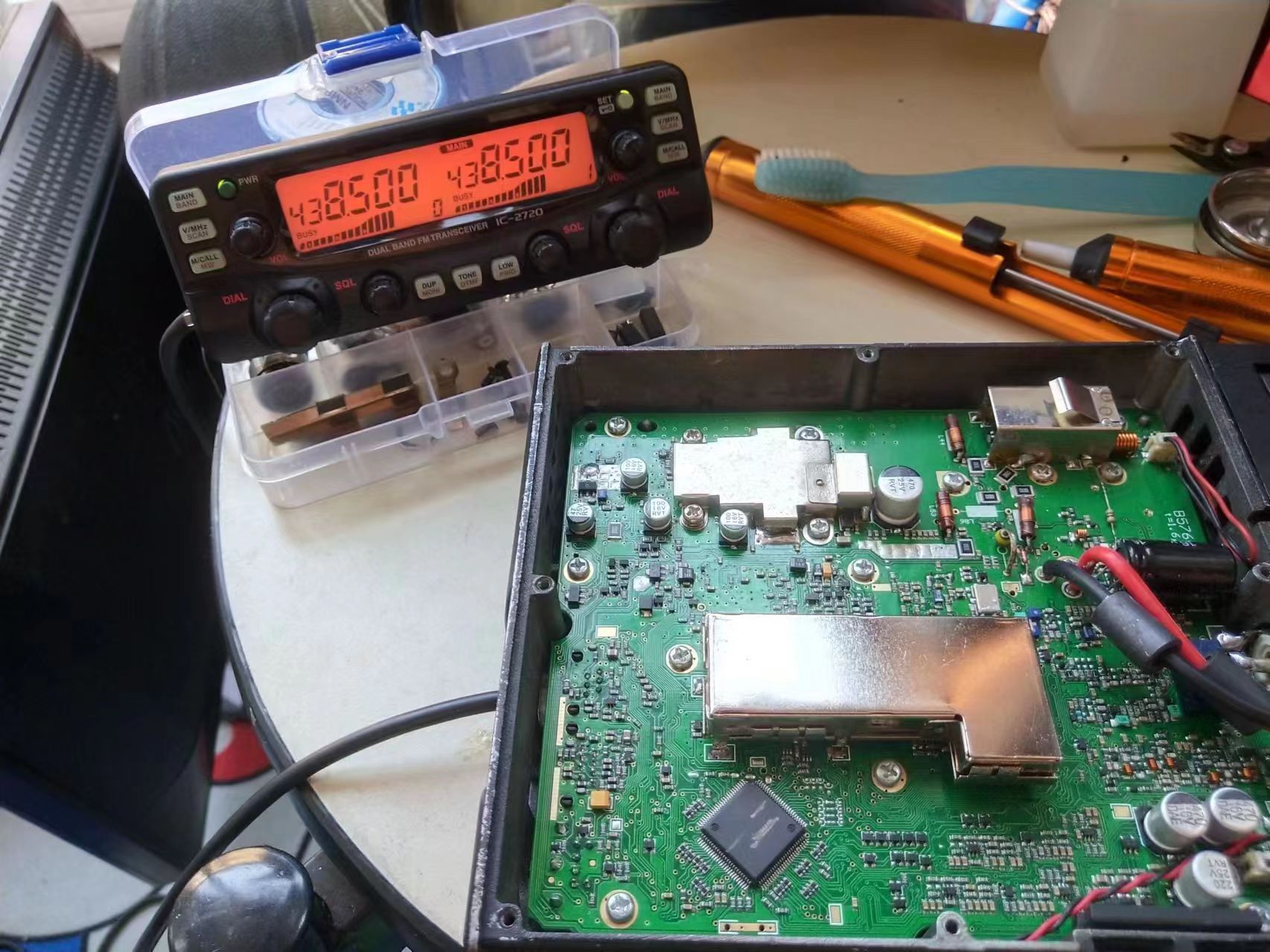

下边是测试图片

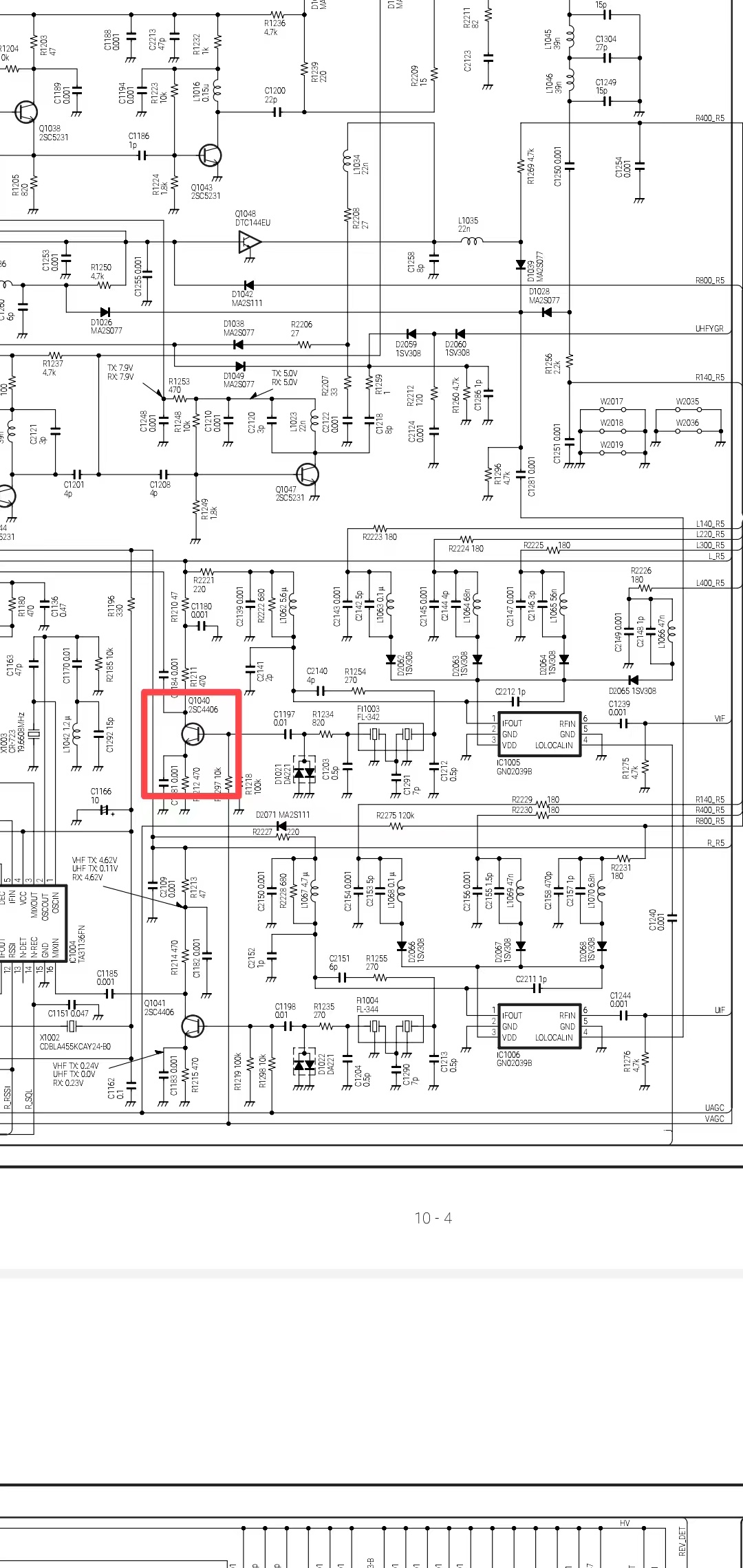

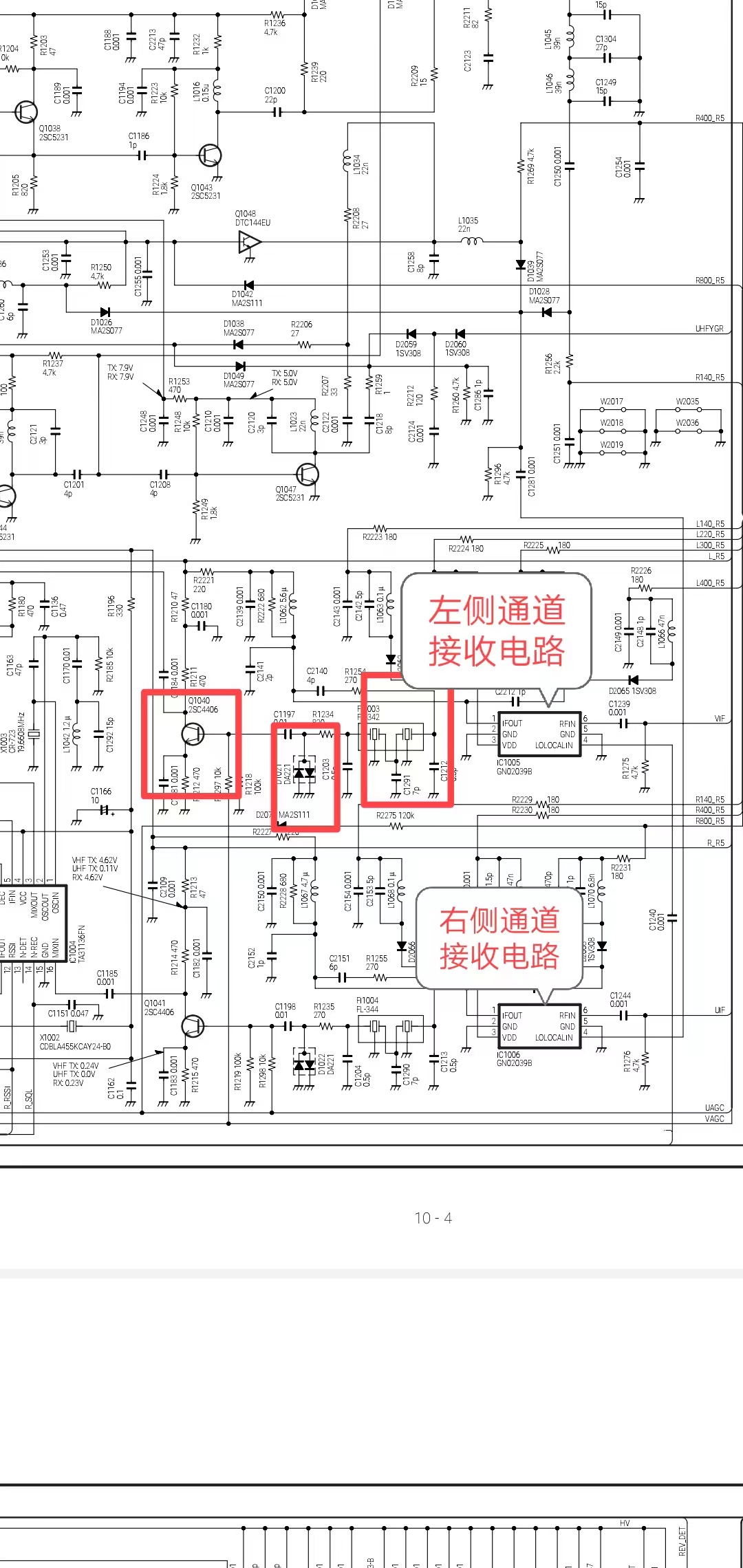

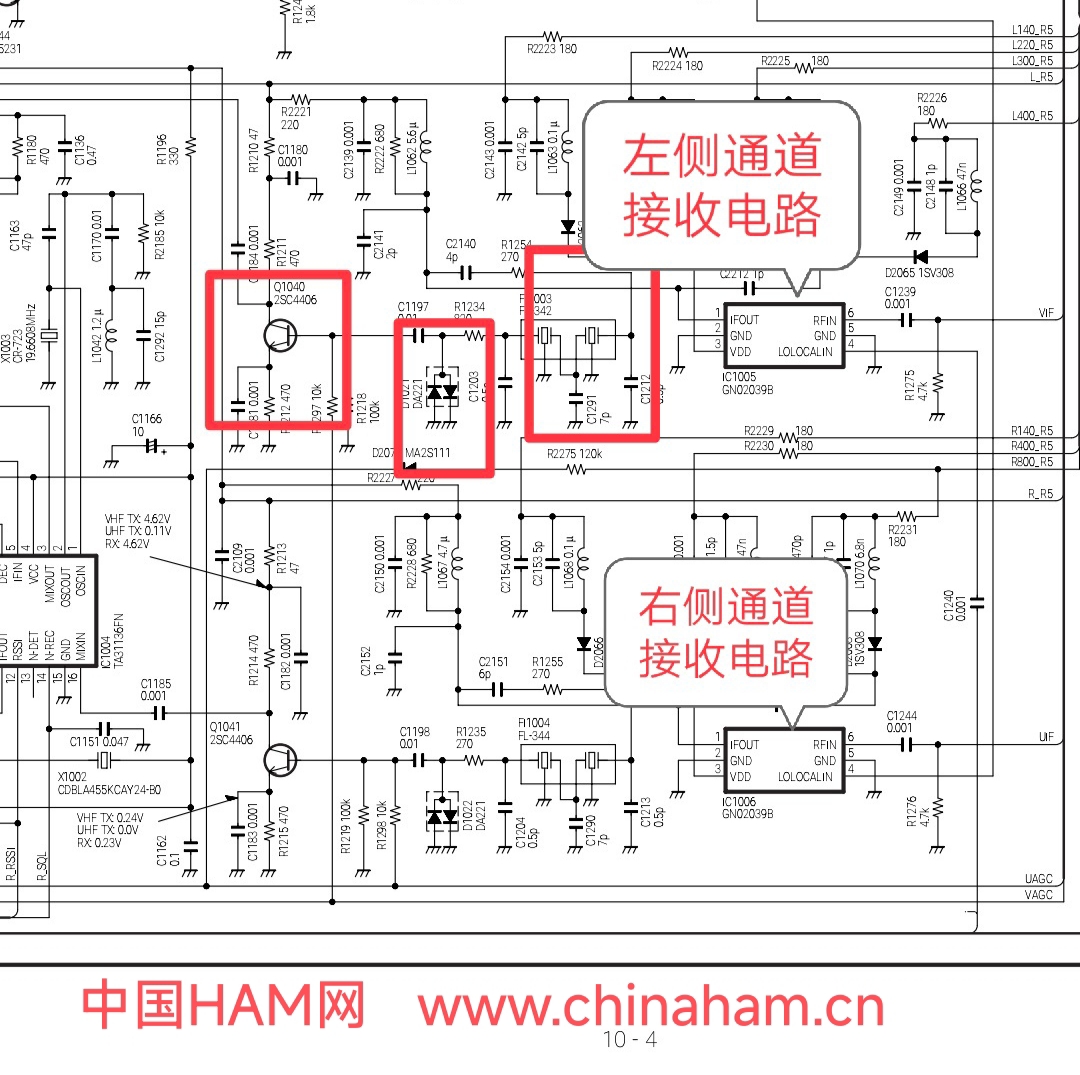

看图纸检查左侧接收电路,因电路板没有腐蚀情况，重点排查下图红色方框元器件和IC1005

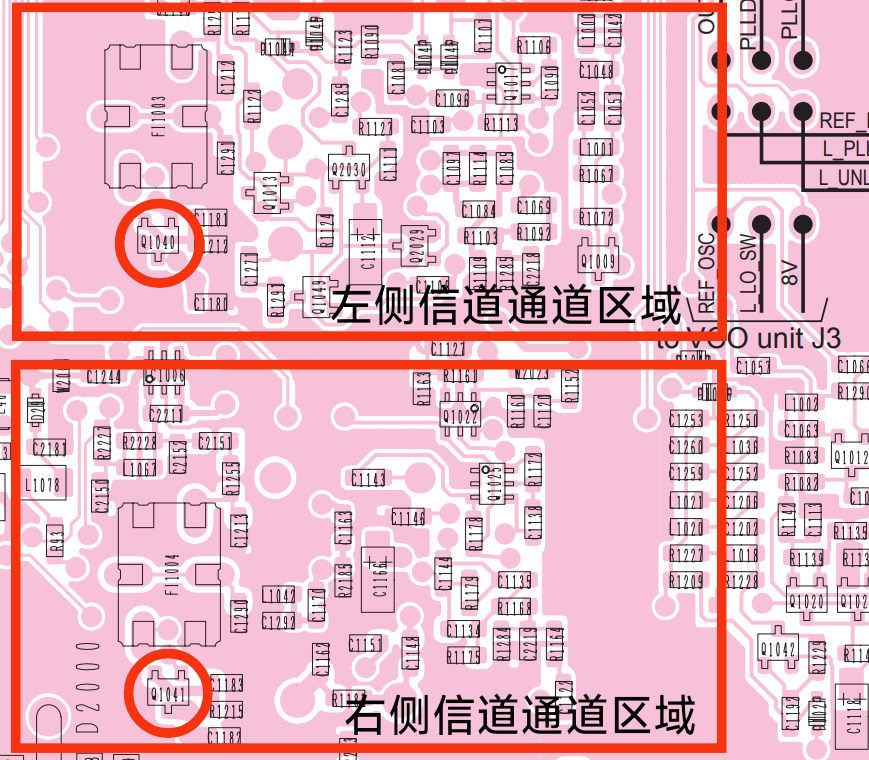

拆机,后挨个元器件排查，怀疑Q1040三极管损坏，因右侧通道是完好的，使用元器件互换法将Q1040和Q1041元器件互换测试
测试显示原来左侧接收灵敏度差的问题变到右侧通道，即判断是互换的元器件损坏，更换后恢复正常

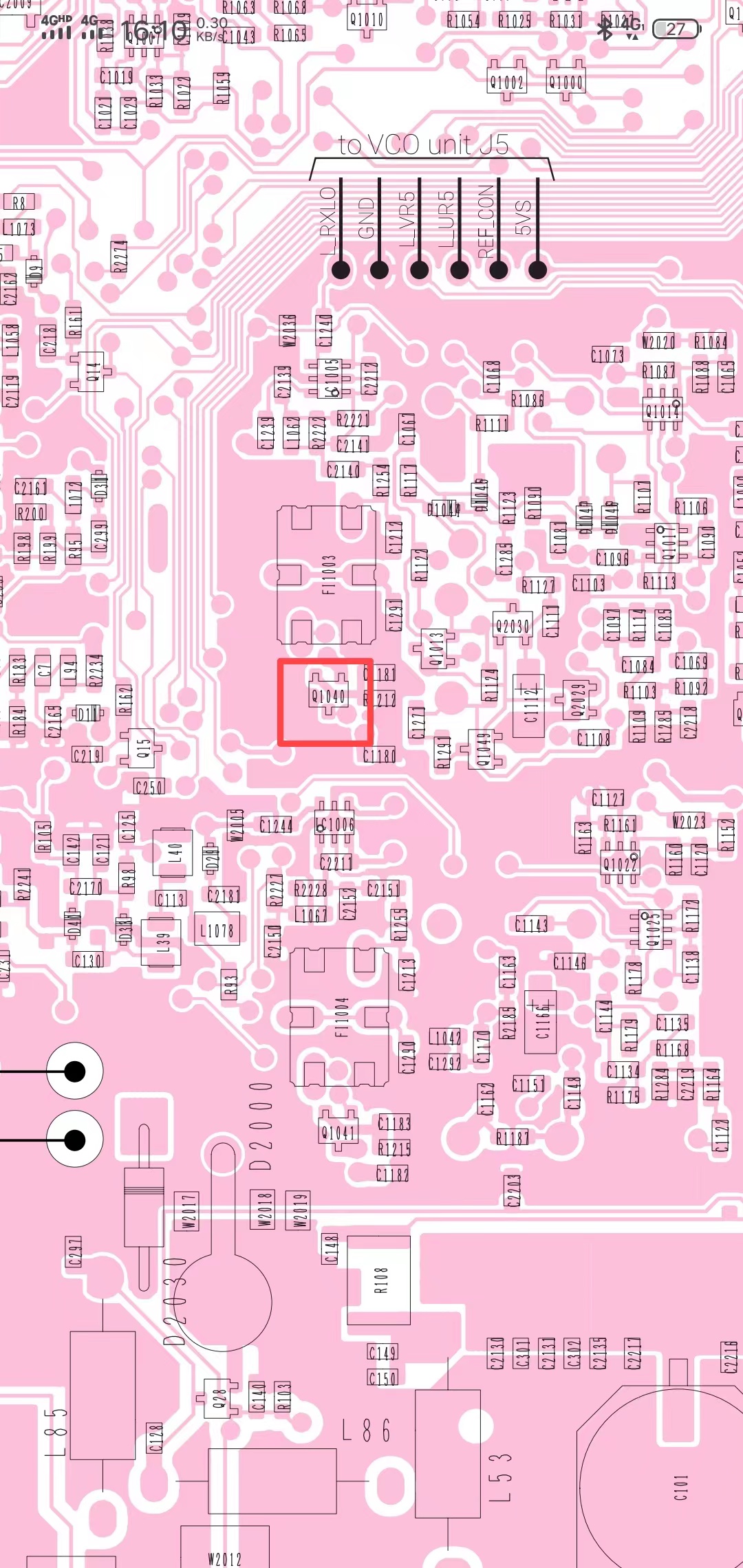

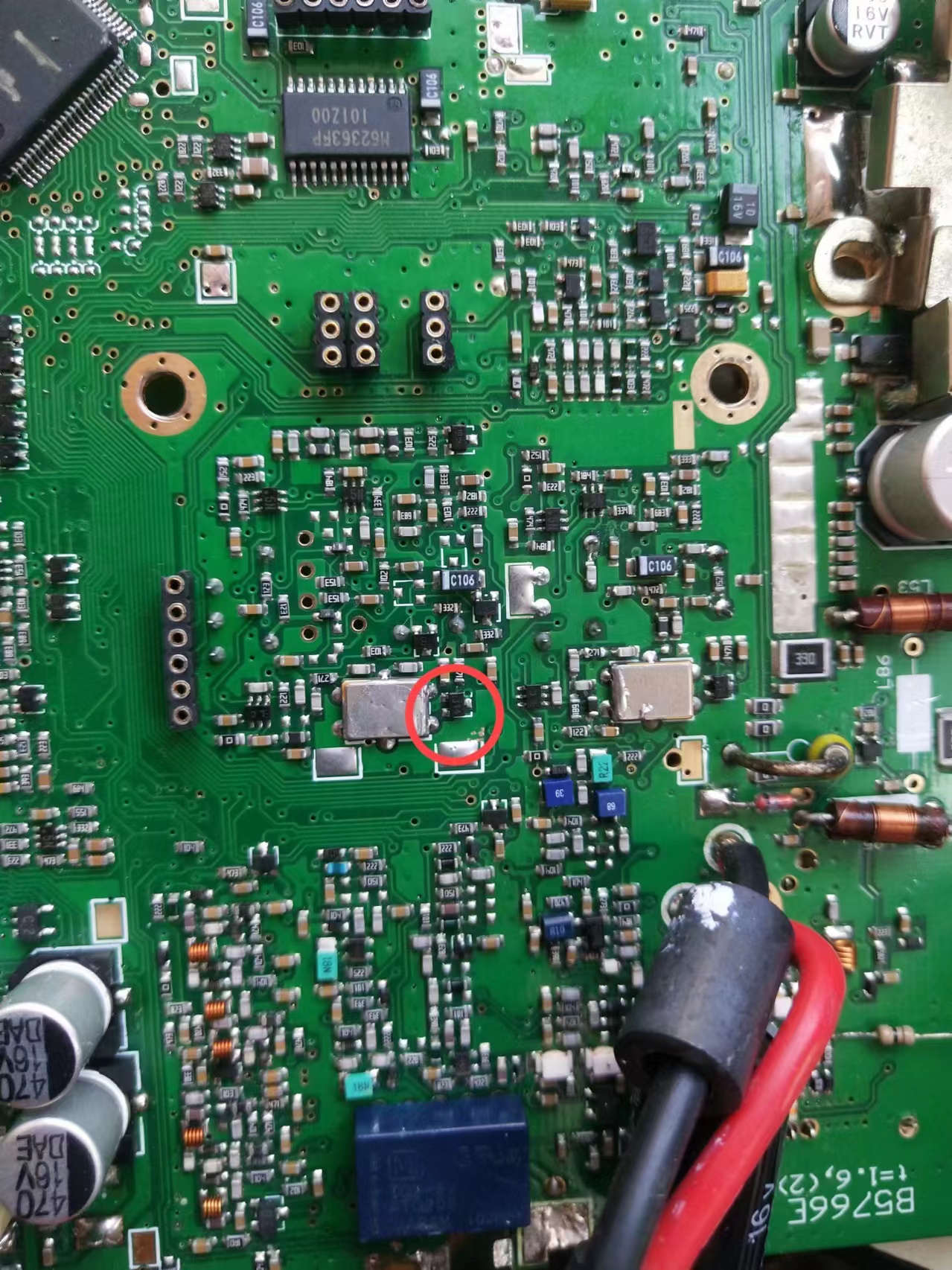

下图是损坏的左侧通道三极管

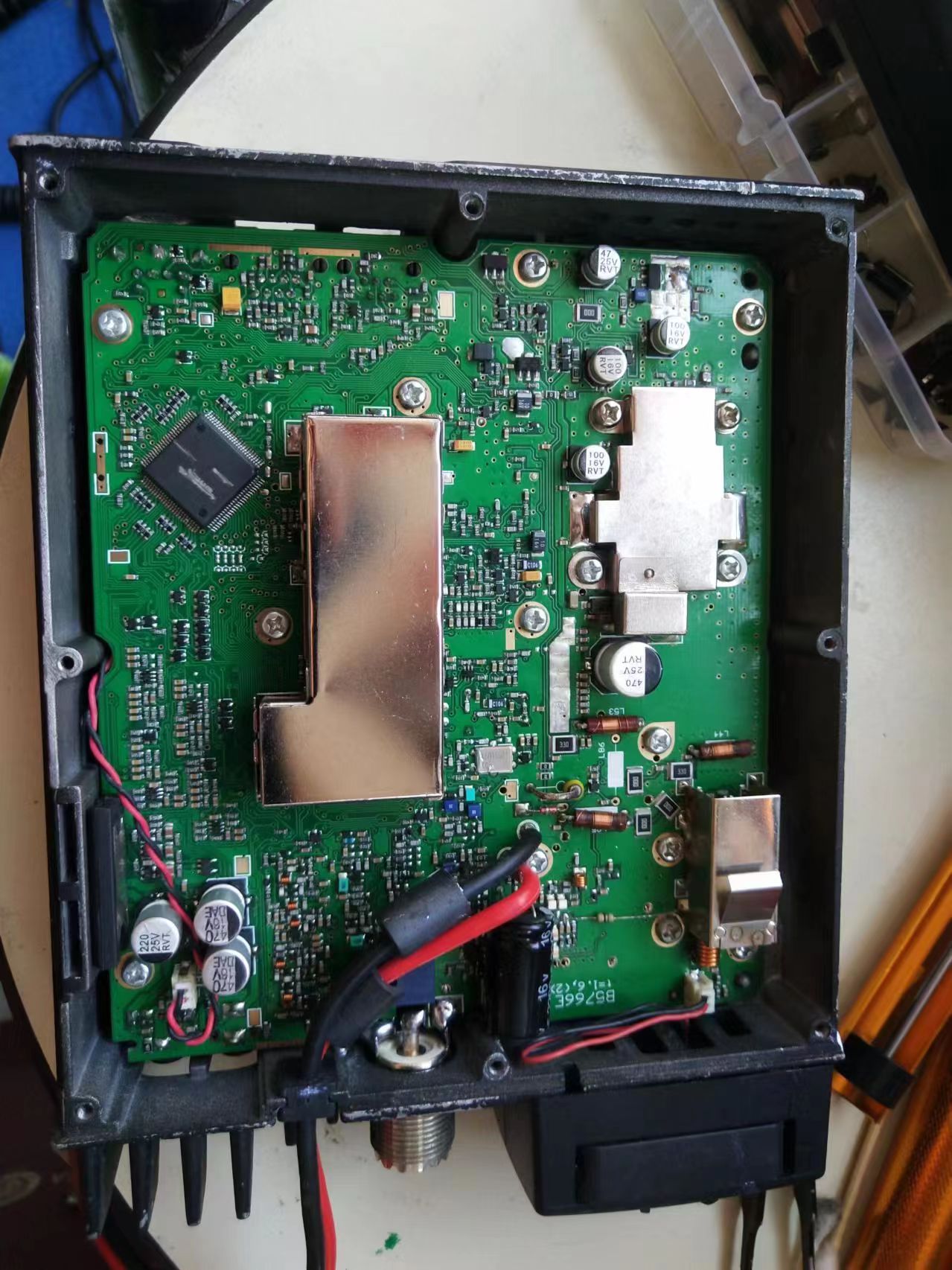

更换好损坏的元器件，装回主板，恢复螺丝

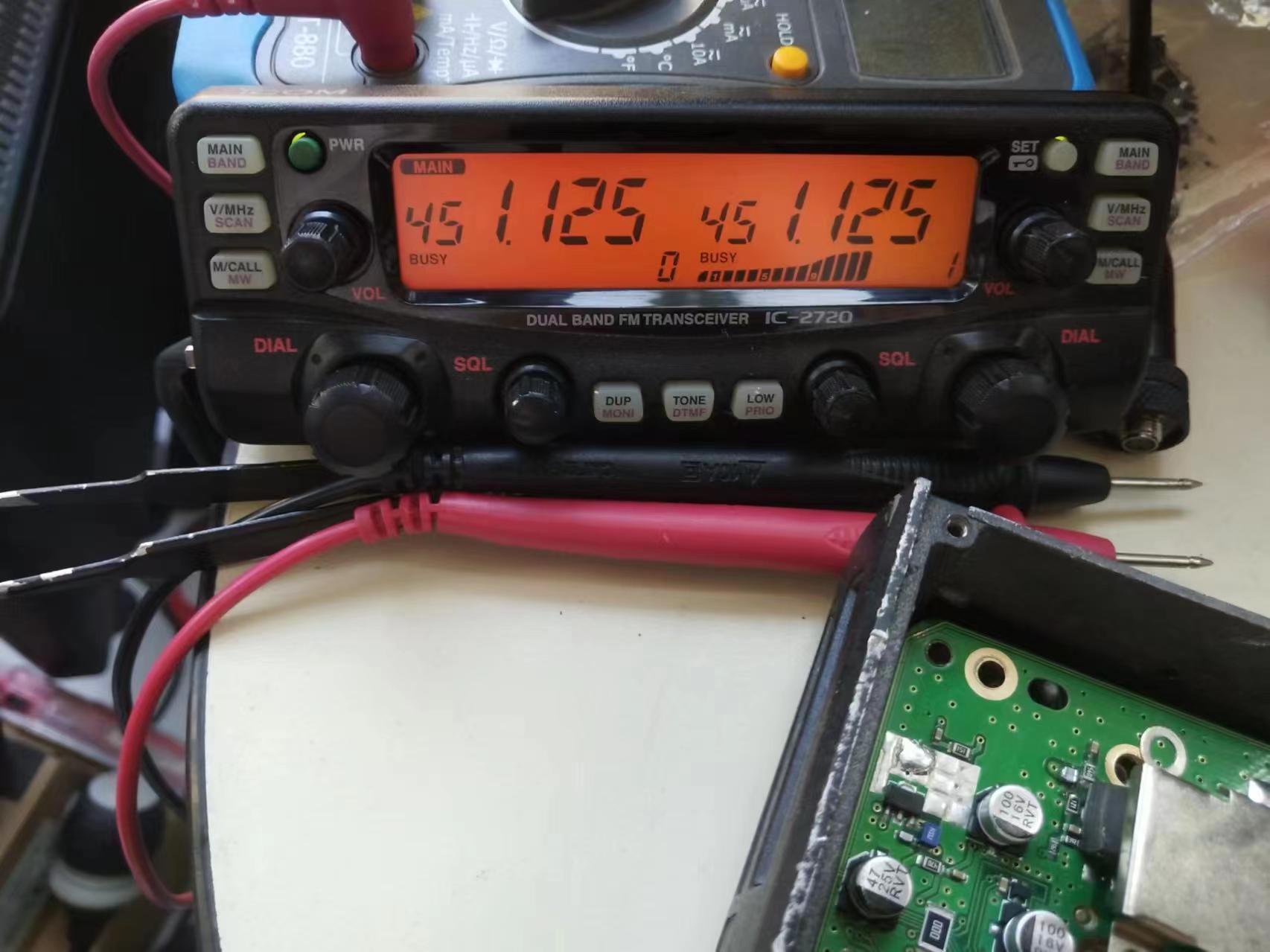

恢复后装机测试左右灵敏度恢复正常

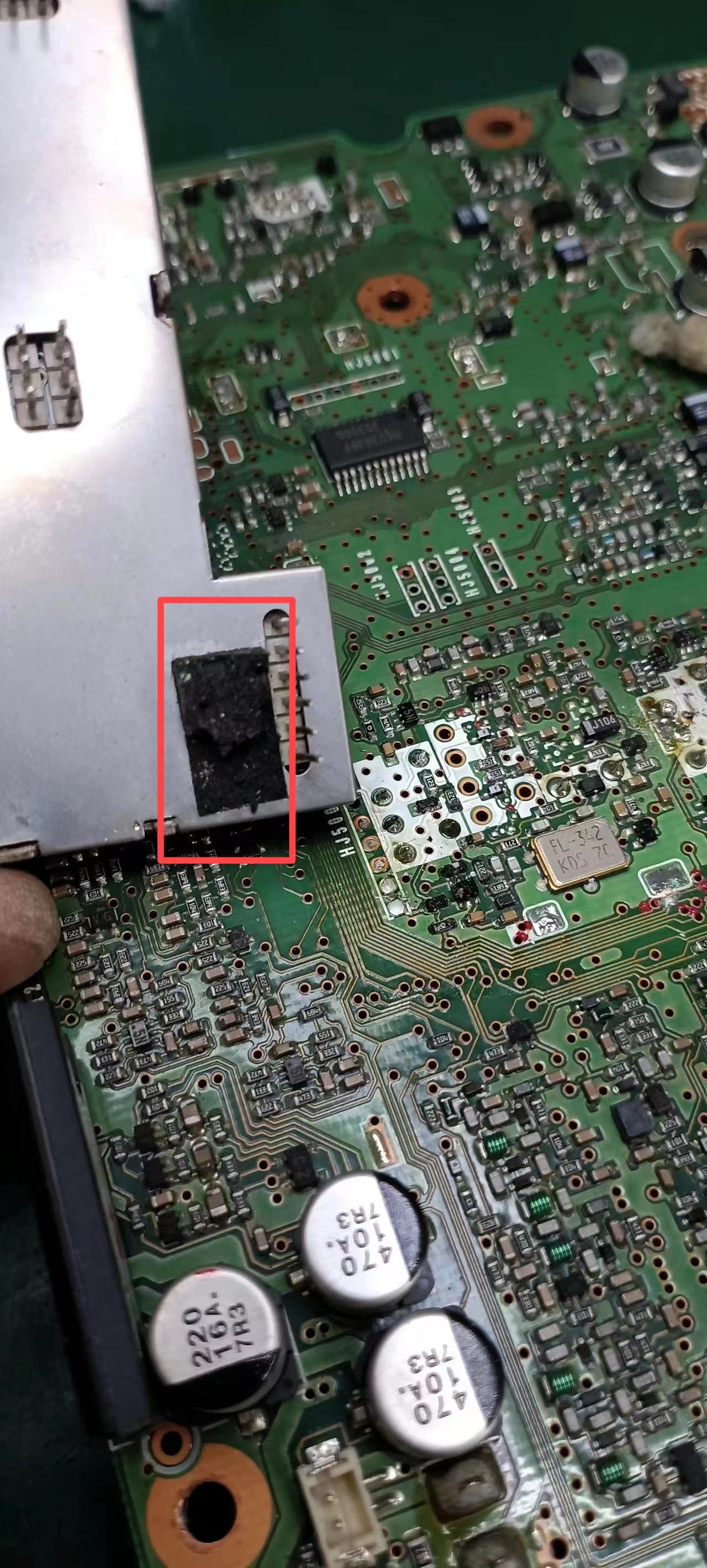

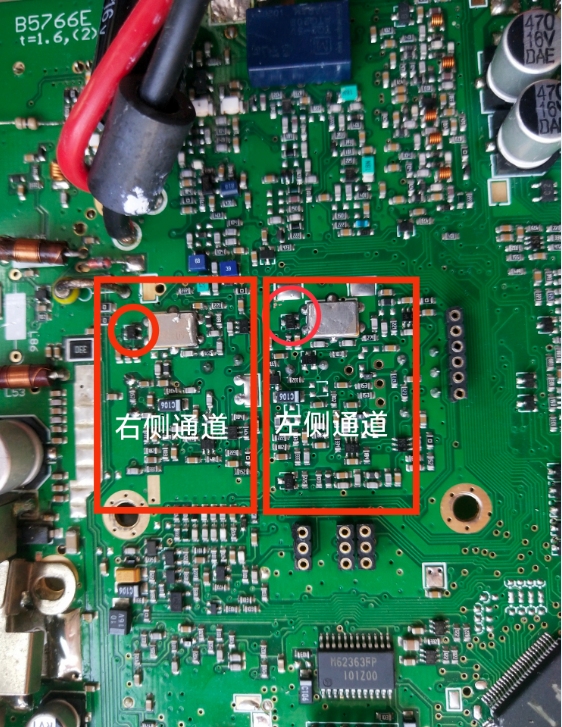

最后维修完毕（此次维修是国产2720，和原装2720图纸一样，原厂2720主板上金属屏蔽罩和主板之间有一块黑色海绵，长期返潮会导致腐蚀主板元器件，导致左侧通道接收或者发射等故障，建议维修时清理掉，2720这个地方通病设计缺陷）图片在下边图片红圈位置
特此感谢BA5EA（沈老师）技术交流指导
