在上期的视频中，我制作了一款中波直采的SDR收音机，结构简陋，并未进行过多的滤波处理，噪音较大，在后面的一段时间里我一直尝试降噪处理，虽尚未达到理想目标，但已有初步成效。
*******************************************************************************************************

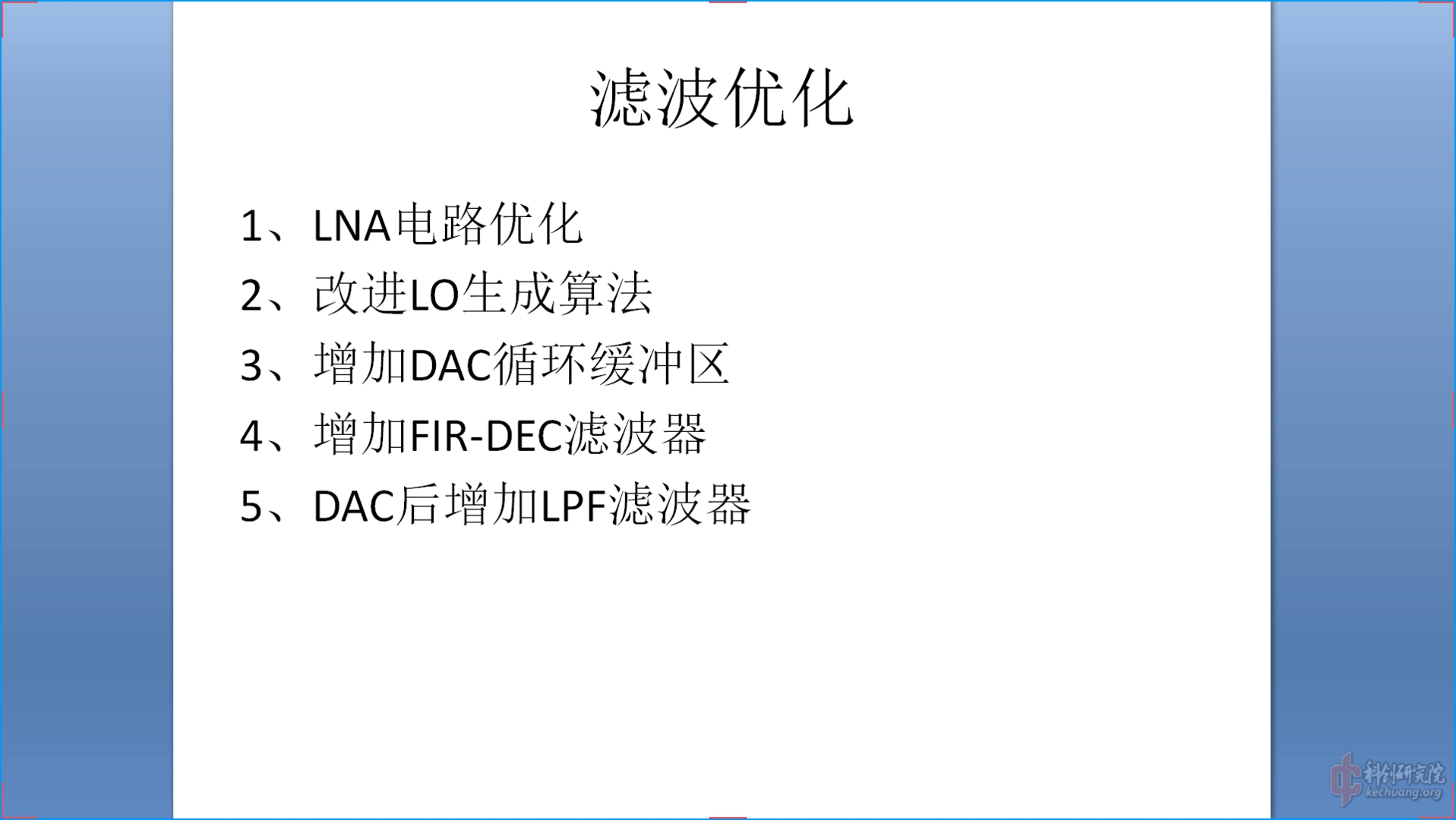

主要改进有以下几点：
1、LNA电路优化
2、改进LO生成算法
3、增加DAC循环缓冲区
4、增加FIR-DEC滤波器
5、DAC后增加LPF滤波器
*******************************************************************************************************

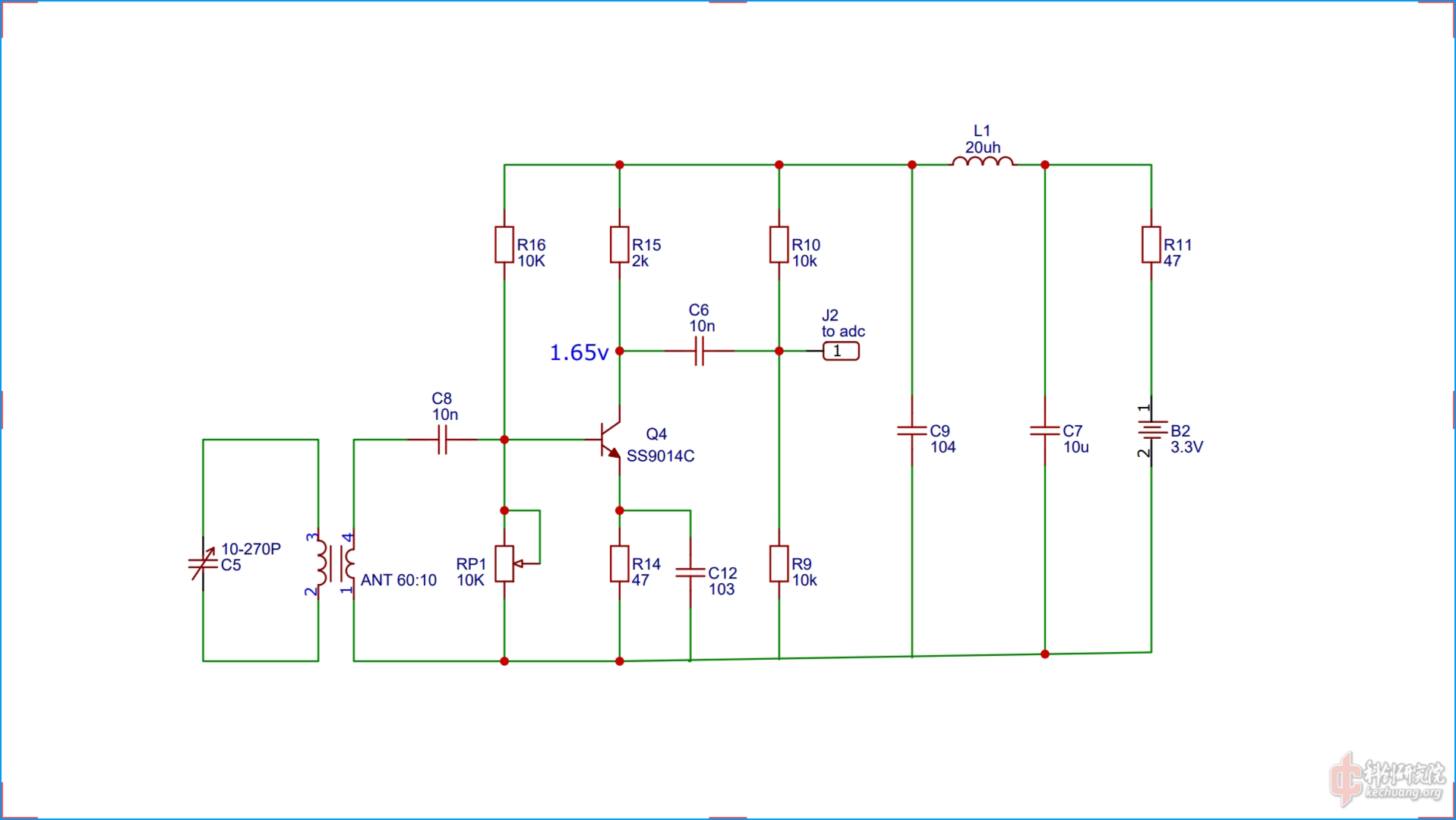

这是我重新设计的LNA电路，相对于上次的电路有几点改进
1、减少2级放大为1级放大
2、S9014偏置电路改为分压偏置
3、射级增加103电容
4、电源部分增加47欧姆的限流电阻，后面增加LC-PI型滤波器
*******************************************************************************************************

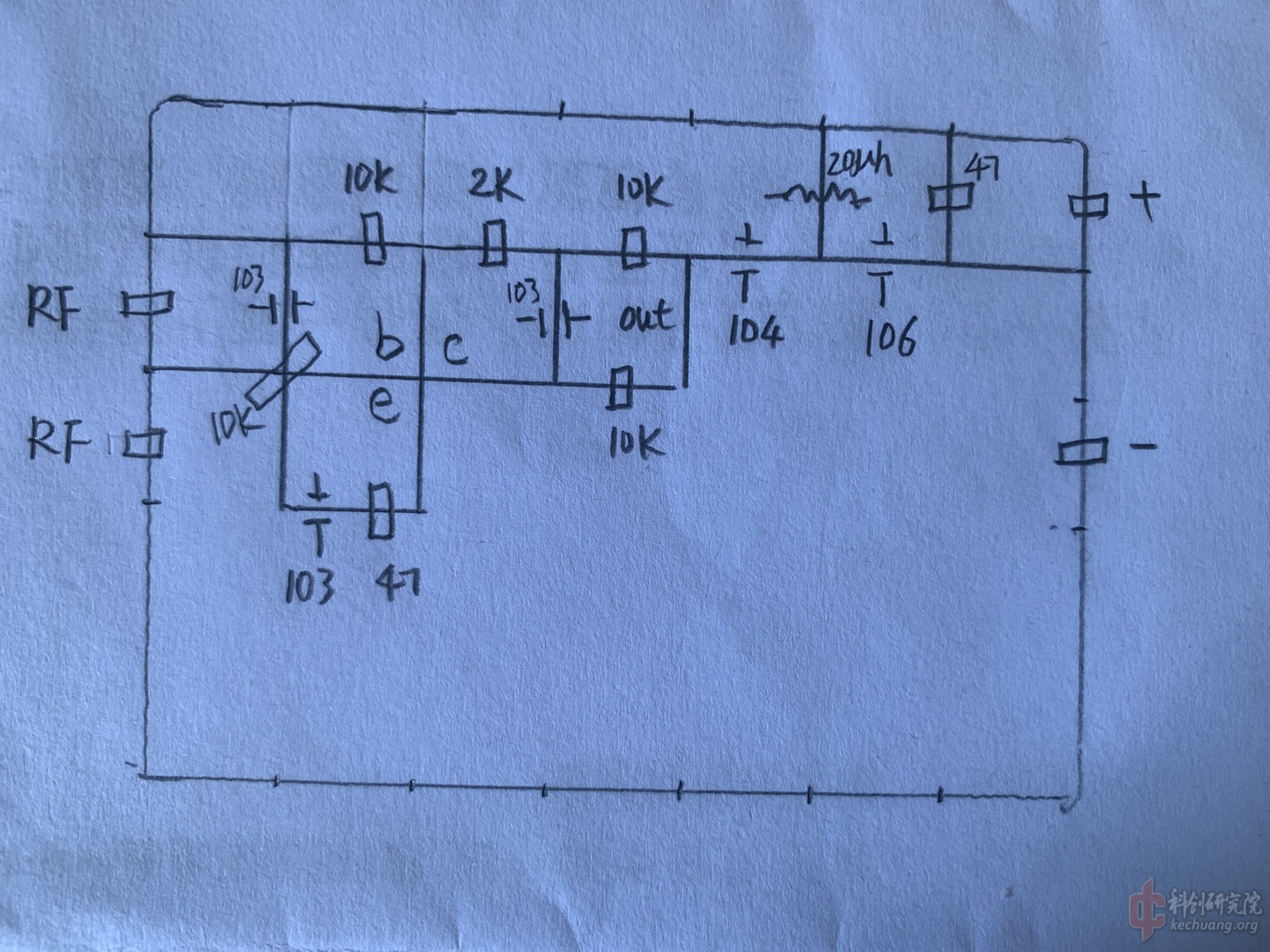

这是我设计覆铜板的草稿图
*******************************************************************************************************

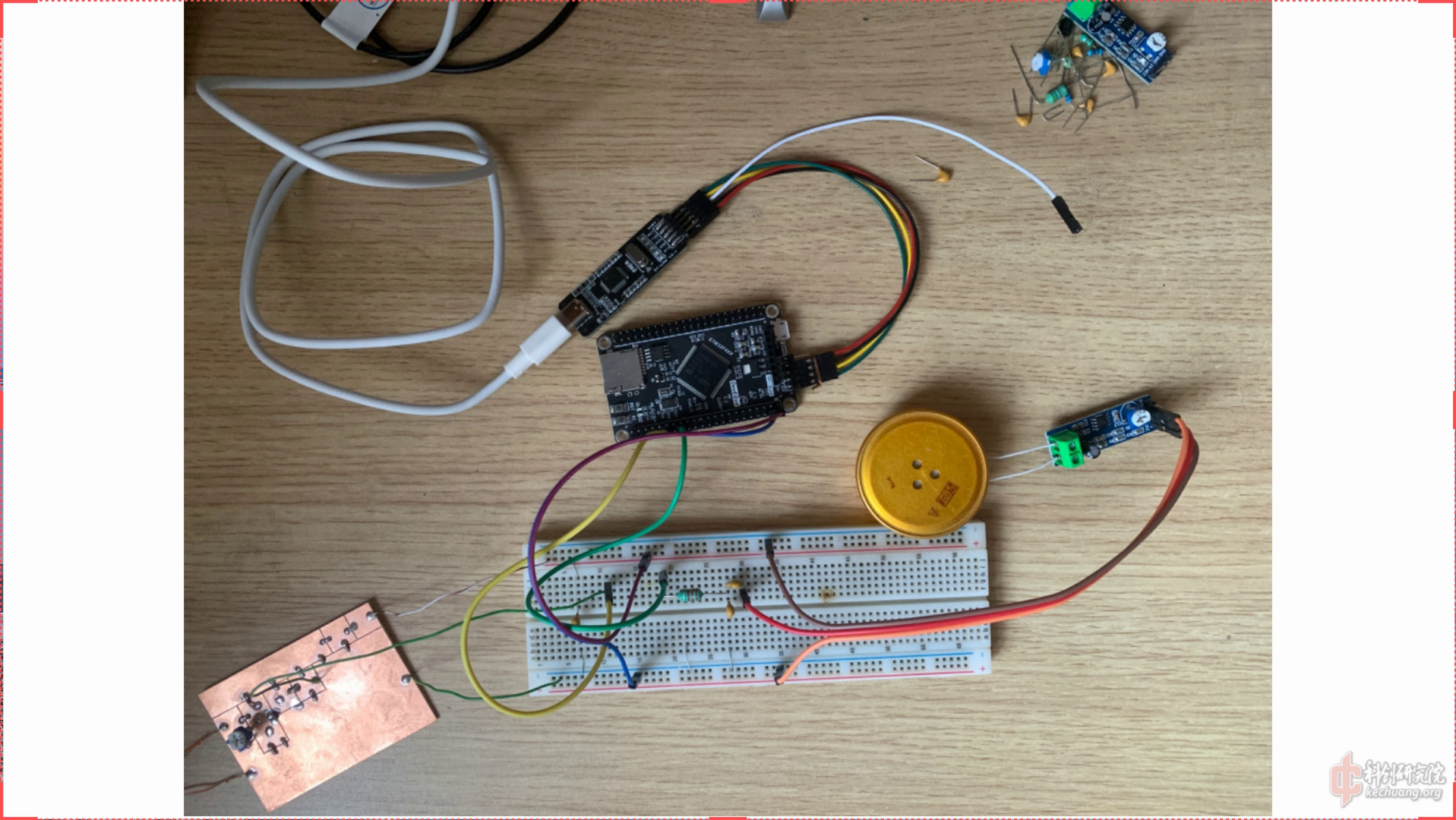

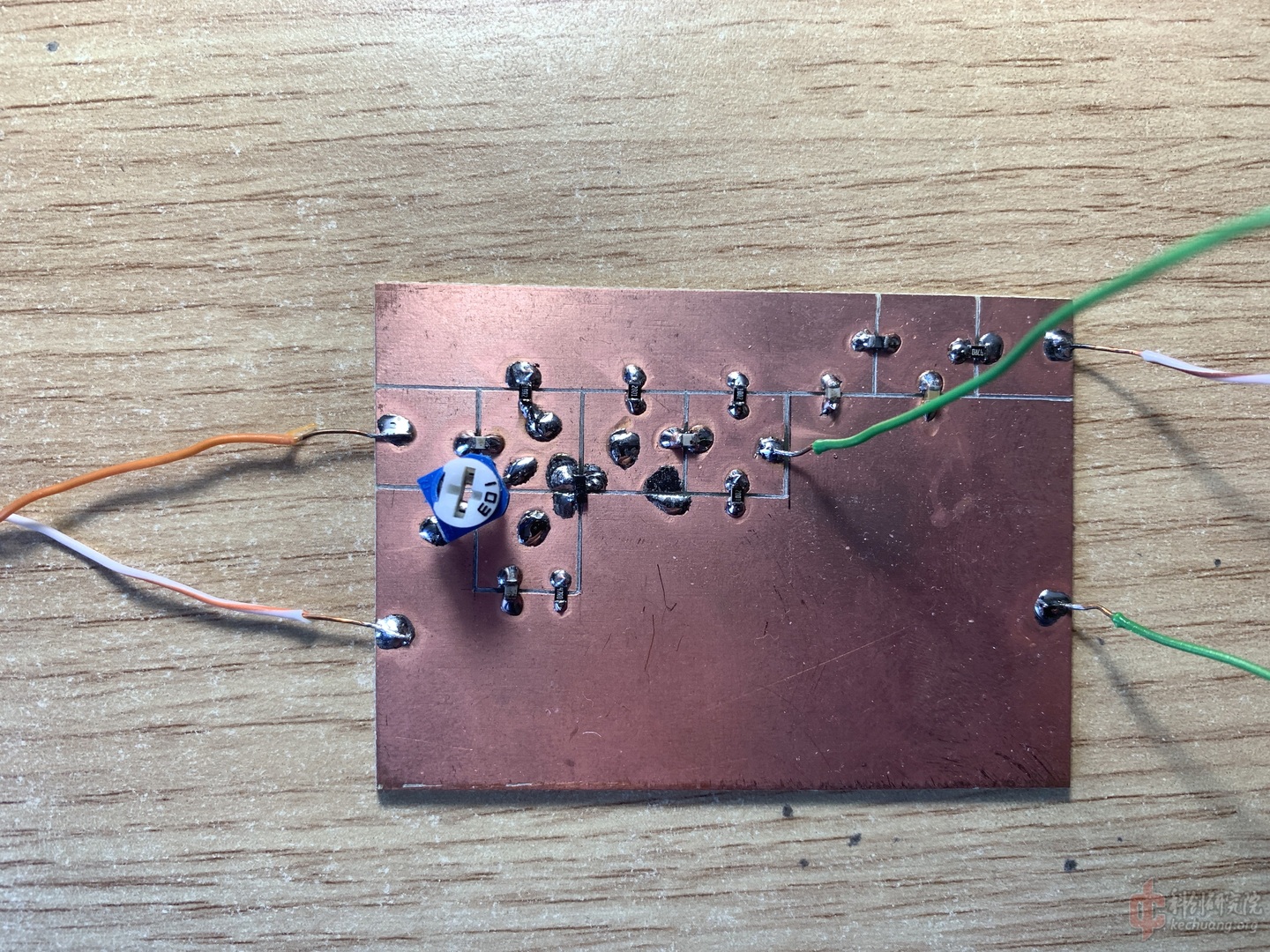

这是焊接好的覆铜板
*******************************************************************************************************

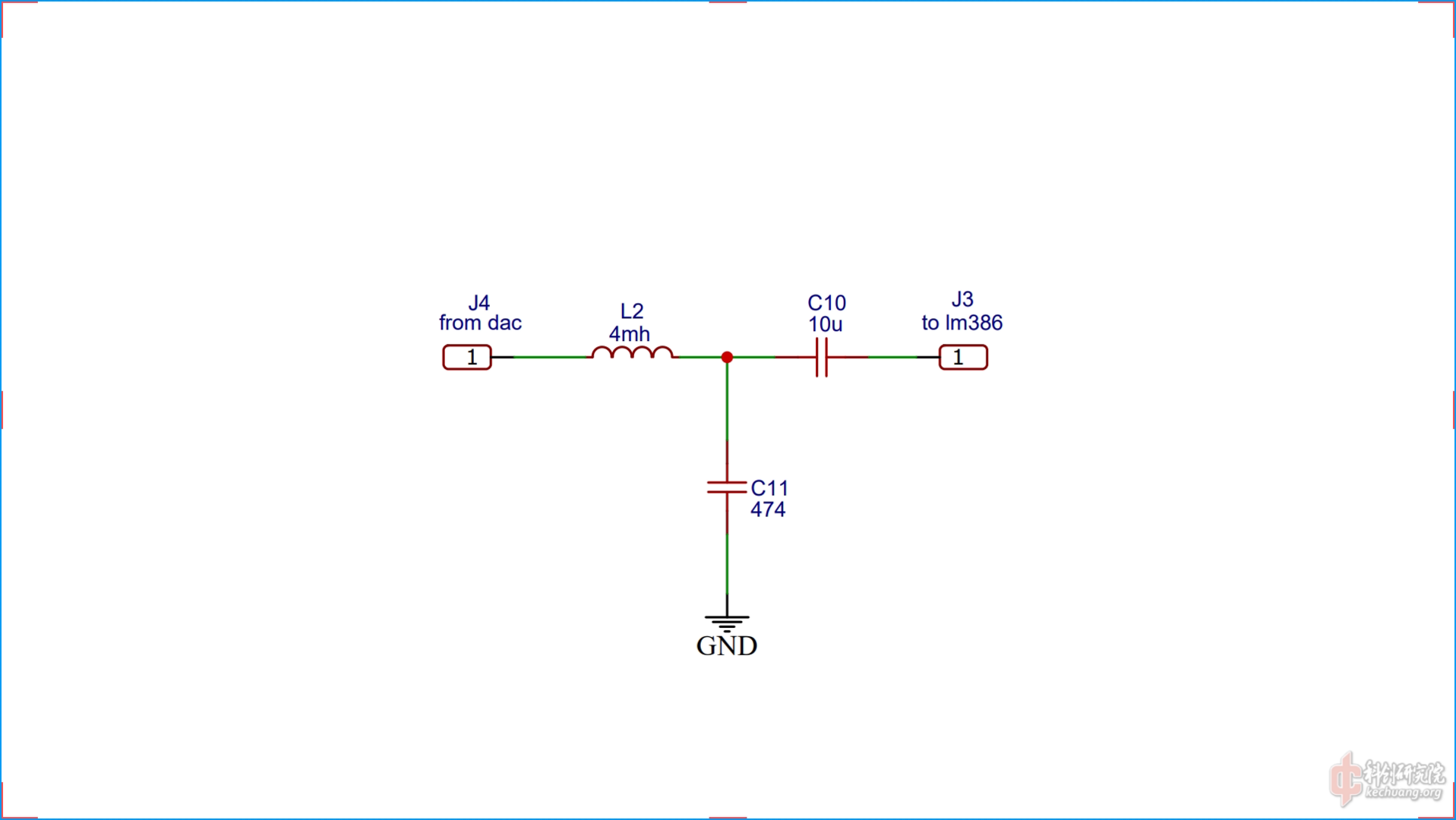

这是DAC后的低通滤波器
*******************************************************************************************************
上次的数字振荡器是一个固定表，这个固定表有个问题，信号采样必须是完整周期的整数倍才可以，如果不是整数倍，会造成振荡器波形不连续，这个不连续在混频后会引入噪声。
*******************************************************************************************************

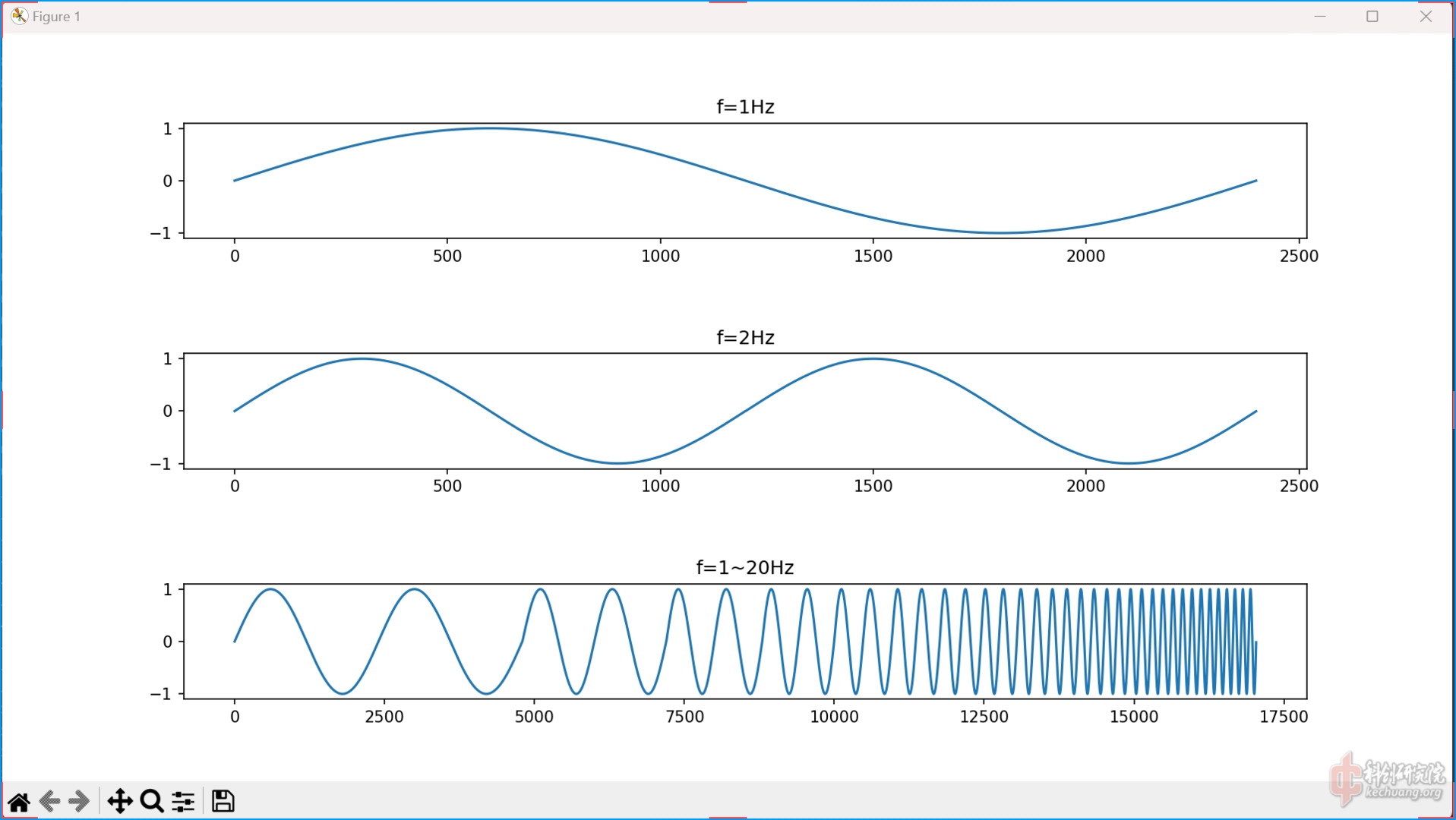

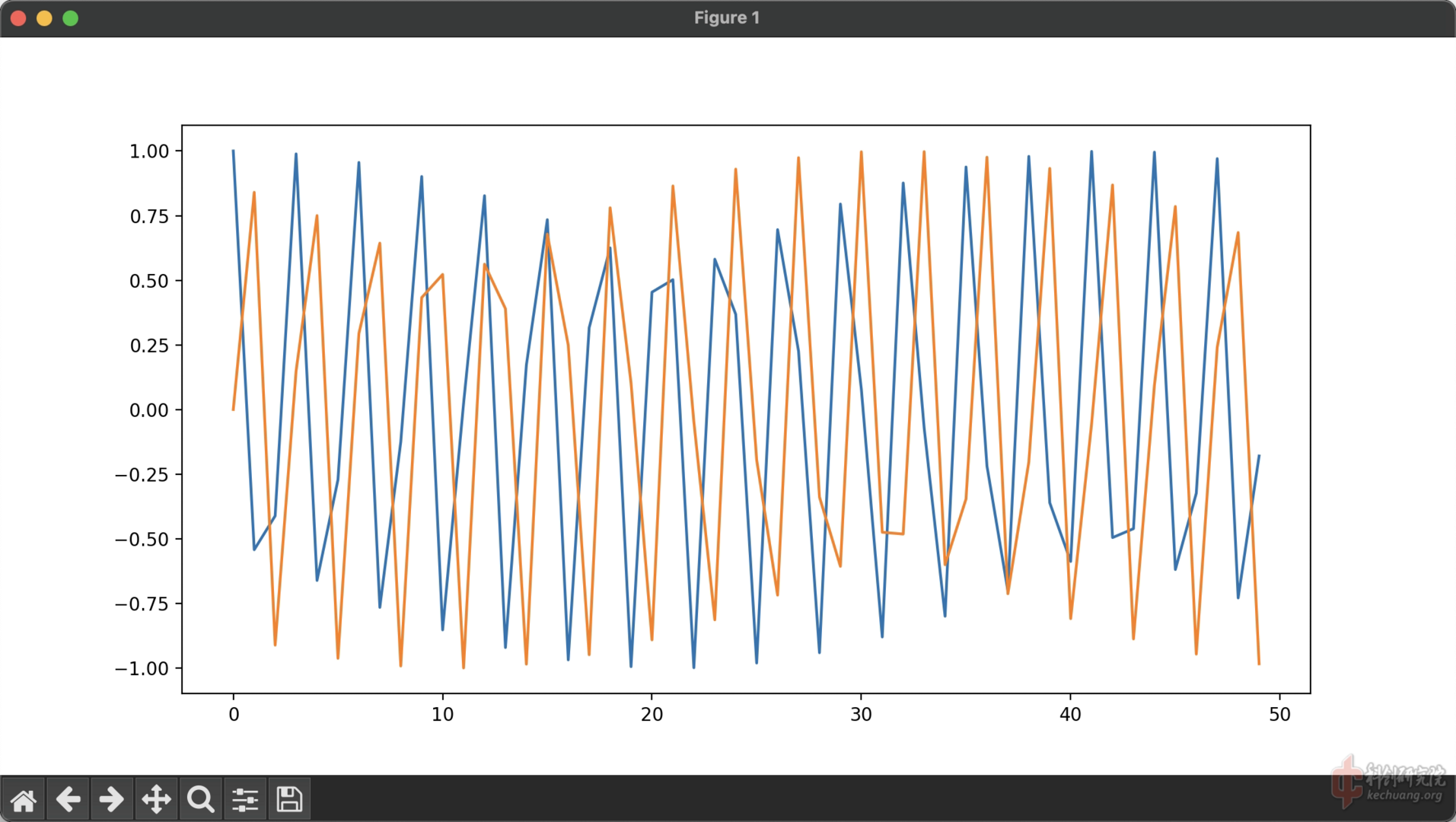

由于采样率是2.4M，我创建了一个2400点的正弦波表，然后对这个lut表进行步进抽取，当步进为1时抽取，频率是1K，如果步进为2时抽取那么频率是2K，以此类推，这是根据这个算法生成的测试波形图
*******************************************************************************************************

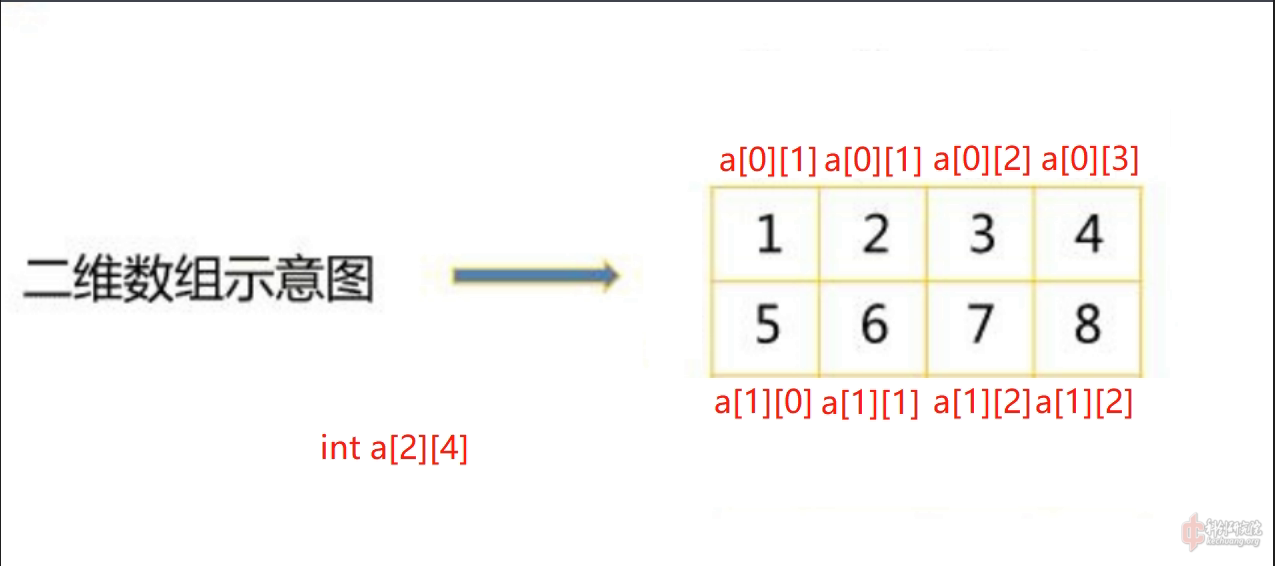

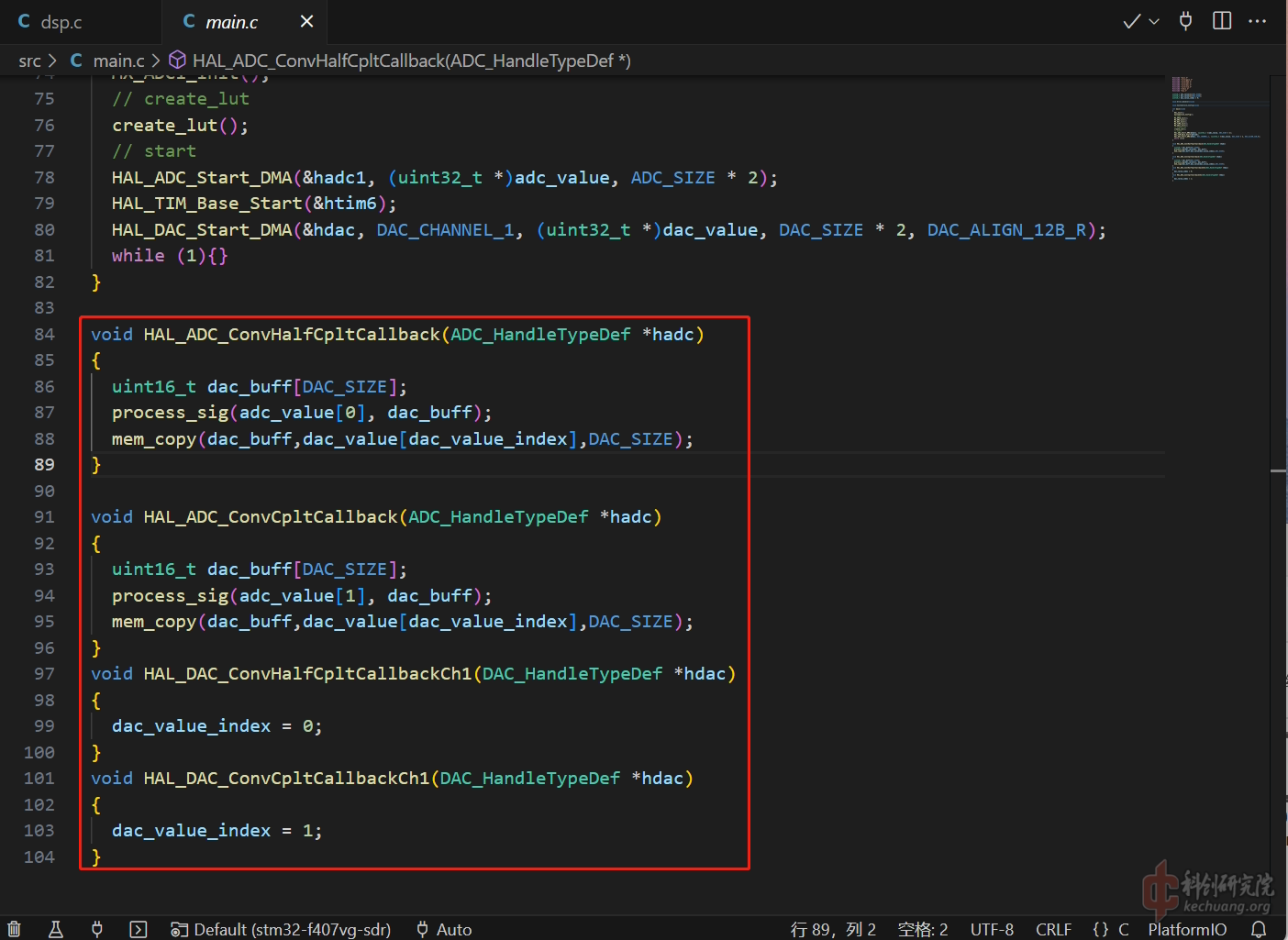

上个视频中我只是在ADC时用到了循环缓冲区，现在我把DAC也加上了循环缓冲区，循环缓冲区我是通过转换一半中断来实现的，这里我用了一个小技巧，就是把2维数组当1维数组来了用。
*******************************************************************************************************
实际2维数组存储就是用多个1维数据串联起来的进行存储的。
*******************************************************************************************************

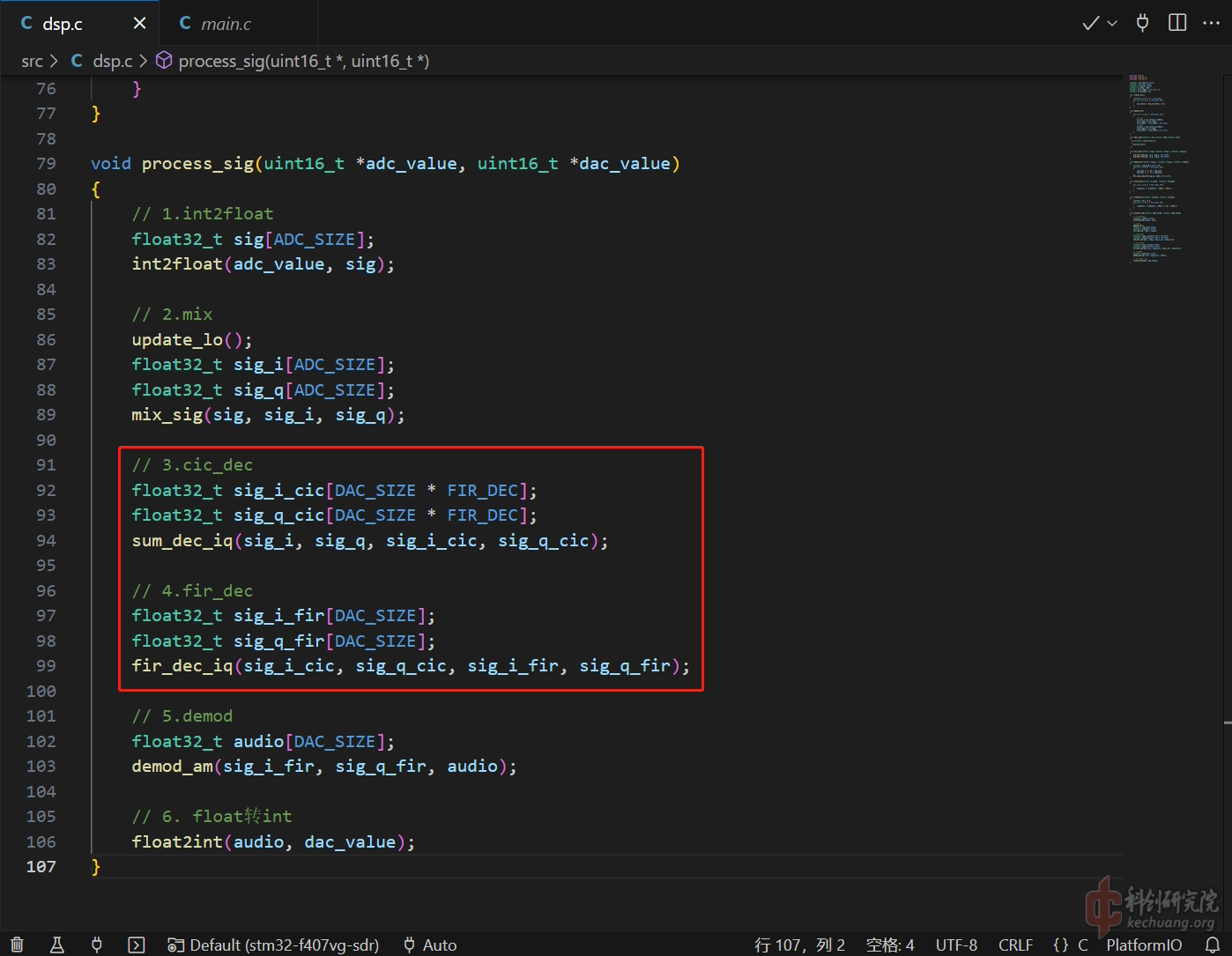

在上次数字混频后我只用了滑动求和抽取滤波器，有效果但不理想，这次我先用25点的滑动求和过滤器把2.4M的采样率降低到96K，然后再通过61阶2倍抽取的FIR过滤器降低到48K，效果有所增强。
*******************************************************************************************************

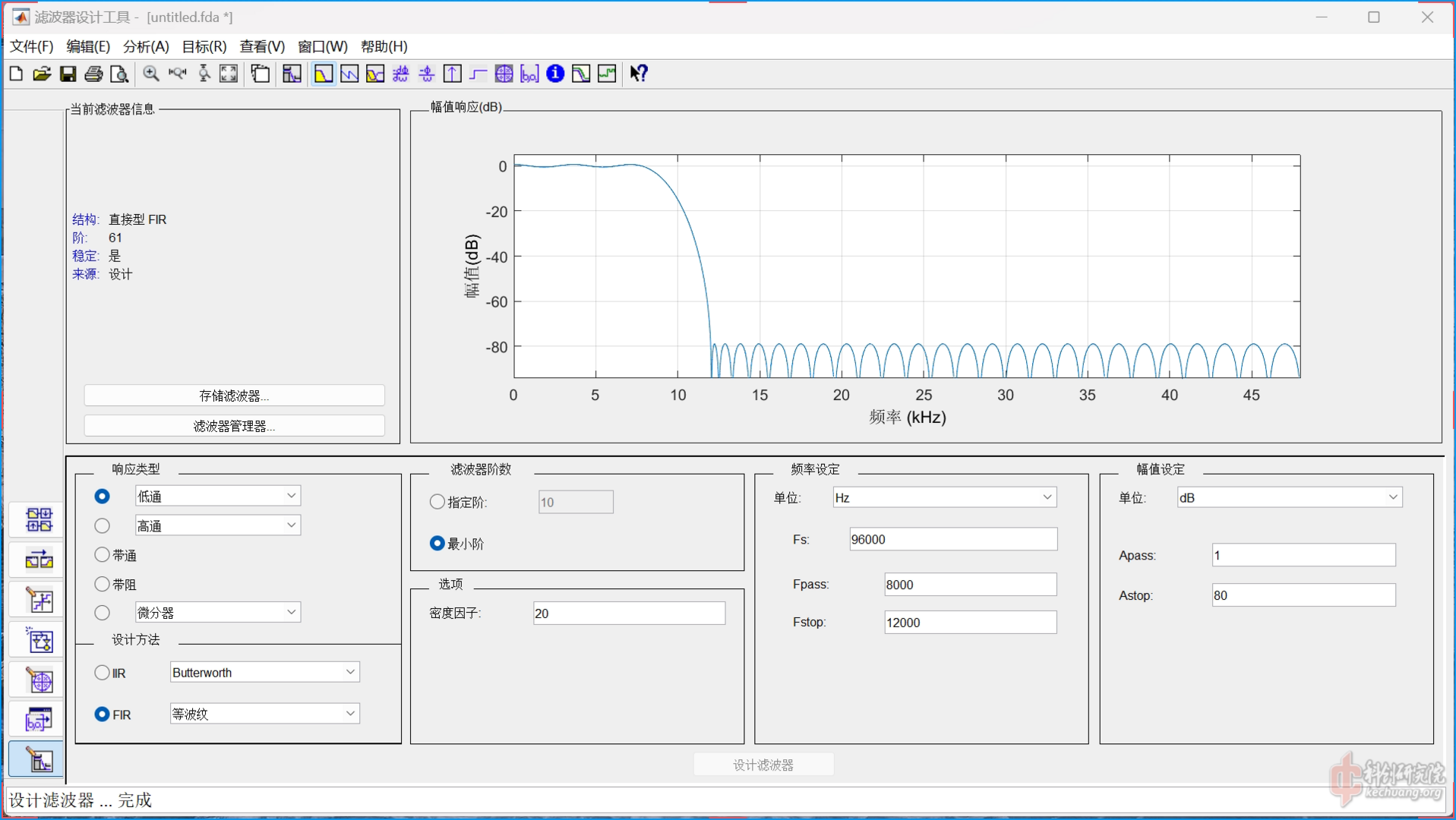

FIR滤波系数我是用matlab进行的设计，这是设计时的参数设置。
*******************************************************************************************************
经过以上改进，我们来重新试听一下效果，感觉改进还是蛮明显的。
*******************************************************************************************************
项目地址：direct-rf-v2分支
https://gitee.com/zhuxianguo/stm32-f407vg-sdr
视频地址：
【STM32-F407VG-SDR-(2)滤波优化】 https://www.bilibili.com/video/BV1vw411c7vw/
*******************************************************************************************************
