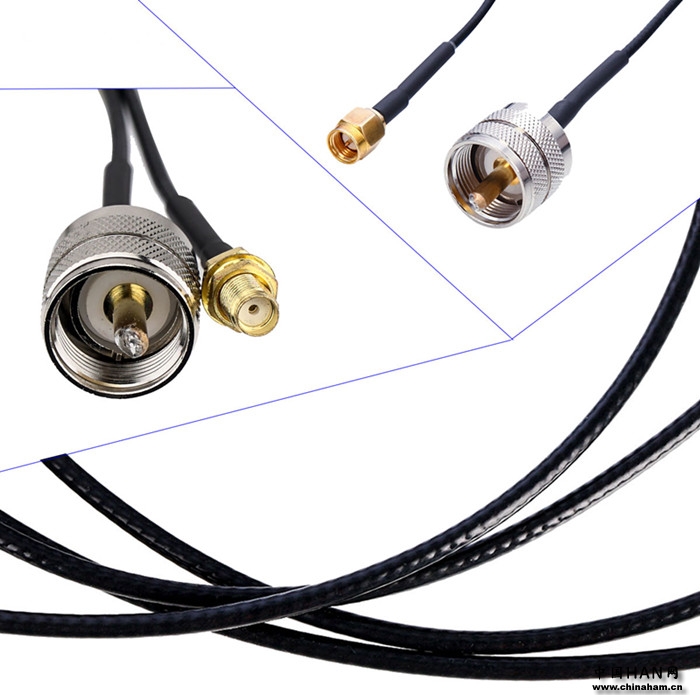

如果你玩过同轴电缆，你可能知道它有多种不同的阻抗。但是最常见的是50欧姆同轴电缆，供我们业余无线电使用。

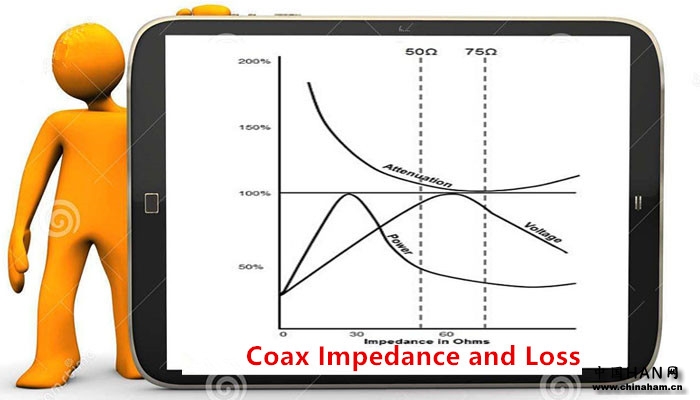

你知道为什么是50欧姆或其他数字吗？答案可以在下图中找到。
这是由1929年在贝尔实验室工作的两位研究人员劳埃德·埃斯彭谢德和赫尔曼·埃菲尔制作的。他们打算将射频信号（4兆赫）发送数百英里，携带一千个电话。他们需要一根能够承载高电压和高功率的电缆。在下图中，您可以看到每个人的理想评分。对于高压，理想的阻抗是60欧姆。对于高功率，完美的阻抗是30欧姆。
很明显，这意味着没有完美的阻抗可以同时做到这两点。他们最终得到的是一个折中的数字，这个数字是50欧姆。
你会注意到50比30更接近60，这是因为电压是杀死电缆的因素。随便问一个发射机工程师就知道了。他们一直在谈论VSWR、电压驻波比。如果它们的同轴电缆坏掉了，电压就是罪魁祸首。
那么为什么不是60欧姆呢？只要看看60欧姆时的功率处理能力-低于50%。太可怕了！在50欧姆的折衷值下，功率有所提高。因此，50欧姆的电缆旨在用于传输电力和电压，例如发射机的输出。
尽管如此，我从使用50欧姆小信号的人那里得到了很多反馈；从上面可以看出，它们的衰减下降了2-3 dB。我听到的借口是“现在改太晚了！”或者“那是盒子本身的阻抗。” 这对于大多数测试装置来说尤其如此，测试装置通常为50欧姆。你必须购买一个匹配网络才能在75欧姆或任何其他阻抗下使用它。但在许多应用中，50欧姆是最佳选择。
