制作AT-120天调手动触发器

AT-120天线调谐器是ICOM公司生产，可以用于多种ICOM电台的天线调谐器，国内仿制品众多，ZTT-100,ZTC100,AT120等等国产天调都是完全仿照ICOM AT-120制作。但是，我经常有许多其他型号的电台，也希望能够使用这种又便宜量又足的天调来调谐长线。

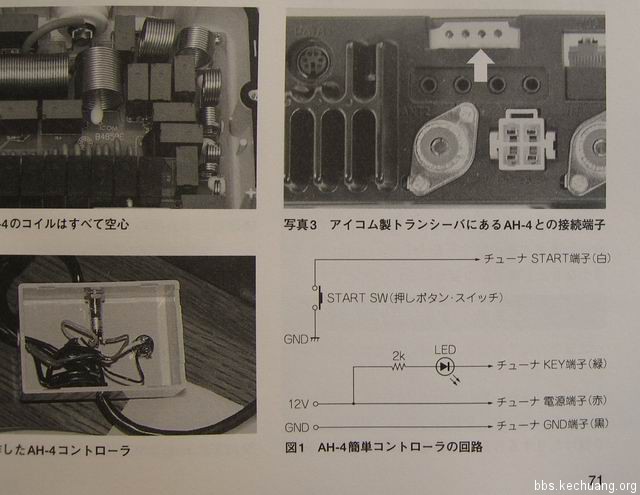

我们知道，AT-120天调和AH-4天调为同一代产品，触发原理相同，接线方式也一样，于是查询了AH-4天调的手动触发工作图。

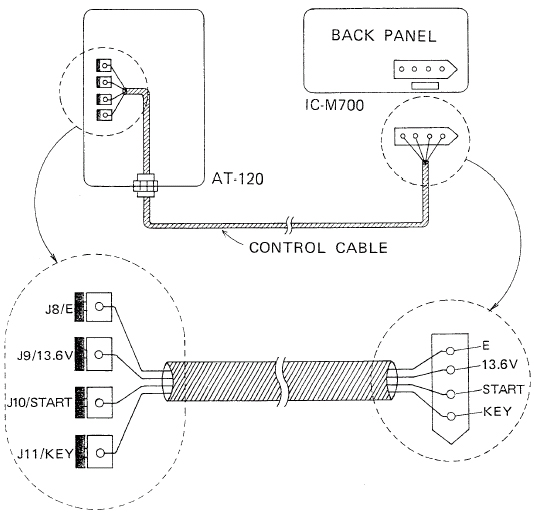

首先，先看看AT-120的线序。


J8-地线，J9-13.6VDC供电正极，J10调谐开始信号，J11调谐触发




参照此电路制作。

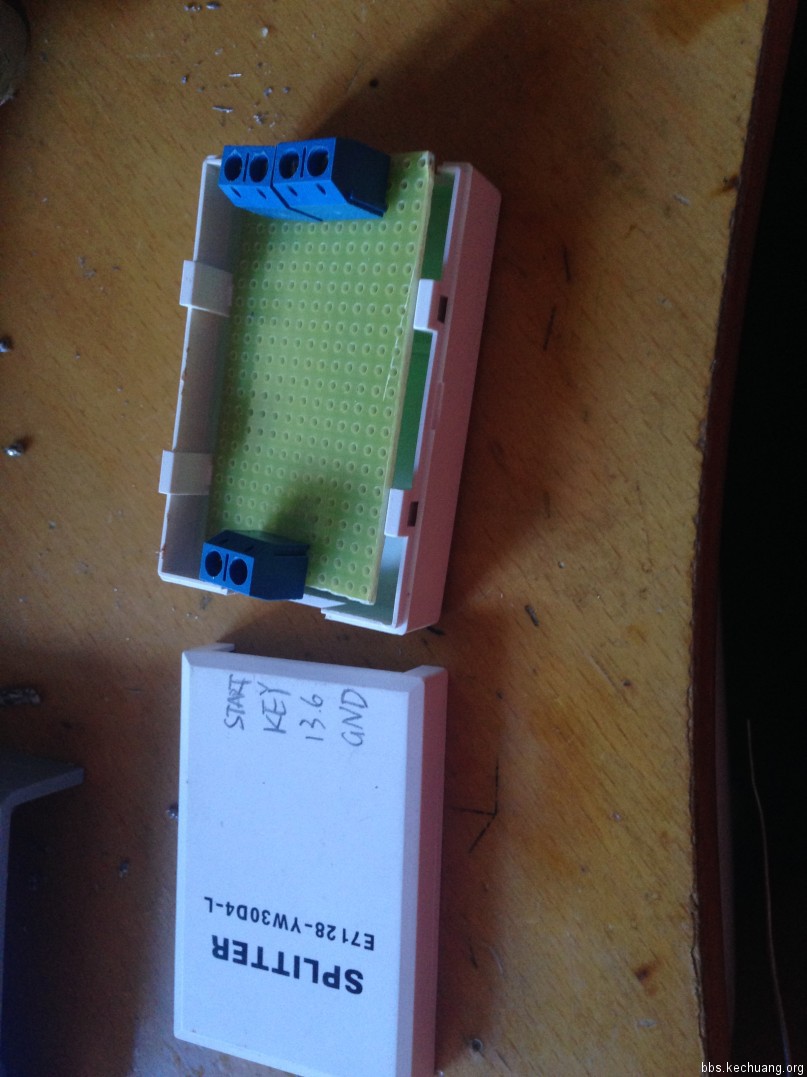

用一个原来是ADSL信号分离器的小盒子，洞洞版制作。
下面是实物制作：


首先把洞洞版裁好，在板子上确定好接线柱的位置，然后规划好布线。

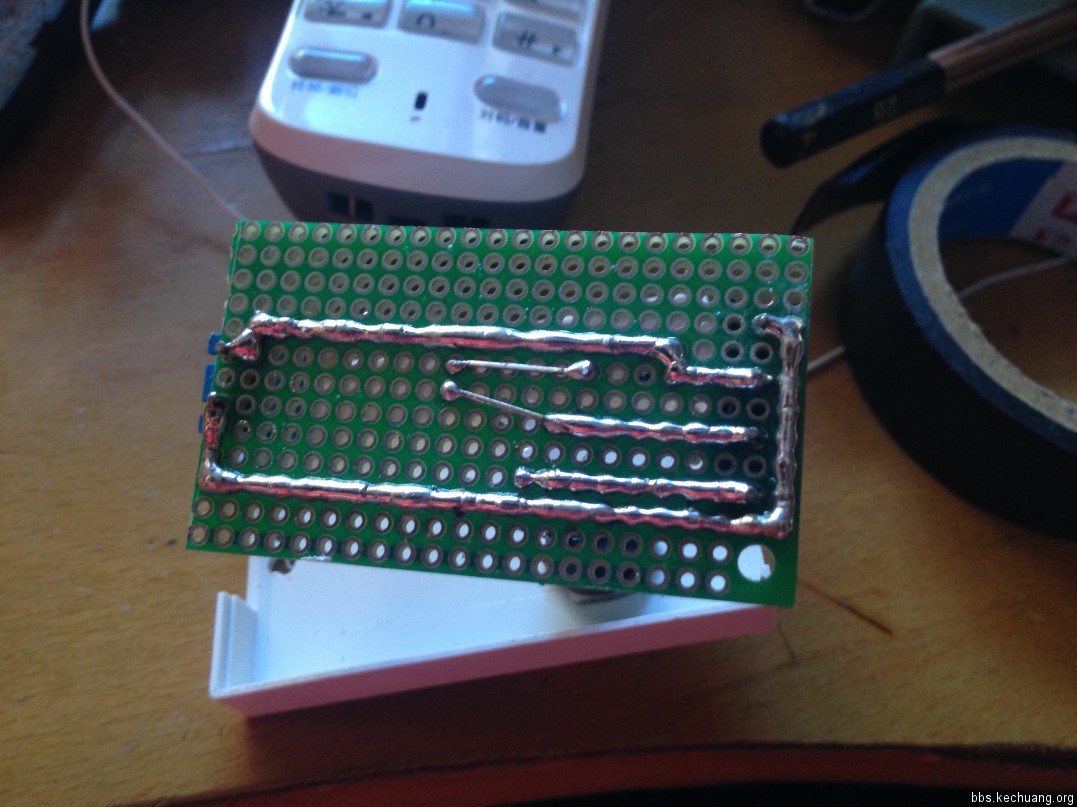

焊接，由于LED指示要高出PCB不少，所以需要用长引脚支撑下LED。
请忽略渣渣的焊接水平。

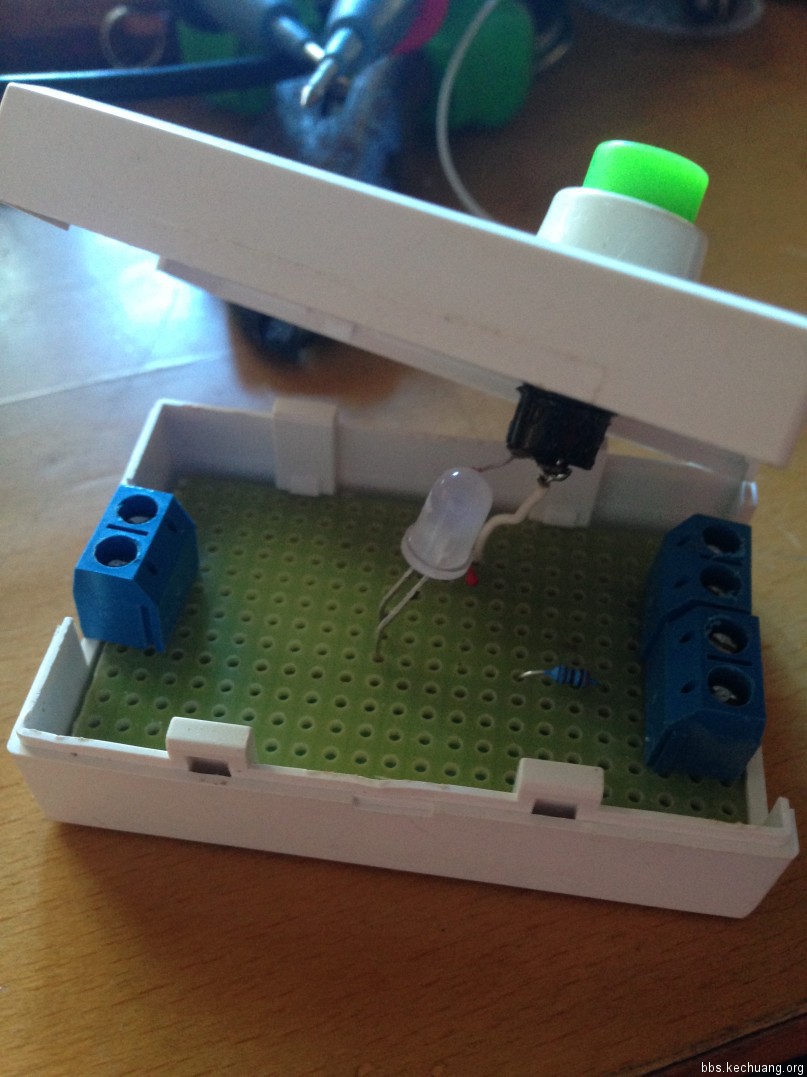

板子正面

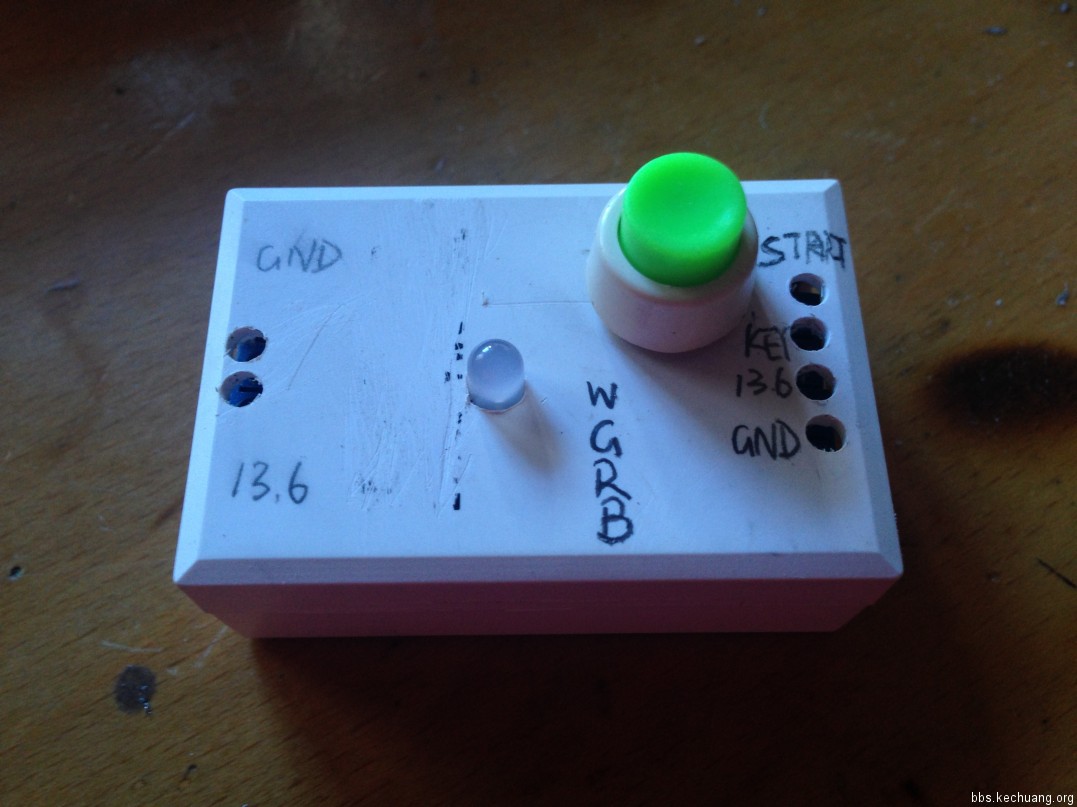

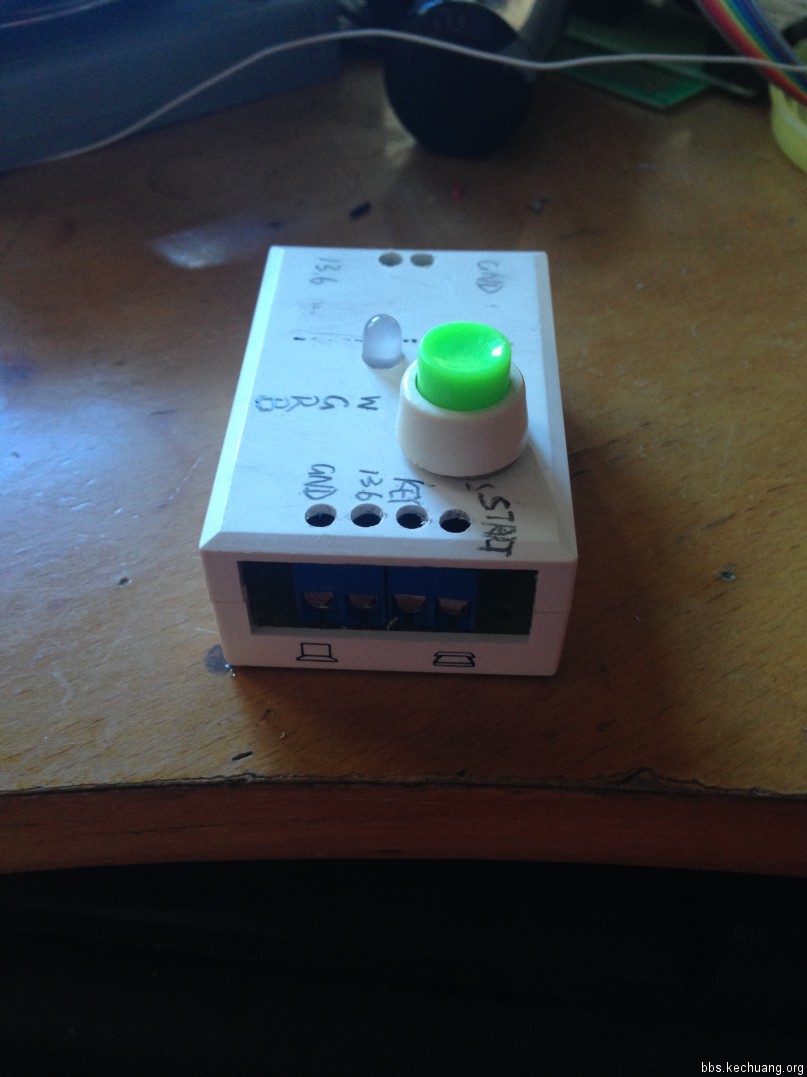

面板电钻开孔，标识，安装。
