M、N、SMA和BNC天线连接器的历史

参考业余无线电的代表符号，估计会有大量的火腿投票给天线（准确地说是八木天线）。其余的火腿可以选择无线电设备。很少有人会注意到天线连接器这个小东西。如果有人问你，为什么你的设备使用M头连接器，它的性能如何等等。能好好回复吗？今天让我们一起来学习天线连接器。

最常见的连接器- M连接器（超高频连接器）

这种类型的连接器历史悠久。它自第二次世界大战以来一直被使用。它的另一个名字“超高频连接器”来自当时对超高频的定义（30MHz以上的频率为超高频频率范围）。现在对这种连接器的测试表明，其特性主要适用于100MHz左右及以下的频率。这就是现在通常所说的甚高频波段。

这种连接器最显著的特点是插头中间的中心导体较粗（约4毫米厚）。通过接头上的内螺纹和插座上的外螺纹进行连接和固定。这种类型的插头不防水，因此在室外安装时应特别小心，以免影响雨水等自然条件。

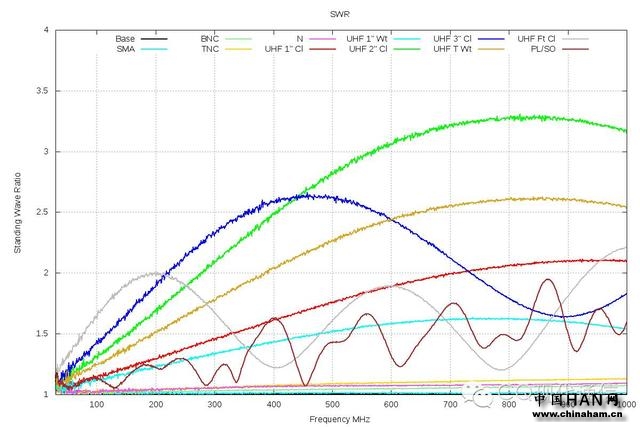

就电气特性而言，M连接器的特性阻抗不是固定的。对于短波和甚高频波段，阻抗通常较好。对于现在提到的UHF频段，阻抗更高，在100MHz以上使用时，会产生相当大的反射波。它通常不再用于专业超高频收音机。然而，它仍然广泛应用于业余无线电领域。M连接器具有良好的耐受性，可以承受超过1千瓦的功率输出。对于业余无线电来说完全足够了。

真正的全能型N连接器

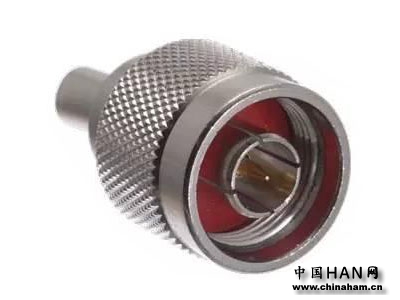

N连接器在设计之初就备受期待，比M连接器晚诞生了大约10年。用于军事应用的N连接器的初始设计可以承载1 GHz的信号。然而，目前的N连接器可以轻松传输11 GHz左右的信号。惠普实验室的几位工程师使用N头连接器传输近18 GHz的射频信号。

连接器由薄芯材料和外部的金属保护层识别。与M头连接器类似，连接器连接到插座的方式也是通过螺纹接合。不同的是，N连接器的全天候防水能力有限。这符合其最初的军事用途。

电气上，N型连接器有两种固定阻抗类型:50欧姆和75欧姆。选择这两个电阻值的原因可以在这里找到。应当注意，两种不同电阻值的连接器的中心导体的直径是不同的，强行使用可能会造成损坏。N连接器比M连接器能承载更多的电力。它可以在20MHz下携带近5kW的功率，在2GHz左右具有近500W的功率。

短而细的SMA连接器

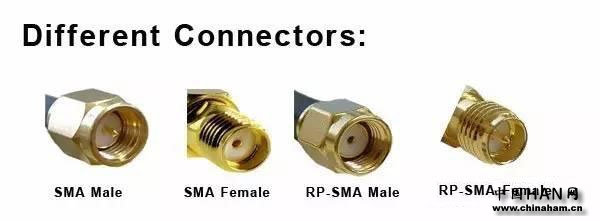

SMA连接器是手部平台上最常用的连接器之一，其历史可以追溯到1960年。因其高性能而被广泛使用。到目前为止，wifi连接器一直用于民用WiFi和微波通信应用中。对于业余无线电来说，SMA连接器也用于手持式和软件定义无线电连接器。

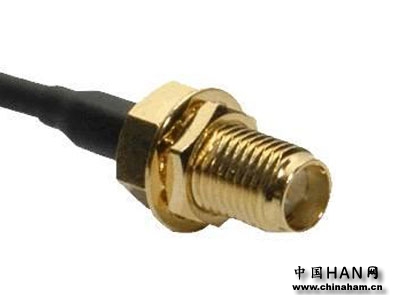

SMA连接器使用细针作为中心导体，聚合物用作内外导体之间的电介质。由于它不适合多次插入和移除，因此该连接器不适合用作测试仪器的连接器。这种接头有两种主要类型，通常称为内针和外针。前者被称为SMA连接器，后者被称为抗SMA连接器。一般前者用于普通信号传输（如射频设备等。），后者用于WiFi等设备。两个连接器不可互换。

就其性能而言，这种连接器可以携带频率高达18 GHz的电磁波，而2.92 mm类型的接口创建的最高频率记录为46 GHz。口径越细，其搭载频率越高。

自制设备的好帮手——BNC连接器

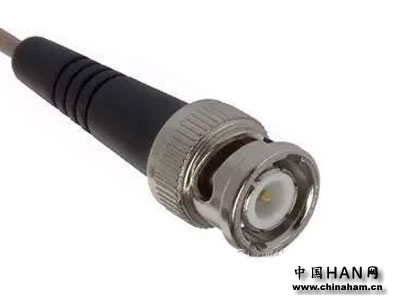

我们通常购买的CW套件中使用的天线连接器大多是BNC连接器。这种接头的名称“BNC”来自它的两位发明者尼尔和康塞尔曼，以及它的机械连接“刺刀”。它有一个卡口连接器，可以拧到插座上。这也是它最与众不同的识别方式。

该连接器可以传输高达4GHz的信号，最大负载电压为500V。同样，它也可以用于连接50欧姆和75欧姆的电缆。这些相对适中的参数和非常方便的连接使其不仅用于无线电领域，而且广泛用于实验室应用。

我们通常使用的射频连接器基本上是这四种。根据应用环境和频率范围、功率等参数选择合适的连接器可以达到事半功倍的效果。我们需要知道的另一件事是我们可以参考的理论。当我们购买天线时，我们必须了解我们的设备天线。如果你的收音机天线连接器是SMA，不要购买BNC天线。
