如何估计中继器的通信距离

你知道如何计算中继通信距离吗？

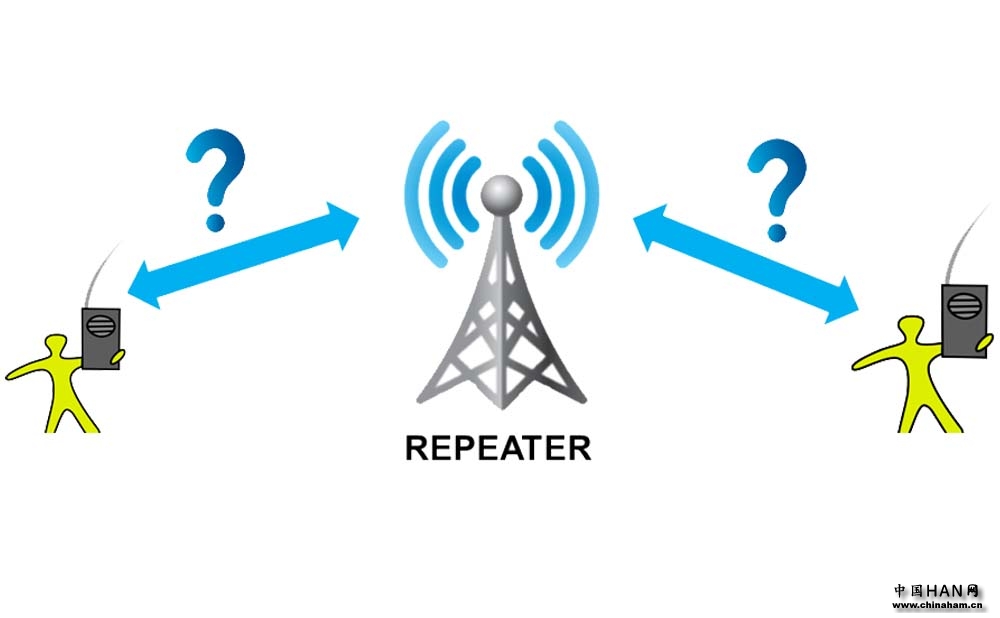

对于无线电系统，中继器（中继站）在扩大通信范围和覆盖面方面起着重要作用。无线通信系统不可或缺的设备。

对于直放站的通信范围，我们通常从两种途径获得

1、现场测试

无论是手持收音机还是中继器。有许多外部因素会影响现场测试，例如:周围的建筑物、天线的长度、中继器和天线之间的距离、设备的功率等。

因此不同的地理条件对测试通信范围有不同的结果。

2、计算范围

这是一种相对复杂的获得通信距离的方法。

我们的RT97是模拟模式中继器，功率为10w。

让我们计算一下沟通距离:

首先:获得传输损耗

无线电波传输损耗的工程公式

LM（dB）= 88.1+20 lgf-20 lgh1 h 2+40 lgd

f:工作频率（mhz）

h1:通信对象A的天线高度

h2:通信对象B的天线高度

d:A和B之间的距离



注:该公式仅适用于VHF 150MHZ和UHF 400-470MHZ，地形起伏高度约为15米，通信距离在65公里范围内。

第二:中继器的通信范围计算

假设条件

中继器的工作频率:TX 465MHz RX 455MHz

b、中继站参数和架设数据

发射功率:10W（40 DBM）

接收灵敏度:-116 DBM

同轴电缆损耗:2dB

全向天线增益:9.8dbi

天线架设高度:30米

c、收音机的参数

传输功率:4W（36 DBM）

接收灵敏度:-116 DBM

收音机天线增益:0dBi

对讲机高度:1.8米

第三:中继器和无线电之间的系统增益

系统增益:无线电传输到中继器的信号的最大允许衰减

如果不考虑馈电电缆损耗和天线增益:

系统增益（dB）=发射功率（dBm）–接收灵敏度（dBm）

如果考虑馈电电缆损耗和天线增益，本例中的系统增益为:

SG（dB）= Pt+PA-（RA+CL+RR）= 36+0-（9.8-2-116）= 144.2（dB）。

在公式中:

pt-无线电发射机功率

PA —无线电天线增益

RA–中继器天线增益

CL —同轴电缆损耗

RR —继电器接收器灵敏度

第四:利用传输损耗公式计算系统增益

如果系统增益等于波的传输损耗，则意味着通信距离的无线电波能量已达到极限。

如果系统增益小于传输损耗，则可能无法建立通信。

将系统增益代入无线电传输损耗的工程公式



144.2 = 88.1+20千克455-20千克（1.8 * 30）+40千克

144.2=88.1+53.2-34.6+401gd

37.5 = 40千克

d = 8.7km公里

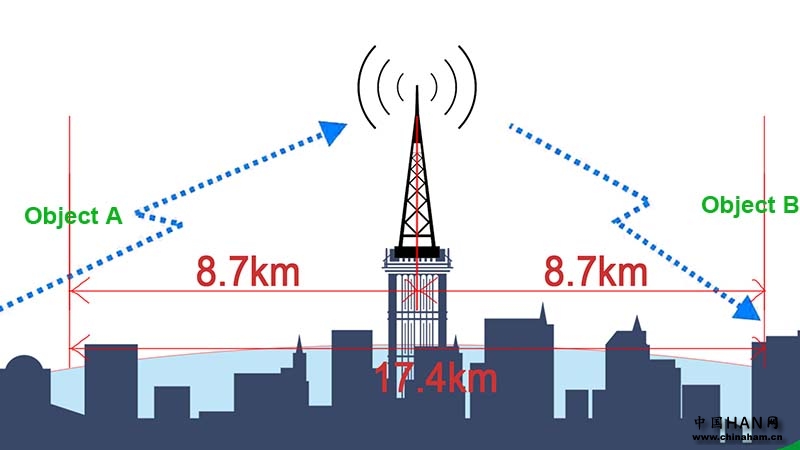

结论:

根据上述参数，中继器RT97的通信范围约为8.7公里（对象A至中继器）。

通常下行信号会比上行信号好

上行链路:对象A到中继器

下行链路:对象B的中继器

因此，对象A和B之间的通信中继器将为8.7公里* 2 = 17.4公里
