摩托罗拉GM300静噪调整

最近,在调试一台GM300搭建的APRS中继中继时,插入APRS中继板后出现静噪常开现象,排查机器针脚和中继板针脚定义软件设置后,排除软件冲突可能,后又在软件设置里查找SQL调整、参考写频说明书等都没有找此选项,无奈之下请教了常搞GM300的朋友,得知最简单的方法是调整电路板上带有"SQ”字样的可调电阻。

得知方法后,开工,拆除机身和机头螺丝需要用到两个不同型号的内六角螺丝刀,具体型号没有记录。

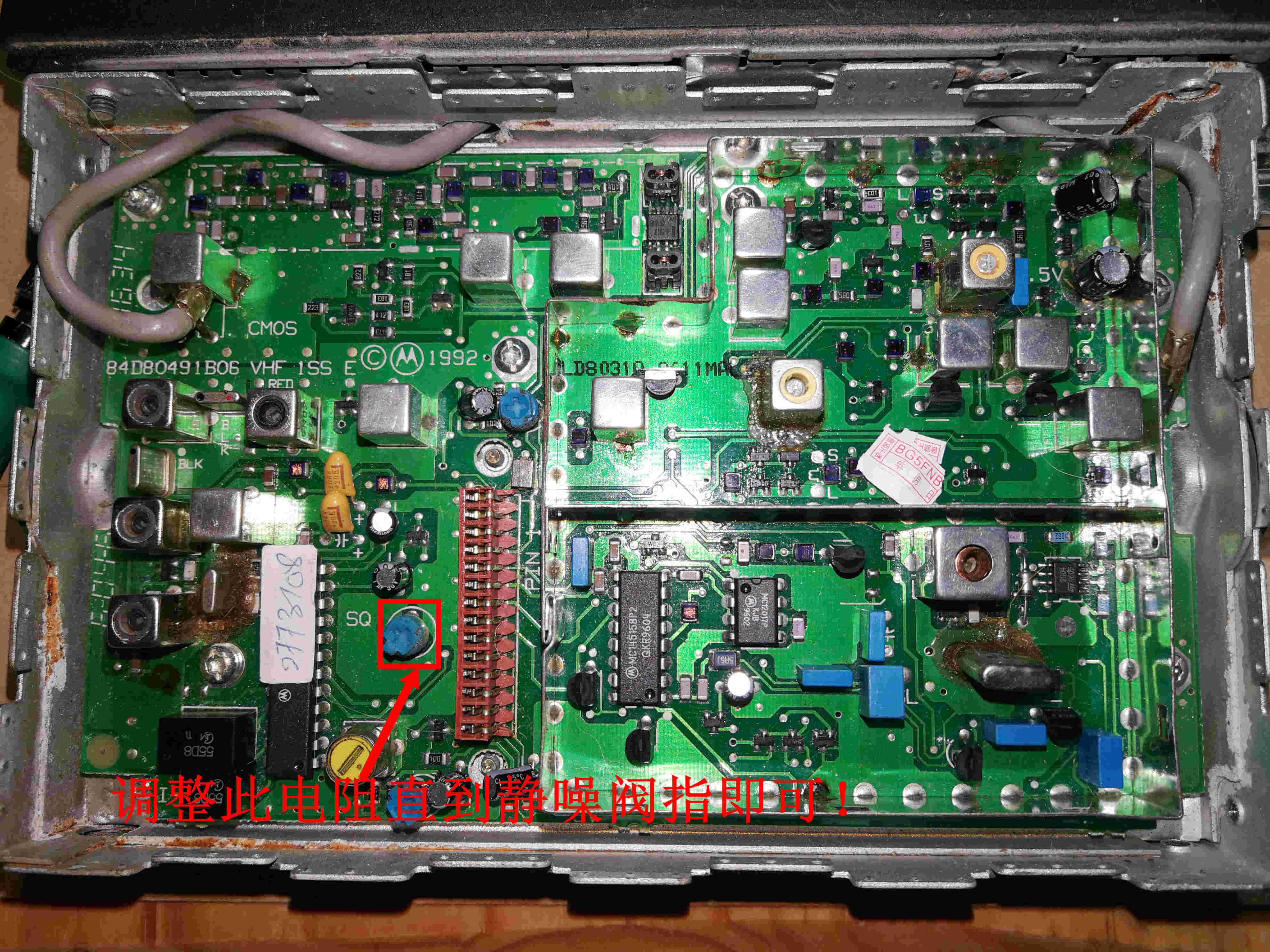

拆除螺丝后,打开上盖,在电路板上找到标注有"SQ”字样的电阻,机器通电开机,调整此电阻后,静噪常开现象消除,稍作微调至静噪阀指即可。

摩托罗拉GM300静噪调整

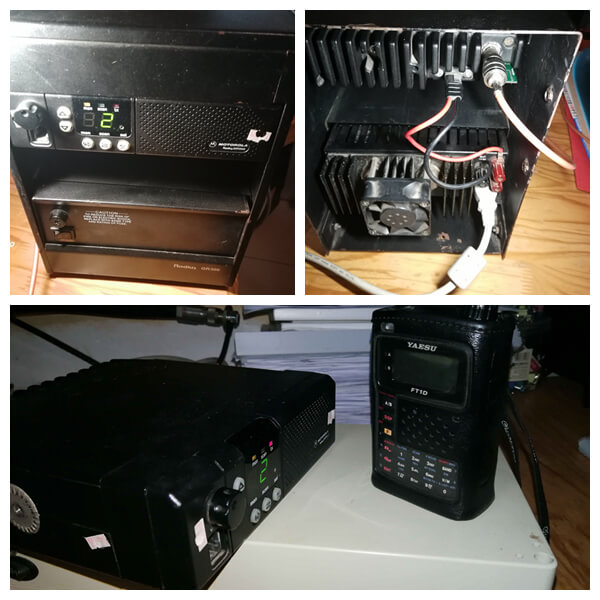

调整后装机,噪音消除,测试了几天,编解码、转发等功能正常。
摩托罗拉GM300静噪调整

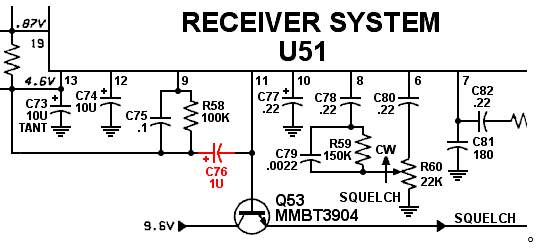

另外,通过静噪电路改进,可消除静噪延迟提高对弱信号的接收能力,改造方法是直接拆除掉C76即可(红圈中电容50V/1UF)。

摩托罗拉GM300静噪调整

静噪电路改造

摩托罗拉GM300静噪调整

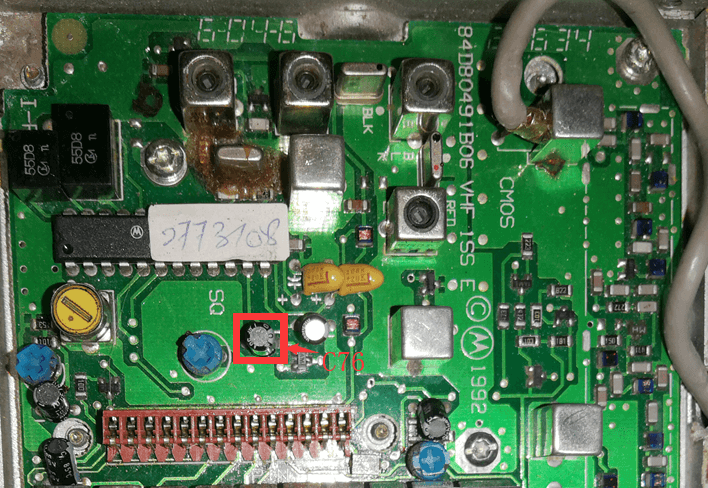

拆除图示中红框标注的电容即可             BG2UKP
