摩托罗拉GM300车载对讲机写频操作步骤

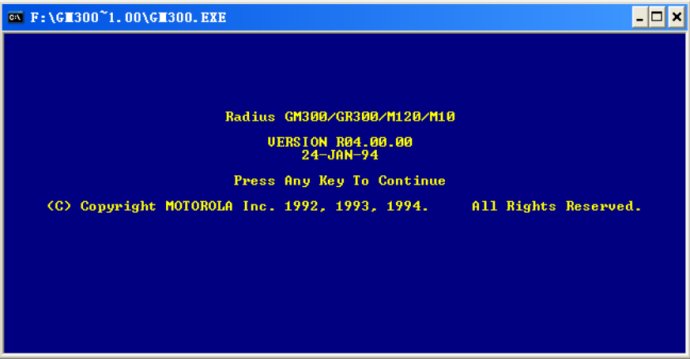

GM300.exe写频软件界面

软件支持机型: GM300、GR300、M120、M10

软件版本:R04.00.00

摩托罗拉GM300车载对讲机写频操作步骤

一、软件设置

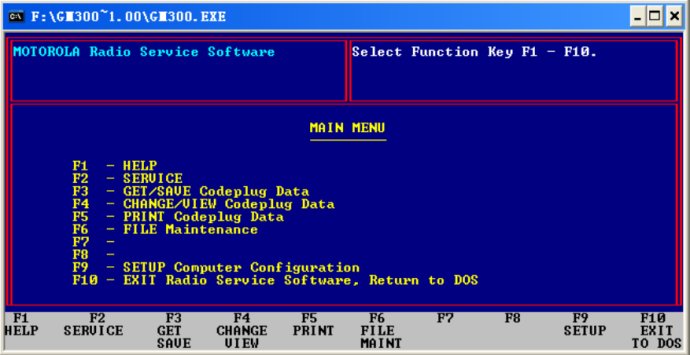

按任意键进入主菜单

摩托罗拉GM300车载对讲机写频操作步骤

在任何菜单下,您按一下‘ESC’就可退回到主菜单。

1.第一次安装该软件,需对软件参数进行设置,按F9 进入设置菜单

摩托罗拉GM300车载对讲机写频操作步骤

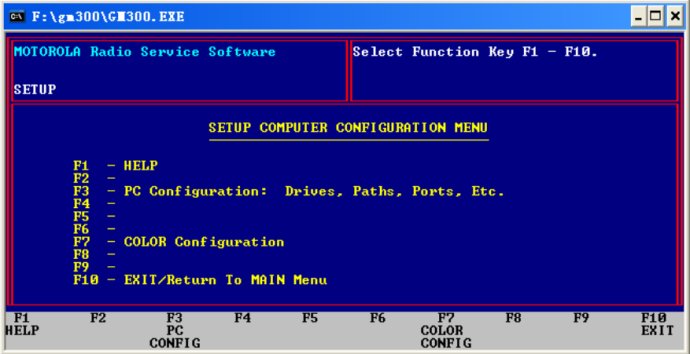

按 F3 为设置通信口、备份目录

按 F7 设置显示颜色

摩托罗拉GM300车载对讲机写频操作步骤

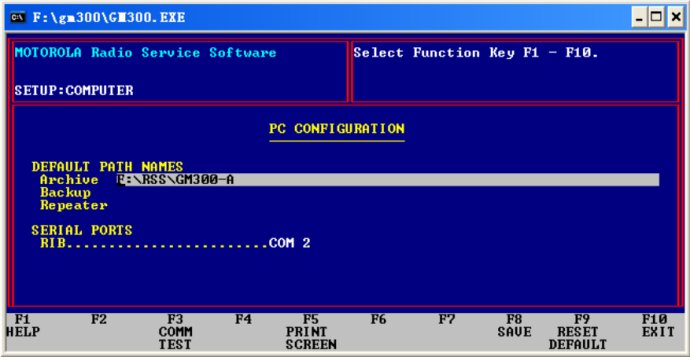

2.按 F3设置通信端口,用TAB键转换到“RIB”一栏中,用上下键选择写频器所连接的计算机端口(COM1或COM2),选择完成后按F8键保存设置(在以后的使用中,若不改变端口的情况下,可不再设置),按ESC键返回到主菜单。

如您已经连接好写码器,并且端口连接正确。则右上角会出现Communicate Ok! 并且对讲机会出现‘嘟’声提示音。

3.按 F8 保存配置文件。

二、读取频率和数据

1.在主菜单“MAIN MENU”下按F3,F2读取车台信息,按ESC键返回主菜单。

摩托罗拉GM300车载对讲机写频操作步骤

从电脑中调出备份文件:

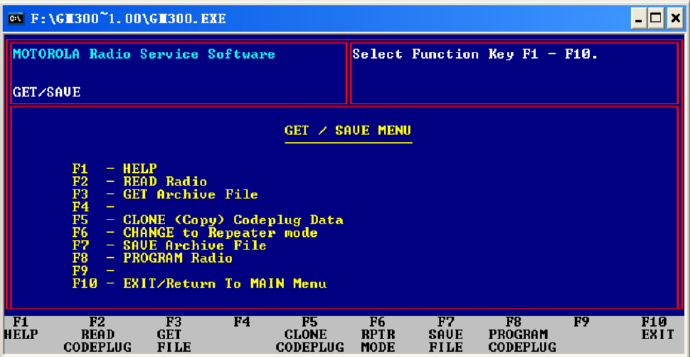

1.在主菜单“MAIN MENU”下按F3,F3,F2

2.输入保存的备份文件名(路径)

3.找到后按回车,再按F8,把信息调入电脑内存等待写入电台。

4.接好待写电台,按F3,F5,F5写入电台。

备份电台数据:

1.先在DOS里建立一个文件夹操作命令符: 例如:D:\BH8SEL

2.在主菜单“MAIN MENU”下按F9,F3改变路径为D:\BH8SEL后按F8保存

三、频率编辑模式

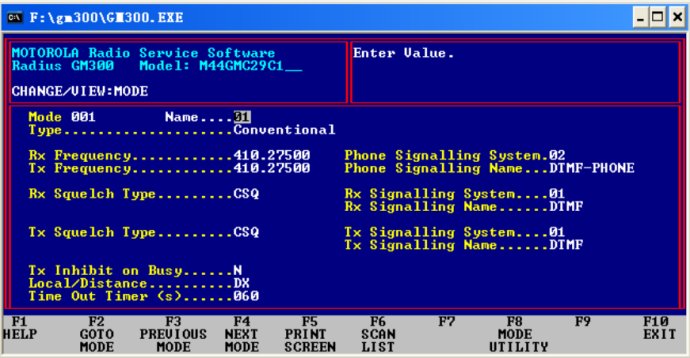

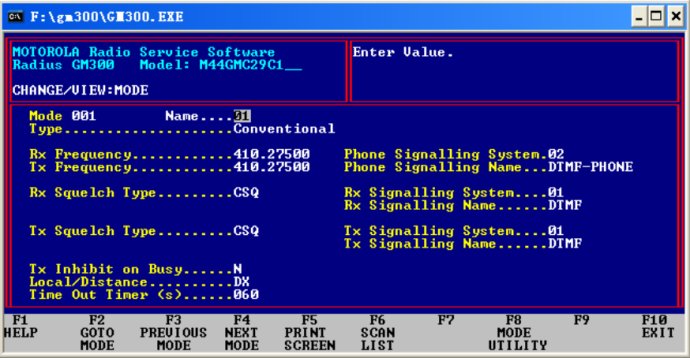

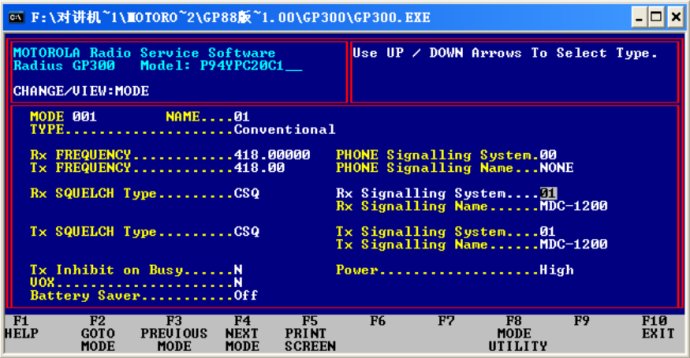

1.在主菜单“MAIN MENU”下按 F4,F5 进入频率设置菜单

摩托罗拉GM300车载对讲机写频操作步骤

★ Rx Frequency 接收频率设置 (用数字键键入,单位MHZ)

★ Tx Frequency 发射频率设置

★ Rx Squelch Type 接收静噪模式 (用上下键选择)

★ Tx Squelch Type 发射静噪模式

CSQ 一般静噪类型

TPL 模拟亚音静噪类型

DPL 数字亚音静噪类型

★ Tx Inhibit On Busy 遇忙禁发功能 (YES或NO)

★ Local/Distance 本地接收/远程接收 (接收的灵敏度不同,灵敏度相差6dB)

★ Time out timer(s) 设置通话定时,单位:秒

★ Phone Signalling System 话筒信令系统

★ Rx Signalling System 接收信令系统

★ Tx Signalling System 发射信令系统

2.完成上述设置后,按F2键修改另一信道信息。

3.如需增加或减少信道,则按 F8 键,如下图显示:

摩托罗拉GM300车载对讲机写频操作步骤

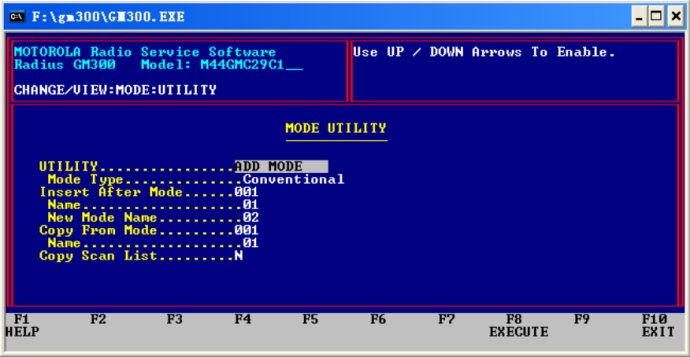

增加信道:用上下键选择ADD MODE,按F8键增加一个信道,按F10键退出

删除信道:用上下键选择DELETE MODE ,按F8键删除一个信道,按F10键退出。

摩托罗拉GM300车载对讲机写频操作步骤

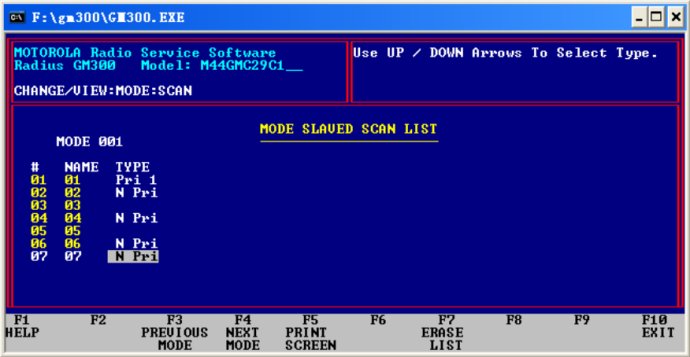

4.在以上状态下,按 F6 键可设置扫描列表

摩托罗拉GM300车载对讲机写频操作步骤

需要进行扫描的信道都需设置扫描列表;

当前信道显示 “Pri 1”为优先扫描,不需扫描的为空;

电台面板“scan”按键为扫描功能开启。

5.修改好后,按F10键退出,在主菜单“MAIN MENU”下按F3,F5,F5即可将修改好后的数据写入车台,按ESC键返回主菜单。

四、读取机器信息

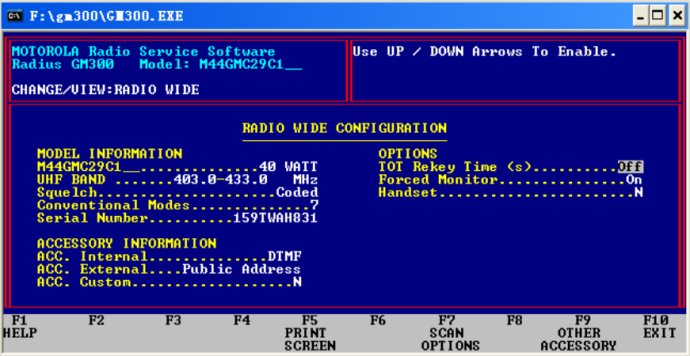

在主菜单“MAIN MENU”下按F4,F2进入菜单,如果安装了 DTMF 编解码板,则在 ACC.Internal 栏中把DTMF打开。

摩托罗拉GM300车载对讲机写频操作步骤

五、外部接口针脚软件设置

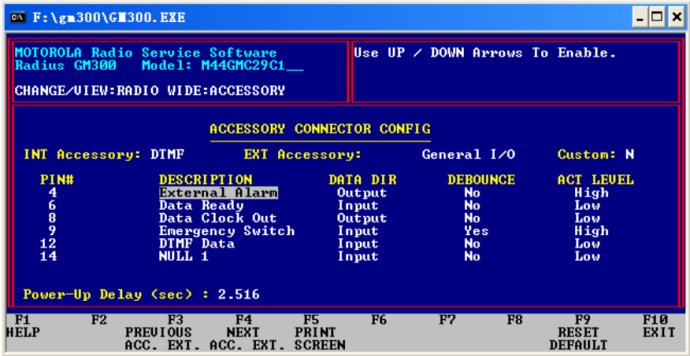

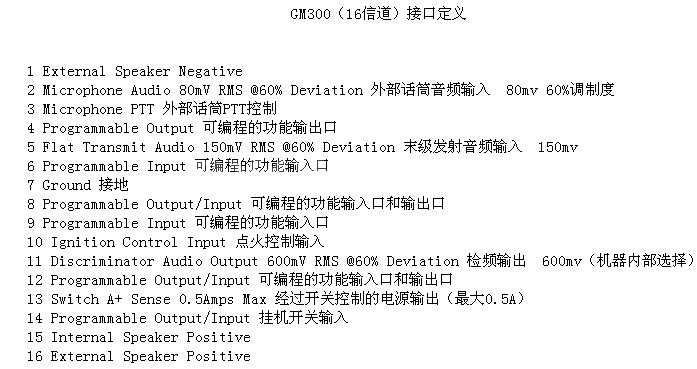

在主菜单“MAIN MENU”下按F4,F2,F9,进入外部 16 芯端口设置菜单,用于可编程接口的设置

★Description 功能

★pin# 针脚号

★Data Dir 数据方向

★Act level 动作电平

摩托罗拉GM300车载对讲机写频操作步骤

摩托罗拉GM300车载对讲机写频操作步骤

六、信令设置

1.在主菜单“MAIN MENU”下按 F4,F7 进入信令设置模式

摩托罗拉GM300车载对讲机写频操作步骤

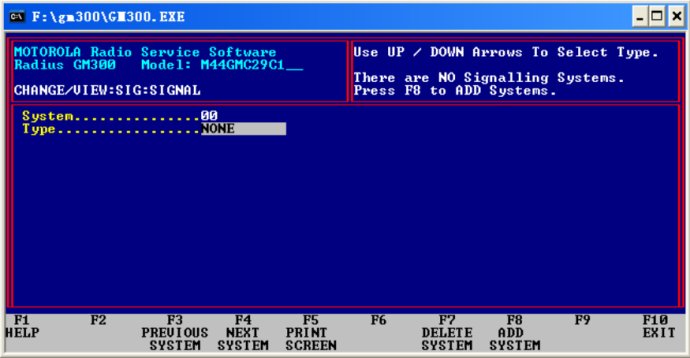

2.如果初试没有信令模式,可以按 F8 增加

摩托罗拉GM300车载对讲机写频操作步骤

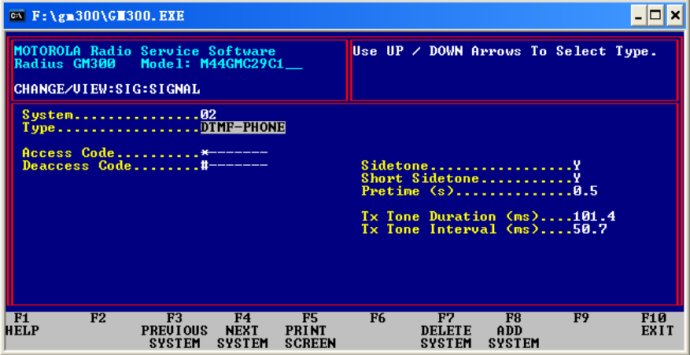

3.然后再按 F8 增加一个信令, 在第二个信令模块中的 TYPE 栏目上按上下键选择为:

摩托罗拉GM300车载对讲机写频操作步骤

★ DTMF/PHONE,用来设置 Phone Signalling System

★ ACCESS Code 上线码

★ DEACCESS Code 下线码

摩托罗拉GM300车载对讲机写频操作步骤

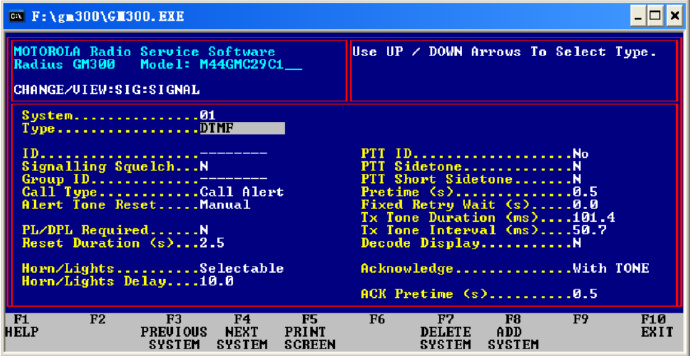

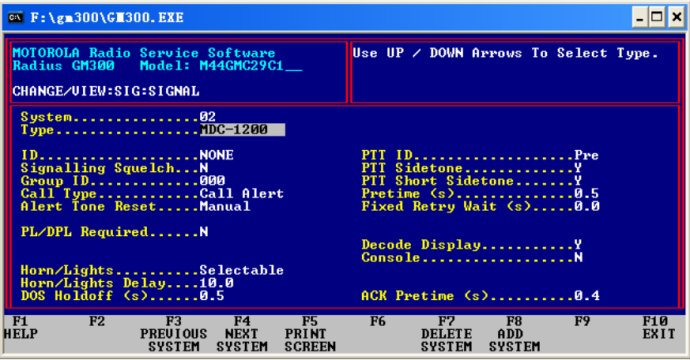

4.信令菜单的 TYPE 栏目中按上下键选择 MDC-1200

摩托罗拉GM300车载对讲机写频操作步骤

★ ID DTMF信令系统的身份码

★System 系统

★Type 类型

★signalling Squelch 信令静噪

★Group ID 组ID

★Call Type 通话类型

★Alert Tone Reset 警报音重置

★PL/DPL Required PL / DPL必需

★Horn/Lights 喇叭/灯

★Horn/Lights Delay 喇叭/灯延迟

★DOS Holdoff (s) DOS释抑

★ PTT ID 按 PTT 后是否将你的身份码发出去,如果选择呼出,设置为No

★PTT sidetone PTT侧调

★PTT Short sidetone PTT短侧调

★Pre time (s) 预设时间

★Fixed Retry Wait (s) 修复重试等待

★Decode Display 解码显示

★Console

★ACK Pretime (s)

★ Reset Duration 信令复位时间

5.最后需要在 Rx Signalling System (接收信令系统)、Tx Signalling System( 发射信令系统)、Phone Signalling System (话筒信令系统)选择相应的信令。如不开启相应选项的信令,设为 None。

摩托罗拉GM300车载对讲机写频操作步骤

七、功率调整

1.在主菜单“MIAN MENU”下按F2,F2,F7进入功率调整功能菜单

2.用上下键修改功率大小

3.F6键为车台试发键(试发后再按F6为关闭试发)

4.设置好功率后,按F8键保存设置数据退出或按F10键不保存退出

八、Q&A

1、改变功率注意事项:

a. 有的时候在改变功率时按F6试发射时,由于发射大功率电波对计算机系统产生强大电磁干扰,可能就无法解除试发生状态,往往需要对电台强制断电,此后开机会发出低音警报2秒左右,此警报提示编程中有错误,解决方案,从新获取写频调整功率并F8保存设置。(注意:如天线离计算机较近,千万不要试发射F6,改好后再另外试验发射) ;

b. 在功率调整过程中不能断电或不正常退出,否则容易造成58#报错;

C. 在功率调整过程中,功率不要一下子调到最大,最好先调在100以下,否则可能出现功率调整菜单进不去,功率不可以再调节的问题。

d. 功率调整菜单进不去,功率不可以再调节问题的处理:找一台序列号相同的机器,启动软件后,在好机器中进入功率调整菜单,再将写频器的写频头插入故障车台的写频口,设置好功率后,按F8键保存设置数据退出就能解决。

2、写频时出现58#报错(58# 数据丢失),开机有报警音的处理:

a. 启动软件,按F2,F6,F2,然后把你机器里晶体上的8个数字(参考数:2263 7146)和中放集成电路上的7位数(参考数:271 3034)填入,然后按F8,退出即可。

建议先用参考数,如不行再打开机器,看里面的数字,如果参考数与你机器的数字(温补系数)相差不是很大,用参考数一般就能解决。

b. 找一个机型序列号相同的机器,启动软件后,在正常机器中F3,F2,F10读出数值,再将写频器的写频头插入故障车台的写频口,设置好频率数据后,在主菜单“MAIN MENU”下按F3,F5,F5写入解决。

3、写频时出现53#报错的处理:

a. 找一个机型序列号相同的机器 ,启动软件,在正常机器中F3,F2,F10读出数值,再将写频器的写频头插入故障车台的频口,设置好频率数据后,在主菜单“MAIN MENU”下按F3,F5,F5写入解决。

4、写频时出现2#报错的处理(2# 数据传输错误):

a. 检查写频器与车台MIC口第7脚连线是否脱焊。

b.上面的检查如连接正常 ,说明报错是因你的电脑运行较快,数据传输不同步引起的,解决办法是在软件目录下单击GM300.EXE选择在兼容方式下运行,电脑运行可能会减慢。

c.如还不能解决,请换一台586级别的电脑写频。

5、写频时出现7#报错的处理:

7#报错是电脑与写频器没有插好,或连接线脱焊。

6、写频时出现Error Number 21 Has Occurrcd 问题的处理:

Radio Not Supported ,多数是写频软件有损坏,特别是在WINDOWS DOS 窗口下使用时可能出现此问题,解决方法是删除现有的写频软件,重先解压缩安装写频软件。

7、写频后修改项未能发生变化:

问题比较简单,可能是你光顾着修改参数,没有将修改完毕的参数回写到机器里去,解决方法:每次修改过任何参数后退回主菜单,然后F3,F5,F5回写数据。

8、写频时,如因操作失误,出现2#7#53#或其它的报错,用上面的方法也不能解决时可关闭电源,将电源插头从车台上拨下后,重新启动电脑后写频,大多数都能解决。其它一些不常见的写频报错,可参照53#报错的处理,用程序覆盖法修复。

摩托罗拉GM300车载对讲机写频操作步骤
