泉盛 UV-K5/K6 双 eeprom 改装小板指南

前言:

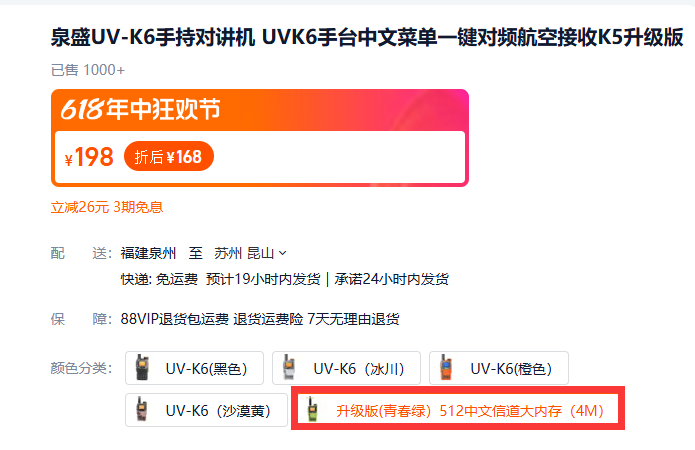

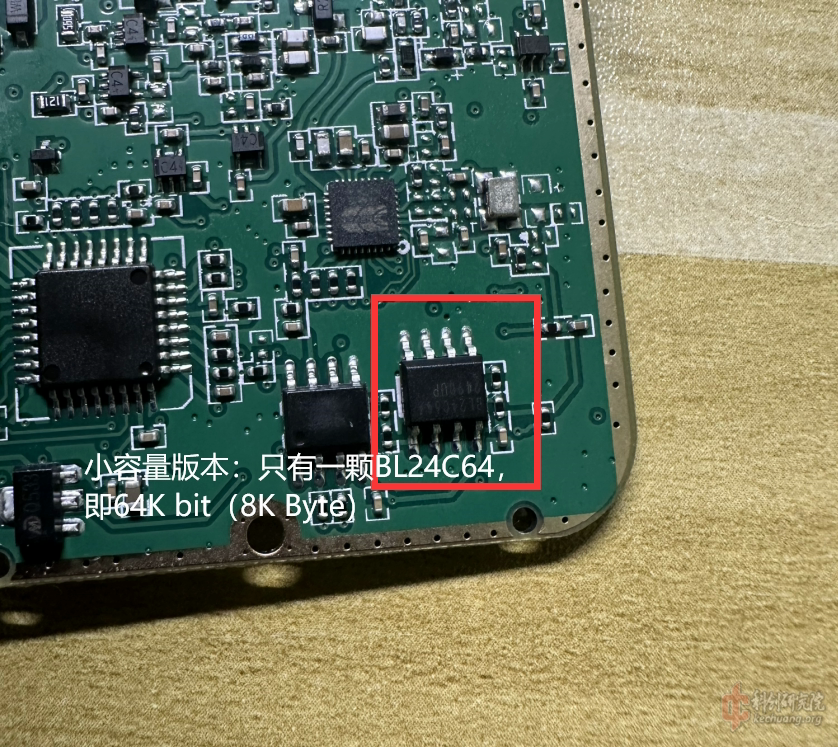

因为泉盛UV-K5/K6业余无线电台功能越来越多,可以玩的固件的体积也越来越大,泉盛官方也出了4Mbit(512K Byte)的大容量机型。普通版本的K5/K6仅有较小的64Kbit(8K Byte)

而大容量的机型除了eeprom增大外,其余元器件皆和普通版K5/K6一致,便有了将普通版扩容成大容量版本的想法。



工作原理:

因目前(截至24/06/04)市面上可以买到的最大的IIC协议的EEPROM为2Mbit(256K Byte),所以便诞生了将2颗EEPROM串联使用的方案







又因为两颗EEPROM叠在一起焊接+飞线的美观度较差,所以本人依此原理绘制了双eeprom转板




使用教程:

1.     在PCB制作平台打板

板厚:0.8mm

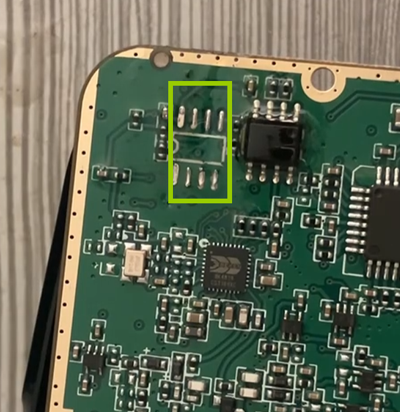

拿到PCB后 若出现类似于下图绿色框中的多余边角,需要用砂纸打磨掉




2.     拆掉旧EEPROM(因为拆的时候没有拍照,借用LOSEHU视频中的图片)

*另外拆EEPROM之前,请按照《泉盛K5K6扩容操作指南》备份好配置数据和校准数据,避免产生不必要的麻烦

《泉盛K5K6扩容操作指南》参考链接:泉盛UV-K5/K6存储芯片扩容安装LOSEHU固件操作指南_中国HAM网 (chinaham.cn)




3.     按图所示,将小板的8个孔对准原eeprom焊盘,PCB丝印的箭头对准PCB外框进行对位,调节小板的位置并进行焊接。

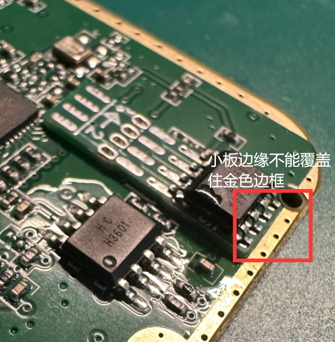

*小板最下端需要在露金边框的上方,避免铝盖干涉导致盖不上

**本人使用热风枪进行焊接动作,如果你只有烙铁可以进行焊接,可以尝试将对位用8个锡孔灌锡加热,起到焊接牢固的效果。

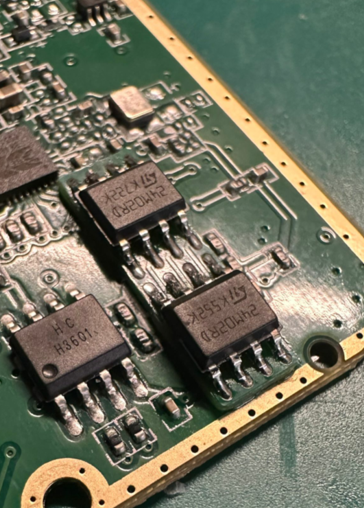

4.     依次焊接两颗M24M02

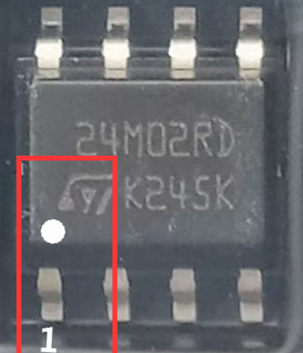

*有ST LOGO的为1脚,千万不要焊反了,会导致EEPROM甚至对讲机烧毁(EEPROM脚位图借用LOSEHU的图片)

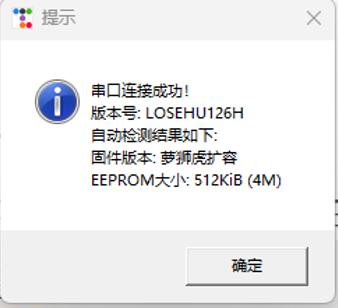

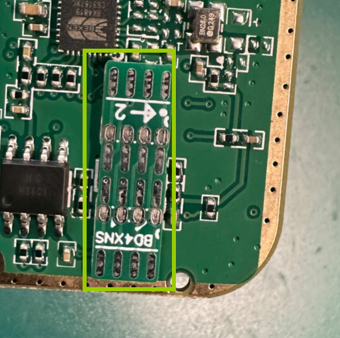

5.     最终焊接效果如下,焊接成功后在软件中也是可以检测到512KB(4Mb)的EEPROM





6.     继续按照《泉盛K5K6扩容操作指南》进行后续动作



备注:

如果你焊接了转板,但是只想使用1颗EEPROM,请按照下图,在位置1(丝印BD4XNS)的地方焊接你的EEPROM,位置2(丝印2)留空即可



祝玩机愉快

BD4XNS 2024/06/05
