泉盛UV-K5/K6存储芯片扩容安装LOSEHU固件操作指南

         声明：本方案及相应固件均为技术探索用途。对原机进行改造需要相应专业知识且可能存在安全和法律风险。
使用本方案和固件代表您已认可风险并自行承担后果，包括且不限于财产损失、人员伤亡、违法犯罪等。

芯片型号：M24M02、AT24CM02、BL24CM02A 或与之兼容的 2Mbit EEPROM
芯片。因芯片质量不一，购买时建议酌情考虑是否需要备用芯片。

固件及扩容工具包：可从 QQ 群 707856906 内获取，也可从 GitHub 网站
https://github.com/losehu/uv-k5-firmware-chinese/releases 下载。

视频教程链接：https://www.bilibili.com/video/BV1ib4y137Ah
硬件拆解及焊接部分可参照本视频，软件刷机部分请务必以本文为准。





第一步：备份本机校准、配置文件

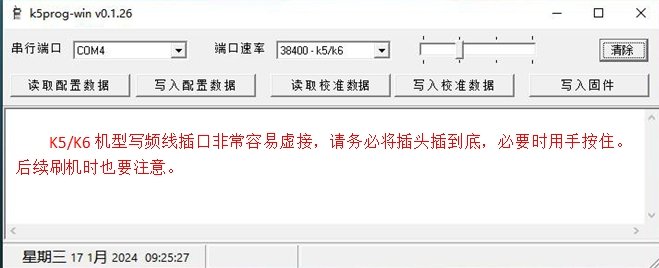

正常开机状态下，使用开源刷机软件 K5prog 执行以下操作
(建议使用 v0.1.26 版本，v0.1.27 版本有 bug)



①选择正确的端口，使所有按钮可用。
② 点 击 第 三 个 按 钮“ 读 取 校 准 数 据 ” ， 读 取 成 功 会 弹 出 保 存 界 面 ， 保 存 为“my-calibration.bin”。（此文件包含硬件参数校准信息，必须备份！建议终身保留以备恢复。）
③点击第一个按钮“读取配置数据”，读取成功会弹出保存界面，保存为“my-config.bin”。
（此文件包含了菜单设置信息、开机字符和信道信息等，如无特别需要可不备份，不同固件   的菜单设置可能不通用。）

第二步：拆机
①拆掉电池、天线和旋钮盖。
②用撬棒插入主机背面底部正中位置缝隙，向上撬出铝制背板。
③向下后方抽出背板。前盖和主板间有扬声器导线连接，此处用力不要过猛，控制幅度，   以免拉断导线。
④拿掉耳机口挡板。
⑤建议将扬声器导线拆焊，以免阻碍后续拆解和焊接，导致拉断导线。最后组装时再对  扬声器导线进行焊接。
⑥拆卸屏幕（难点，请认真看视频教程！）。在屏幕左下角卡扣位置，用撬棒向内按压   同时向上抬起即可拆卸左侧，屏幕左侧松脱后另一侧拆卸相对简单。此处用力不要过猛，控   制幅度，屏幕完全拆卸后应妥善固定，以免拉断、折断背面上方排线。
⑦拆卸全部 5 颗螺丝并分离背板。

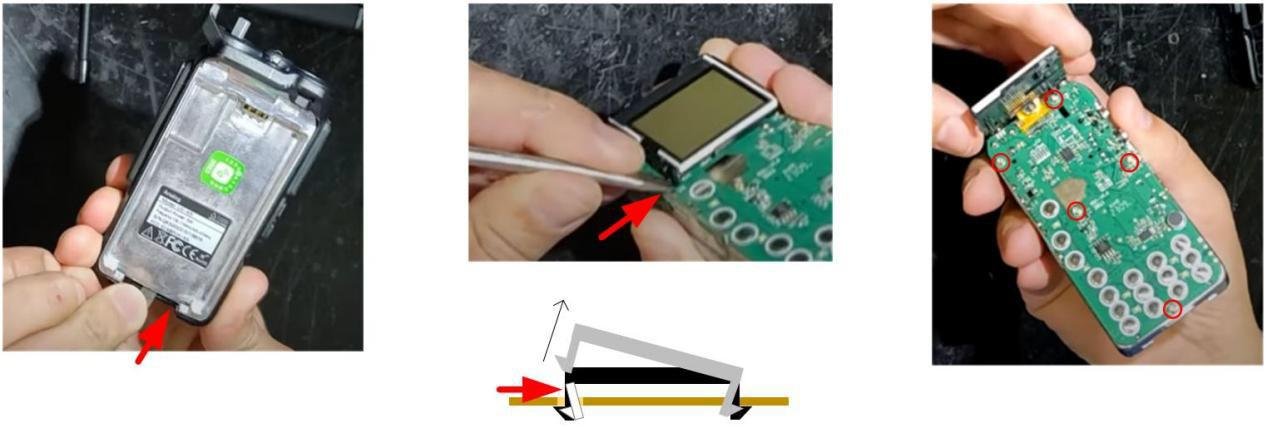

拆后盖                       拆屏幕                         拆螺丝



第三步：更换芯片

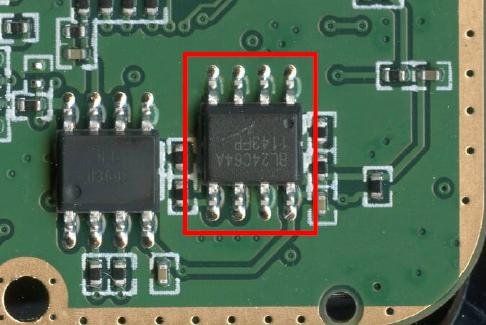

需要更换的芯片位于主板背面右下角，型号为 BL24C64A。

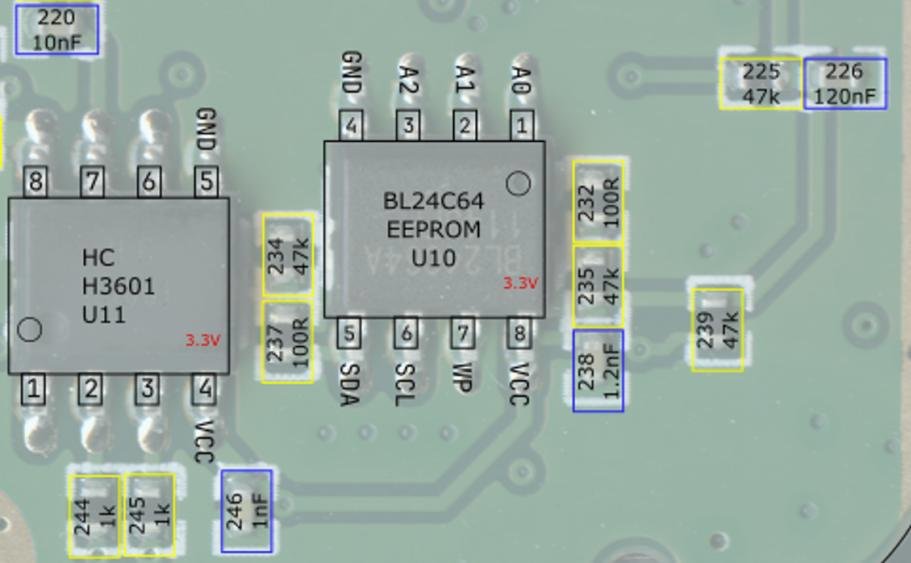

①拆焊及焊接。有动手能力的朋友自行操作，要求芯片方向正确（以第 1 脚圆点为准），焊点饱满，无虚焊、短路，芯片周围的电子元器件保持完好。建议用 300℃左右小刀头烙铁配合助焊剂，不建议用热风枪（高手除外）。手残党可以去手机维修店更换，费用 5-30 元不等。若周围元件遭到破坏，可按下图参数更换补救。

②将主板装回背板。（背板上 3x5mm 导热硅胶垫若脱落，请务必装回对应凸起位置； 电池触点部分过背板孔时当心压弯。）

③装入电池，按住 PTT 键开机，进入刷机模式（此时手电筒常亮、屏幕无显示）。如无法进入刷机模式，检查电池接触片是否错位、焊点及周边元件是否完好。



此时先不要完全组装手台，待后续工作全部完成后再行组装，以便故障返工。此阶段正   常开机后电池电量异常、显示异常、接收异常等均为正常情况，不用担心。后续操作后会恢   复正常。



   第四步：刷扩容固件

刷机模式下，使用 K5prog 软件点击第五个按钮“写入固件”刷入最新版扩容固件（以

“K”或“H”结尾的固件，例如 LoseHu118K.bin、LoseHu118H.bin）。



第五步：刷原机校准、配置文件

正常开机状态下，使用 K5prog 软件执行以下操作：

①点击第四个按钮“写入校准数据”，选择之前备份的“my-calibration.bin”文件写入。

② 如需要恢复配置文件， 点击第二个按钮“ 写入配置数据” ， 选择之前备份的“my-config.bin”文件写入。如无需要可省略此步。



关于校准数据，尽量刷原机备份，若确实丢失或损坏，可刷同型号、同版本的备份替代。



小贴士
如电量显示异常，在菜单“电池大小”选项选择正确或相近容量并在“电池调压”选项调整至实际电压。实际电压使用万用表测量电池背面触点获得。
参数一般在 1900-2000 之间。如无法调整至合理电压请检查校准文件。
开机画面需要在“开机显示”选项设置后才能显示。
中文信道名需要在“信道显示模式”选项设置才能显示。
MDC1200 信令需要在“首尾音”选项设置才能开启。

使用开源写频软件“chirp”可自由编写开机字符、中文信道和 MDC 联系人； 使用“K5K6 开机图片”程序可自由更换开机图片；
以上程序均可在群文件中获取最新版。

LOSEHU 固件操作方法请参见 GitHub 页面或群文件。

故障排查
按键错乱、无法保存设置，请检查芯片焊接或更换芯片。

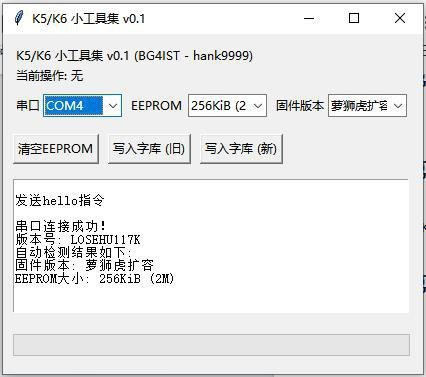

字库写入失败，请尝试使用“小工具集”清空 eeprom 后重写，如仍失败请更换芯片。发射接收状态异常、功率异常、灵敏度异常、电量无法校准，请重刷校准文件或更换校
准文件。
汉字显示为黑块，屏幕显示排版异常，请尝试“参数复位”，如仍异常请按教程重刷。
