![](/uploads/allimg/240315/1-240315192543537.jpg)

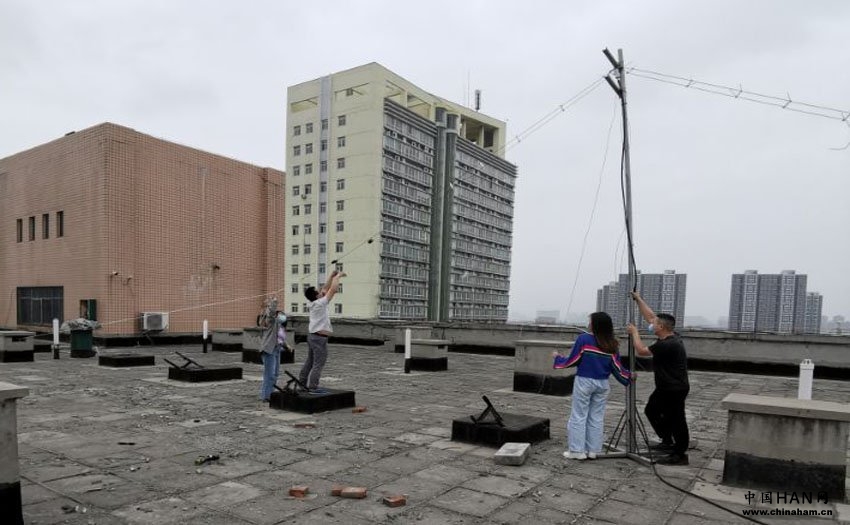

我们完成后,它需要调试。天线调试的目的是通过调整天线元件的长度使天线系统在收发器频率上谐振。使天线系统的阻抗与收音机的收发器阻抗相匹配。调试一般使用驻波仪、功率计或天线分析仪。
准备
天线(待调试)、无线电(或收发器)、50欧姆同轴电缆、测试仪(SWR计/笔)
![Test Installation](/uploads/allimg/240315/192F63330-1.jpg)
请按照上面所示连接天线、无线电和SWR计或其他仪器,然后我们可以开始测试。此外,天线调试至少需要两个人。一是缩短天线的长度振荡器,另一个是在无线电室发射测试信号并观察SWR计显示器上的变化。
调试原理
![SWR&Frequency](/uploads/allimg/240315/192F63319-2.jpg)

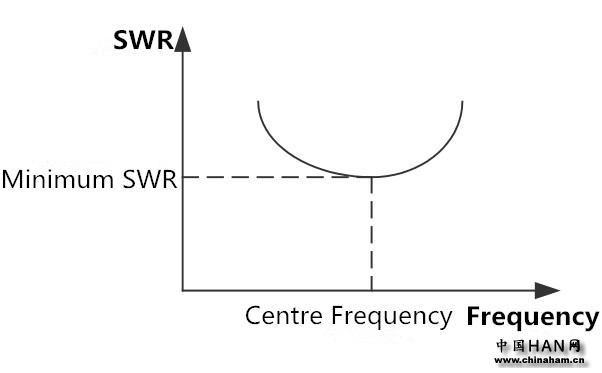

上图显示了谐振频率附近半波偶极天线的SWR和频率曲线。换句话说,该频率是SWR最小时天线的谐振频率,也称为中心频率。
排除故障
![Antenna Debugging](/uploads/allimg/240315/192FB001-3.jpg)

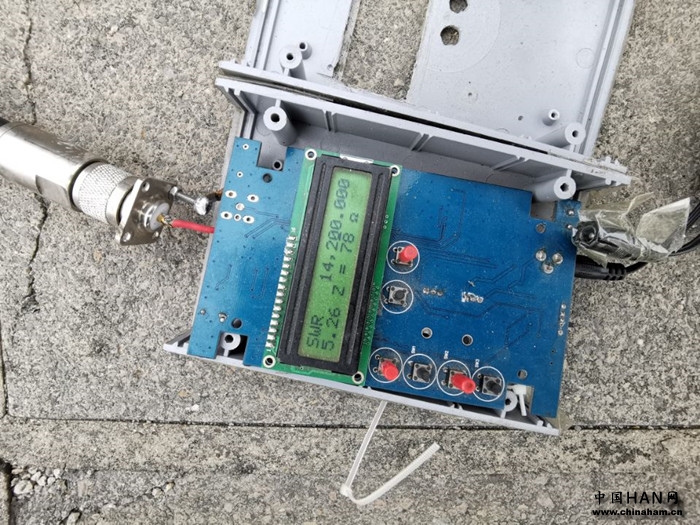

因此,当修剪天线的长度时振荡波,在某个中心频率驻波比越来越小就可以了。
