天线极化

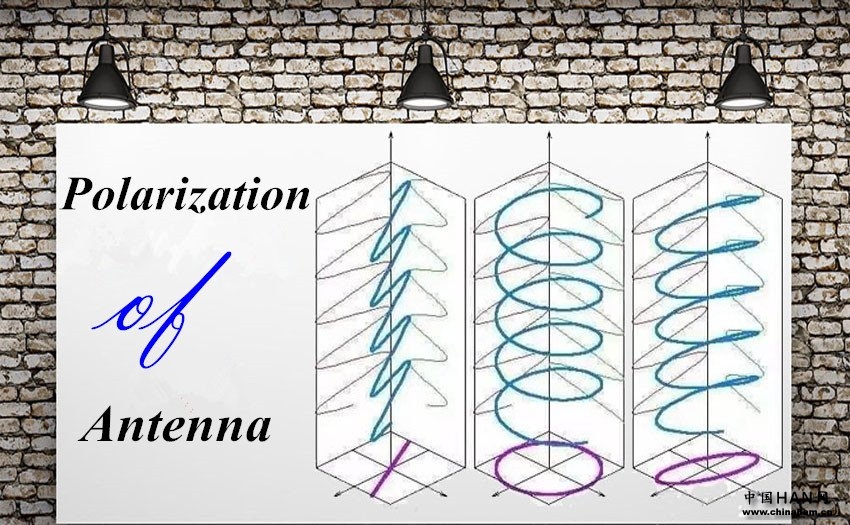

天线的极化是指天线电场在其最大辐射方向上的空间矢量方向。有三种偏振，包括线偏振、圆偏振和椭圆偏振。其中，线极化和圆极化较为常见。



线偏振

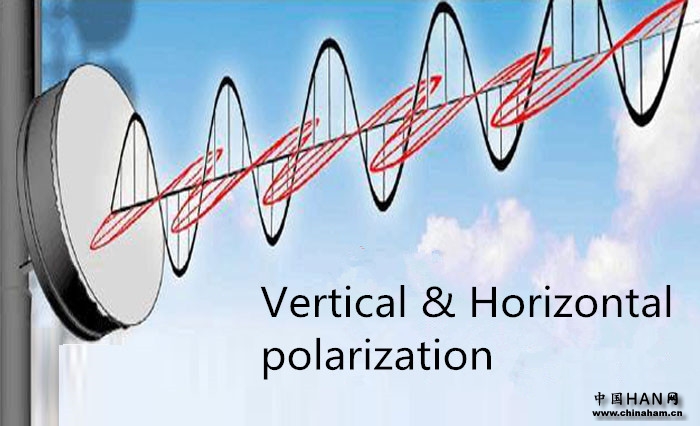

电场矢量在空间中具有固定方向的电磁波称为线偏振。线极化包括水平极化和垂直极化。以地面为参考，电场矢量平行于地面的方向称为水平极化，垂直于地面的方向称为垂直极化。由于电波的特性，水平极化信号在接近地面时会在地面上产生极化电流。由于地面阻抗产生的热能，极化电流将迅速衰减电场信号。垂直极化不容易产生极化电流，从而避免了能量的大幅度衰减，确保了信号的有效传播。因此，在移动通信系统中，通常使用垂直极化。

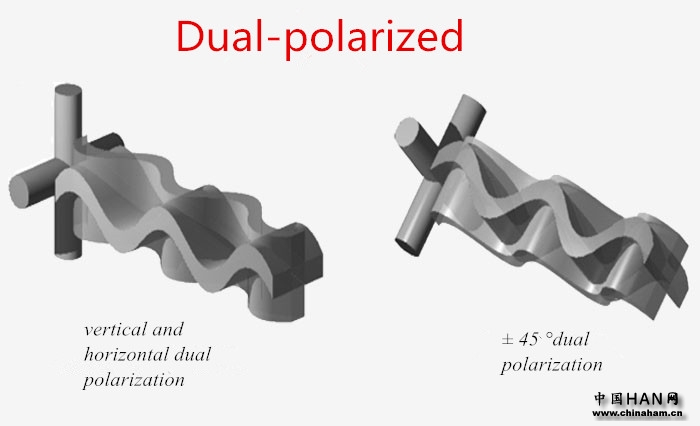

U / V波段的垂直天线和短波波段的垂直地面栅格天线都是垂直极化的。水平极化天线有偶极天线、长线天线、八木天线和蜘蛛网天线。随着新技术的发展，最近出现了双极化天线。常见的双极化天线包括垂直和水平双极化以及45°双极化。就性能而言，后者优于前者，因此在日常使用中总是使用45°偏振。这种双极化组合了极化方向相互正交的+45°和-45°天线，同时在收发器双工模式下工作。因此，它最突出的优点是节省单个定向基站的天线数量。





圆偏振



当无线电波的极化平面和地球表面之间的角度在0°到360°的范围内变化时，也就是说电场的大小不变，方向随时间变化，并且电场矢量末端的轨迹在垂直于传播方向的平面上。当投影为圆形时，称为圆偏振。圆极化的主要优点是，当使用它进行传输时，如果使用线极化进行接收，则任何方向的线极化都可以从圆极化接收无线电波，而不是从线极化接收。圆极化主要用于卫星通信，根据电场旋转方向可分为左旋圆极化和右旋圆极化。
