常见类型的短波天线

常用的短波天线主要分为三类，垂直天线（GP）、偶极天线（DP）和八木天线（Yagi）。此外，还有框架式、菱形式、碟形式等。这里我们主要讨论前三种类型的天线，其中重点是偶极天线及其变形。

在使用方面，GP天线主要用于短距离通信，尤其是依靠地波传输的短距离通信，效果非常好。DP天线的短距离通信效果很糟糕。由于高度限制，普通火腿不可能架设很高的天线。一般来说，5-10米高的GP天线适合架设。但是对于短波波长来说，这样的高度是不够的。例如，一个180米的波浪，即使是1/2波长也有90米高，这对普通火腿来说根本不可能。因此，如果要在短波全范围内使用，5-10米高的短波天线必须进行敏化，因此传输效率很低。

通常，GP天线用于21-29M频段，GP天线不再用于较低频段。此外，GP天线的防雷也比较难做。不可能在天线旁边建一个比天线高的铁管避雷针。

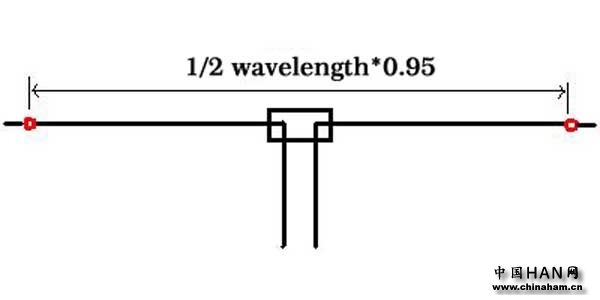

图1: DP天线

图1显示了典型DP天线的结构。红色部分是绝缘体，与两端的牵引绳分开。主振荡器长度为1/2波长* 0.95缩短率。为什么使用1/2波长？这是因为1/2波长中心抽头在每一端都是1/4波长，因此天线的阻抗为50欧姆以匹配发射机。

DP天线主要使用天波通信。远距离通讯效果很好，安装简单。它不需要架设很高的天线，生产成本低，因此被大多数无线电爱好者采用。DP天线有多种变化形式。我来给大家一一介绍一下。

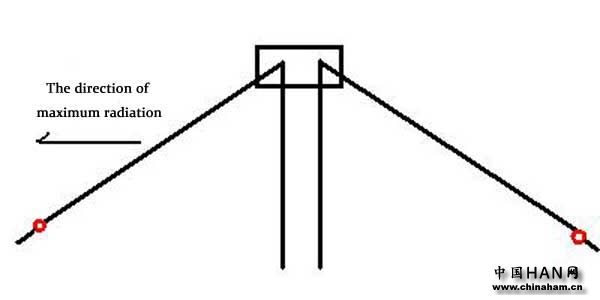

图2:倒V形天线

倒V形天线，这是DP天线的一种变体。其中一件事可以节省天线的占地面积。另一方面可以改善原有DP天线的近距离地波通信效果。但这样做后，天线具有方向性，参见图2中的最大辐射方向。

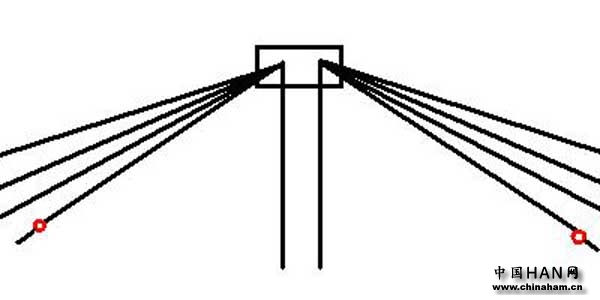

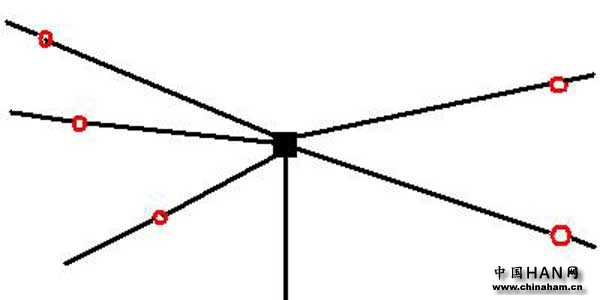

图3:多频段倒V型天线

由于短波发射机可以在0-30米的各种波段中工作，因此单一长度的天线无法满足我们的需求，并且为每个波段制作一个天线是不现实的。这样，我们就需要一个多频段的倒“V”型天线。这样做的好处是节省占地面积，并且不需要几根天线来回切换。但是，这样做的缺点是每个波段振荡器相互影响，并且需要逐个修整振荡器的长度以达到最佳匹配状态。

DP天线需要将振动器分成相同的两半。对于一个有经验的火腿来说，一个多波段天线可以在一个小时内制作完成。那么对于新手来说，有什么好的方法来使用手边的收音机呢？当然可以！我们来谈谈单极天线。

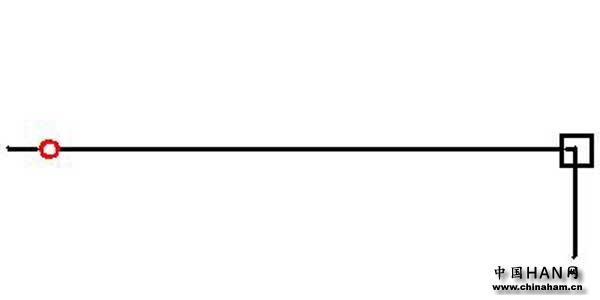

图4:单极天线

图4显示了单极天线的原型。只要振动器的长度足够长，就可以覆盖每个频段。单极天线只有一个振动器。如果用作多频段天线，则需要天线调谐器来适应不同的频段。

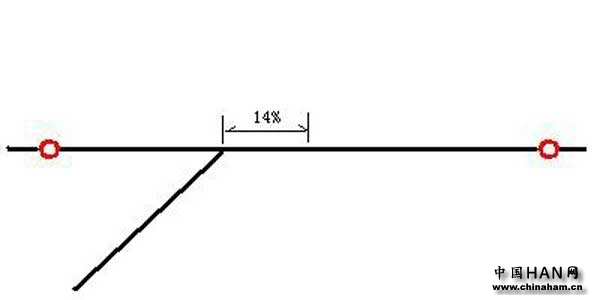

图5:偏移天线

图5也是一种单极天线:WINDOM，也称为偏移天线。振动器的长度为1/2波长* 0.95，馈电点偏离中点14%，馈线为单线。

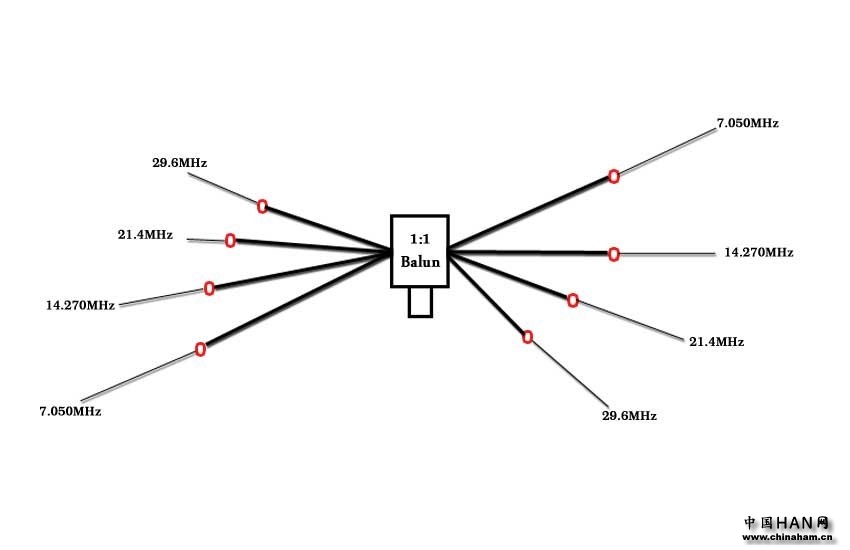

图6:多波段单极天线

单极天线也可以制成多频带。图6是一个多频段单极天线，中心添加了一个1:5巴伦。

值得注意的是，单极天线可能具有高电压，因此发射器必须可靠接地，天线振动器应放置在不可触及的地方，以防止触电。

其实短波天线并不神秘，只要调整好就很好用。例如，我自制的“W”天线是倒“V”天线的变体，效果令人满意。因此，只要你掌握原理，开动脑筋发挥想象力，你也可以设计出一款出色的短波天线！
