关于MMDVM工作模式及三网互通的简单说明

MMDVM热点板可以支持多种数字模式(DMR,C4FM,D-Star,P25,NXDN,其中C4FM又可以称为Yaesu System Fusion),但是在同一时刻,只能工作在一种模式下。如何理解,请看下面的说明。

首先,要知道一台设备只能使用一种数字模式。DMR设备(主要品牌有摩托罗拉,特易通,海能达等)只能在DMR模式下通联,YSF设备只能使用C4FM模式(八重洲设备),D-Star设备(i-Com,建伍),P25设备(摩托罗拉、建伍)同样。虽然有支持多种模式的设备(比如传说中的DV4),但某一时刻也只能在一种模式下工作。

第二,要知道热点板在工作时的三种状态。

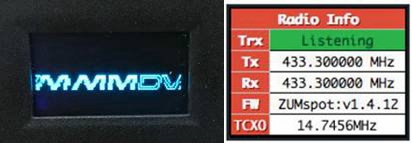

1、待机状态

关于MMDVM工作模式及三网互通的简单说明

热点板屏幕                                  仪表盘

当热点板正常启动后,就进入待机状态,此时热点板一方面等待接收来自网络(所接入的服务器或反射器等)的数据,另一方面等待接收电台(手台或车台)发出的射频信号,随时转为工作状态。

在待机状态时,热点板会对射频信号进行检测。

当热点板打开多种模式时,如打开了DMR,C4FM,D-Star,P25四种模式,热点板会对射频信号进行循环检测,示意如下:

DMR→C4FM→D-Star→P25→DMR→C4FM→D-Star→P25……(顺序仅为示意,不是实际的检测顺序)

当只打开两种模式时,如DMR,C4FM,示意如下:

DMR→C4FM→DMR→C4FM→DMR→C4FM→DMR→C4FM……

打开不同模式组合时的情况类似,不再详述。

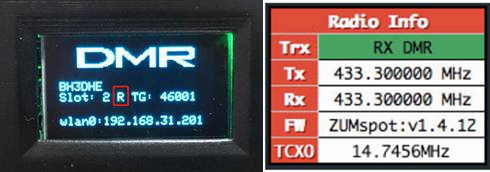

2、接收状态(注意屏幕中的“R”)

关于MMDVM工作模式及三网互通的简单说明

热点板屏幕                                      仪表盘

当热点板检测到符合某种模式的射频信号,就会退出待机状态,进入此种数字模式的接收状态。此时热点板接收电台发出的射频信号,转化为数据流,通过网络发送到所接入的服务器或反射器。示意如下:

电台(发射)→热点板(接收)→网络→服务器/反射器……

当电台停止发射,热点板检测不到射频信号时,将退出接收状态。

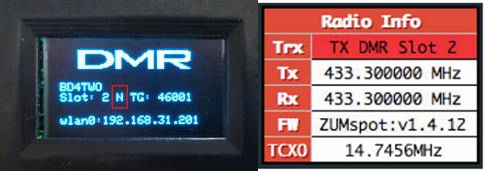

3、发射状态。(注意屏幕中的“N”)

关于MMDVM工作模式及三网互通的简单说明

热点板屏幕                                      仪表盘

当热点板接收到服务器、反射器等从网络发来的数据,将退出待机状态,进入到数据所对应的数字模式射频信号的发射状态,相应的电台将可以接收到信号,解除静噪播放语音。

如接收到DMR数据,将进入DMR模式进行发射;接收到P25数据,则进入P25模式发射。示意如下:

……服务器/反射器→网络→热点板(发射)→电台(接收)

当服务器/反射器停止发送数据时,热点板将退出发射状态,返回待机状态。

在通联过程中,热点板会在这三种工作状态间转换,比如,当发起呼叫时:

待机→接收→待机→发射→接收→发射……发射→接收→待机

当应答一个呼叫时:

待机→发射→接收→发射……发射→接收→待机

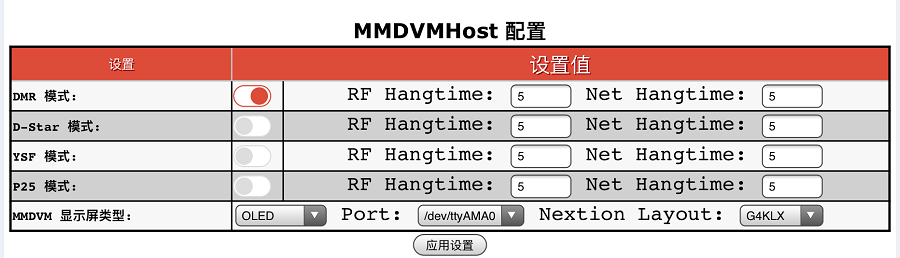

在实际情况下,我们会发现当松开电台的PTT,或通联的对方话音结束,热点板会在当前模式下停留一段时间,然后才会返回待机状态。这是为了保持当前通话不被其他模式下可能存在的通话所打断的一种设计,具体的停留时间可以在配置页不同模式开关后面的Hangtime中进行调整。

关于MMDVM工作模式及三网互通的简单说明

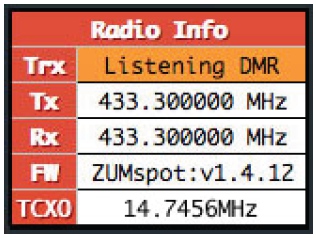

仪表盘(悬停状态)

关于MMDVM工作模式及三网互通的简单说明

通过以上对热点板工作状态的了解,我们就知道了“热点板在同一时刻,只能工作在一种模式下”的意思了。简单说就是,先接收到哪种模式的信号,就进入哪种模式工作,其他模式暂时无法启动。

如一个热点同时打开了DMR和C4FM模式,并且都接入了可以模式互通的通话组和房间的情况下,使用DMR或C4FM的设备都可以发射,但在接收时,只有一个模式的设备能接收到网络过来的信号,而另一个设备接收不到,就是这个原因,不是热点板设置不正确或设备故障。

热点板可以支持的应用场景:

  • 两个不同热点板间的同种数字模式的通联(需接入相同的通话组或进入相同的房间,具体按对于模式的要求)。
  • 两个不同热点板间的不同种数字模式间的通联(需接入指定的通话组或房间,具体按对于模式的要求)。目前有DMR,C4FM,P25和D-Star间可以在特定的通话组/房间进行互通(即模式互通)。

热点板不能支持的应用场景:

  • 使用同一个热点板,在两台不同模式的设备间进行通联(热点只能同时工作在一种模式下)
  • 使用同一个热点板,在两台同种模式的设备间进行通联(虽然可以抄收,但是是直频接收,不是通过热点板转发。中继板除外。)

目前,以下不同模式的反射器、通话组之间可以进行不同模式间的互通(互通可能受网络或服务器原因不可用)

  • DMR模式下的BM TG46001通话组、C4FM模式下的CN China1号服务器(YSF80337)和P25模式的TG10404。
  • DMR模式下的BM TG460501通话组、DMR模式下的CN TG46001通话组(需要申请国内MDR ID请见 https://hamclub.net/dv/register,国内DMR服务器IP地址设置方式请见https://hamclub.net/dv/help/pistar)、C4FM模式下的CN CC1号服务器(YSF18829)和P25模式的TG10402。

在互通情况下,使用的建议如下:

1、在通联时,如果使用模式互通的房间/反射器进行通联,请只打开一种模式,否则可能造成无法通联,因为对方传输过来的数据有可能是与你发射使用模式不同的信号先到达热点,比如用C4FM发射,但是从对方过来的数据是DMR先到达。

2、在进行热点板或设备测试时,避免同时打开多种模式,或者使用模式互通的通话组或房间。



关于MMDVM工作模式及三网互通的简单说明
