关于显示呼号还是显示ID的说明

在MMDVM热点使用过程中,在不同模式下的仪表盘、热点板屏幕及电台在不同的情况下,可能或显示呼号,或显示DMR ID,或者显示某些特定的数字等等。以DMR单模式接收为例,如下图所示:

关于显示呼号还是显示ID的说明

下面对不同模式情况下显示呼号或ID的相关概念进行简单说明,希望对MMDVM用户有所帮助。

一、呼号

呼号,是业余无线电台呼号的简称,由一组特定的字母和数字组成,用于区别电台。

在YSF及D-Star模式中,呼号是可直接在设备间传送和显示的。这两种模式的数字无线电格式的设计初衷就是为了业余无线电爱好者使用,所以在模式的设计上,除了可以传送数字格式的语音信号,还可以传送包括发射方呼号在内的其他数字信息。

二、DMR ID与NXDN ID

在DMR及P25模式里,识别不同设备的方法是利用不同设备的数字ID来进行的,所以这两种模式的信号中包含数字语音信号及设备ID的信息,没有特定的“呼号”信息。

为了方便业余无线电爱好者使用这两种模式,BrandMeister团队设计了一整套用来发放、管理DMR ID的体系,用于将业余无线电呼号与DMR ID相对应,使MMDVM对于DMR和P25两种模式的支持成为可能。

没有获得DMR ID的电台是无法通过MMDVM热点板使用DMR模式进行通联的。P25模式下,没有使用ID鉴权的方式,所以可以在设备上可以自行设置ID,使用P25模式和P25模式的其他电台通联。 建议已获得DMR ID的电台使用DMR ID来进行设置。没有DMR ID 的P25电台,无法使用P25模式和DMR模式互通的方式与DMR电台通联。

在NXDN模式下,识别不同设备的方法也是利用不同设备的数字ID来进行的,但与DMR和P25模式不同的是,允许的ID位数不同。所以NXDN使用了另外一套ID系统,需要单独申请使用。

三、同模式下设备(电台)上显示呼号还是ID

1、对于YSF及D-Star模式,同模式下通联双方会直接显示呼号,而并不会显示ID,即便通联的一方或双方都有有效的DMR ID。接收方显示的呼号是从发送方直接接收的,发送方设置什么呼号,接收方就显示什么呼号。

2、对于DMR和P25模式,设备收发的都是ID,显示什么分三种情况说明。

1)屏幕上只显示对方ID。这是DMR和P25设备的基本功能。

2)设置通讯录。对于DMR和P25模式,如果在接收方的设备上设置了对应ID的联系人名字(一般设置为呼号,如下图),将在屏幕上显示对应的名字。通联双方接收发送的都是ID,而呼号或者名称是在接收方设备上存储的,存的什么就显示什么。如果没有设置对应的名称,则只会显示ID。(DMR模式一般叫数字联系人,P25模式叫Call List)。由于各种电台对于可存储的联系人数量都有限制,大部分上限为1000个,而目前仅国内DMR ID的数量已经远远超过了此上限,再加上部分电台不支持导入联系人功能,手动输入费时费力,所以使用存储联系人的方法有一定的局限性。

关于显示呼号还是显示ID的说明

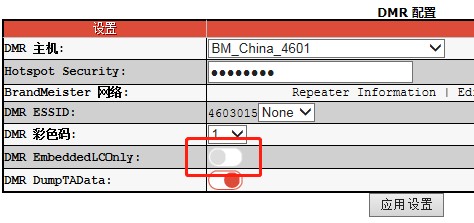

3)别名(Talk Alias)显示功能。某些DMR设备,可以识别并显示附加在标准DMR格式外对讲机名称(别名),如海能达PD980/PD780/自由通878等设备。此功能不是所有DMR设备都具备,且需要在接收方设备上打开此功能,且Pi-Star 的DMR配置部分需关闭DMR EmbeddedLCOnly选项,即在热点板发出的信号中会包含别名的信息,从而被具备这个功能的电台接收和显示。

关于显示呼号还是显示ID的说明

根据情况不同,显示的别名有三种情况:

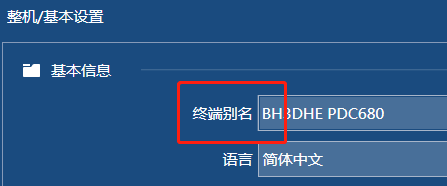

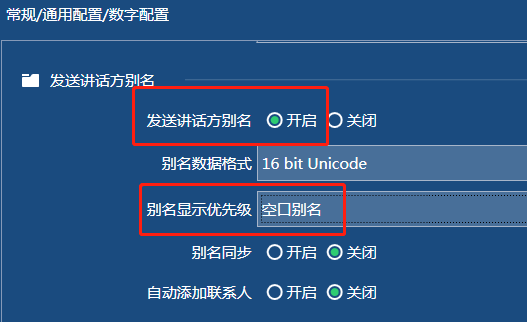

  • 显示发送方设备上设置的别名。发送方设备上设置什么,接收方就显示什么。要实现这个功能,发送方要在设备上设置别名(或对讲机名称等),并打开发送别名的功能(有的设备没有别名发送选项,默认是发送的)。如以下截屏所示(分别为MOTOTRBO和海能达)。DMR设备基本都支持发送别名的功能。

关于显示呼号还是显示ID的说明

关于显示呼号还是显示ID的说明

关于显示呼号还是显示ID的说明

  • BM服务器根据发送方DMR ID对应的ID注册信息,生成别名,发送给接收方。一般显示的信息可能包括呼号、姓名、城市等。

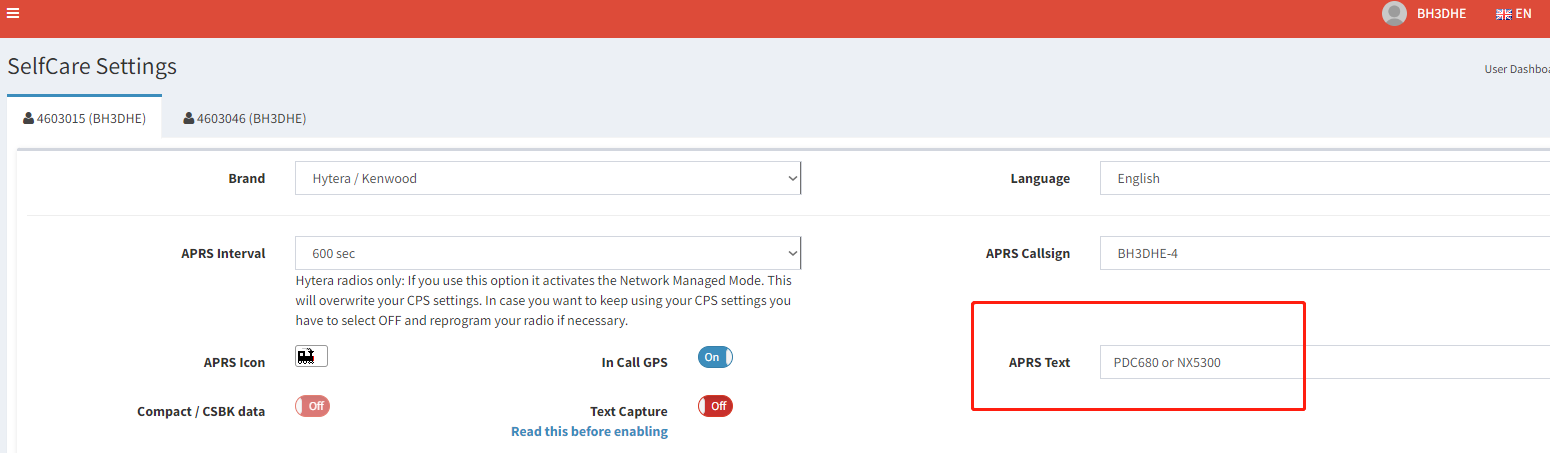

  • BM服务器根据发送方DMR ID对应的SelfCare中的登记信息生成别名发送给接收方。一般显示的信息可能呼号、设备信息等。

关于显示呼号还是显示ID的说明




关于DMR模式的其他说明:

  • 某些DMR设备,如TYT MD380/390,通过特殊的固件,支持单独的DMR ID数据库,可以存储多达十几万个DMR ID的数据,可以做到直接显示呼号,并且可以支持“Talker Alias用户别名”显示。TYT MD760、BF DM1801、BF DM5R等电台,可以使用第三方openGD77固件,支持别名显示和1万联系人数据库。
  • 对于自由通868UV/878UV等设备,本机直接拥有大容量内存,可以存储十万个以上的联系人,并且支持联系人通讯录导入功能。
  • 支持存储大容量DMR ID数据库的机器,除了可以显示呼号外,有的还可以同时显示这个呼号在申请DMR ID时填写的姓名、所在城市等内容。
  • 对于其他支持联系人导入功能的设备,可以自行在DMR ID申请网址下载DMR ID数据库,按格式进行修改后自行导入。DMR ID数据库下载地址请见文末链接。

-------------------------------------------------------

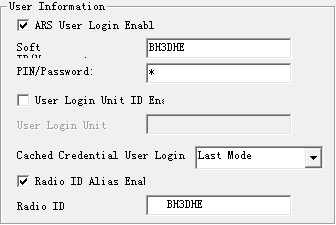

4)对于P25模式,某些P25设备,如XTS2500/XTS5000及APX系列,支持Soft ID功能,可以利用这个功能进行呼号的显示。接收方显示的名称(呼号)是发送方设备上设置的名称。需按下图所示进行设置。

关于显示呼号还是显示ID的说明

关于显示呼号还是显示ID的说明

四、同模式通联,仪表盘及热点板屏幕的显示

1、对于YSF及D-Star模式,同模式下仪表盘会直接显示通联双方的呼号。

对于YSF模式,存在特殊的情况造成同样使用YSF设备的用户之间无法看到对方呼号。这种情况一般是由于两个用户接入了不同YSF房间,而这两个房间都接入了相同的DMR通话组,这样,没有DMR ID的YSF用户就无法在对方的设备上显示本机的呼号。具体原因可以见后续第五节的解释。

2、对于DMR和P25模式,由于收发的都是ID,在仪表盘能够显示呼号是需要有一个DMR ID和呼号对应的数据库支持的(P25模式同样使用MDR ID数据库)。这个数据库文件是随着Pi-star系统写到热点板的TF卡里的,并会随着Pi-star系统的更新而更新(更新,并非升级)。

如果数据库中没有对应的ID信息,那么在热点板或仪表盘上只会显示DMR ID而不显示呼号。如果数据库中存在对应的ID,那么在热点板或仪表盘上就会显示ID所对应的呼号,并且DMR模式在热点板屏幕上还可以显示DMR ID。

注意:DMR ID数据库更新不会引起仪表盘版本号变化,所以即便是相同版本号的仪表盘也可能会有不同的DMR ID数据库,从而导致显示结果不完全相同。

数据库缺少DMR ID信息的可能性很多。Pi-star系统长时间未更新,或者虽然已经更新到最新的数据库,但个别刚刚申请到ID的用户已经开始进行通联了,都会只显示DMR ID。还有可能是Pi-star系统更新不完整造成的。由于网络原因,Pi-star系统更新时间较长,而且可能会因为网络或操作原因造成下载不完整,造成数据库缺失,只需要再次尝试更新Pi-star系统即可。

3、对于热点板外接的OLED屏,显示呼号或ID的内容是和仪表盘相同的。

4、对于外接的大屏幕,除了可以显示呼号外,还可以同时显示这个呼号在申请DMR ID时填写的姓名、所在城市等内容,有的可以支持“Talker Alias用户别名”显示。这些都是大屏固件的功能,所显示的信息也是从Pi-Star中取得的。要实现正确显示,可能需要在Pi-Star中安装对应屏幕的驱动程序,以及在屏幕上安装固件。请按照不同品牌、型号的屏幕下载安装。



五、跨模式通联热点板及仪表盘显示(以DMR和YSF跨模式通联为例)



当DMR端发射,YSF端接收时,信号的传递过程所经过的主要设备如下:

1、DMR设备

2、DMR模式热点板

3、DMR模式服务器

4、YSF模式服务器

5、YSF模式热点板

6、YSF设备

1-2:传送的是包含发射设备ID的DMR格式的射频信号

2-3:传送的是包含发射设备ID的DMR格式的数据信号

信号到达DMR模式服务器,根据设备ID,依据服务器上DMR ID数据库的信息,就可以提取出对应DMR ID的呼号信息,并将此呼号信息传送给YSF模式服务器,然后继续通过YSF模式热点板,到达接收端的YSF设备,并在YSF设备上进行显示。

一种特殊情况:对于与DMR互通的YSF反射器,如果DMR方的用户信息未在DMR ID数据库中更新,DMR用户的呼号信息无法获取,则会将DMR ID作为呼号发送到YSF方,这样情况下YSF电台的呼号显示的位置会显示对方的DMR ID。

当YSF端发射,DMR端接收时,信号的传递过程与上述过程相反。

6-5:传送的是包含发射设备呼号的YSF格式的射频信号

5-4-3:传送的是包含发射设备呼号的YSF格式的数据信号

信号到达DMR模式服务器,根据设备呼号信息,依据服务器上DMR ID数据库的信息,如果有对应的呼号,就可以提取出对应DMR ID,此ID继续通过DMR模式热点板,到达接收端的DMR设备,并在接收端设备上显示呼号和/或ID信息。

如果发起呼叫的YSF用户没有DMR ID,则在DMR服务器的DMR ID数据库中就不会有对应信息,为了符合DMR模式的数据格式,根据服务器的设置,可能会自动赋予ID号46001,或者设置为YSF服务器管理者的ID,然后继续按照以上路径传送,这样在接收端的热点板或DMR设备上就会显示46001的ID信息或YSF服务器管理者的呼号。

--------------------------------------------------

DMR ID数据库下载链接:(在Radioid.net或www.dmr-marc.net注册的)



国际DMR ID数据库等下载页面:https://ham-digital.org/status/

csv格式DMR ID数据库链接:https://ham-digital.org/status/users.csv

自由通格式的联系人数据库、通话组列表等下载链接:

http://www.pistar.uk/downloads/anytone/



国内DMR ID数据库下载链接(在https://hamclub.net/dv/register注册的)

http://mmdvm.cc/dmrid/china/DMRIds.csv.gz

------------------------------------------------------
