一、前言

随着IP网络技术的发展，APRS的传输媒介不局限于无线分包通信，还有效利用了现有的因特网进行远距离传输。APRS的应用也不局限于位置报告，还扩展到气象信息、数据遥测、实时交流以及其它数据的发布。因而对于业余无线电爱好者来说，APRS不仅是是在UV上的一种扩展，更是爱好者建立的覆盖全球的位置信息为主的信息发布和查看系统。

二、实现的功能

此次架设要实现以下功能：

比如我带有一台aprs电台，通过一个约定的频率，能把实时信息通过架设的中继（DIGI）传给另外一个持有aprs电台的爱好者，同时依托互联网网关（IGATE），将信息传到APRS服务器，依托外界设备通过互联网浏览查看实时信息。（RF-IS：电台台站 → 数字中继 → 互联网网关）；

同时，我能够使用aprs电台接收到通过中继（DIGI）发出的全世界的（看你选择的过滤条件）aprs爱好者的实时信息（IS-RF：互联网网关 → 数字中继 → 电台台站）。

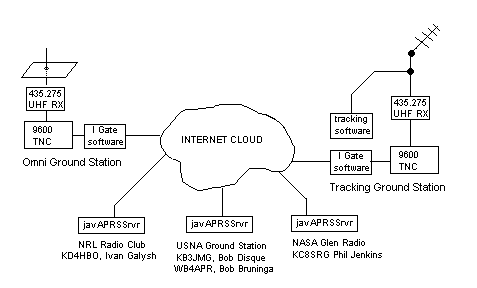

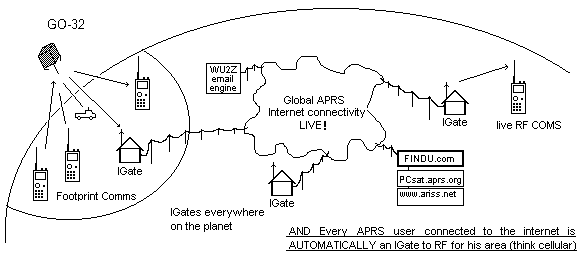

RF—IS传递路径：电台台站 → 数字中继 → 互联网网关 → 二层服务器 → 枢纽服务器 → 核心服务器（网络广播）。

IS—RF传递路径：核心服务器（网络广播）→ 枢纽服务器 → 二层服务器 → 互联网网关 → 数字中继 → 电台台站。

IS—IS传递路径：网络终端台站 → 二层服务器 → 枢纽服务器 → 核心服务器（网络广播） → 枢纽服务器 → 二层服务器 → 网络终端台站。

另外设备扩展了气象信息，能够把采集到的实时信息上传或是下发。此处设备只采集实时的设备周边气象信息，采集的信息仅作为爱好者研究交流使用。

三、架设使用设备清单

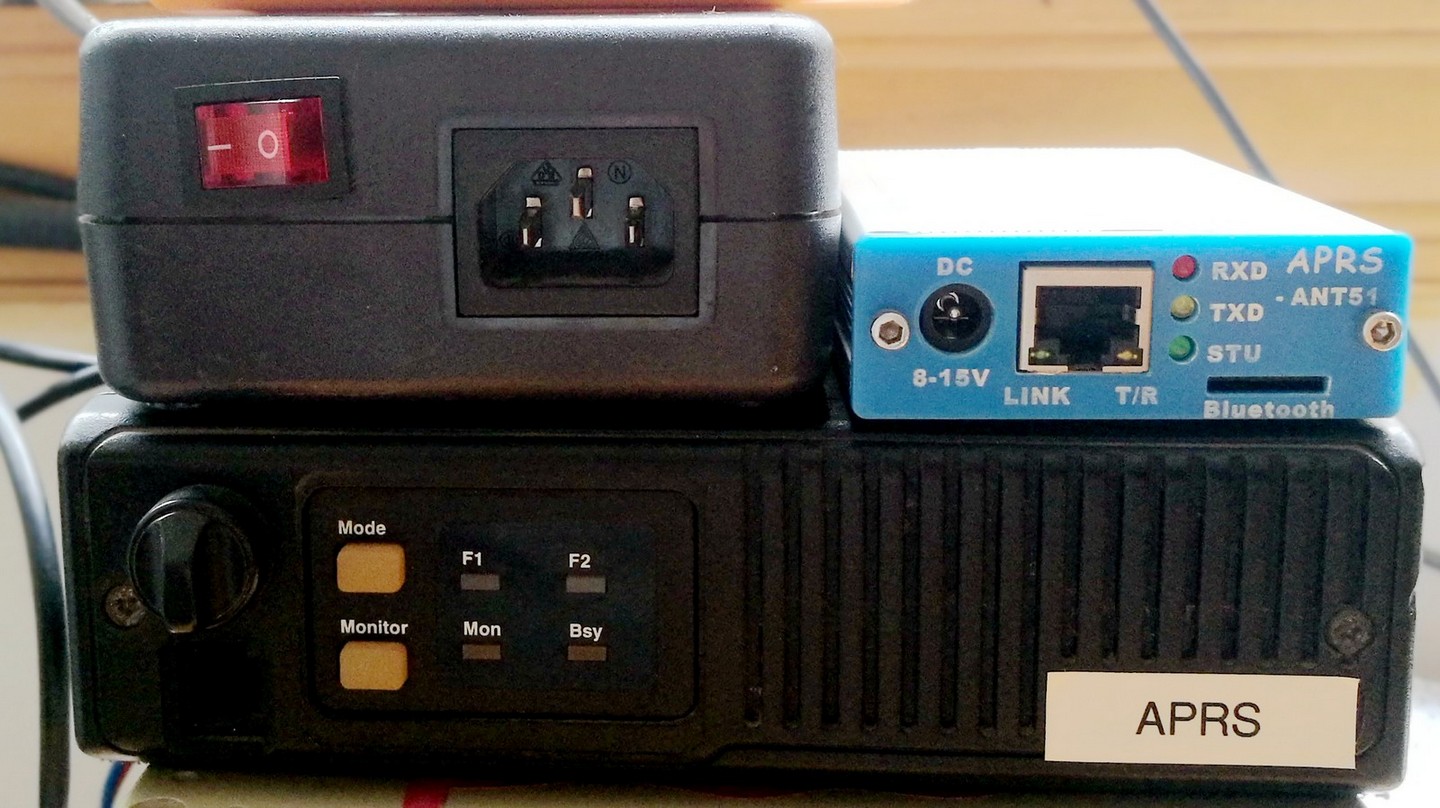

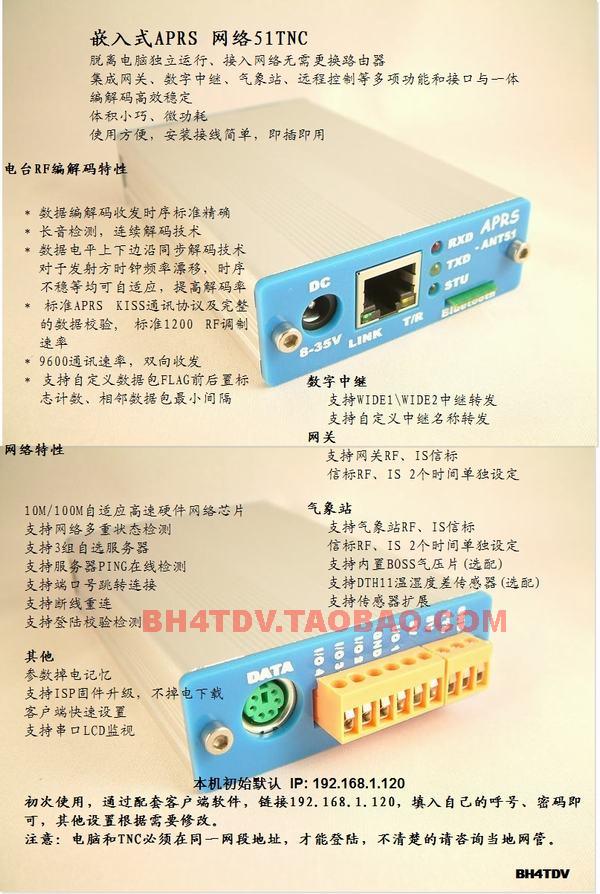

1、51TNC：它是一款嵌入式APRS多合一设备，DIGI，IGATE一体化设计，通过软件设置既能单独实现DIG/IGATE，也能混合应用，能够脱离电脑独立运行、接入网络无需更换路由器，可以通过客户端随意管理。而且集成网关、数字中继、气象站、远程控制等多项功能和GPS接口与一体，编解码高效稳定，体积小巧、功耗低。

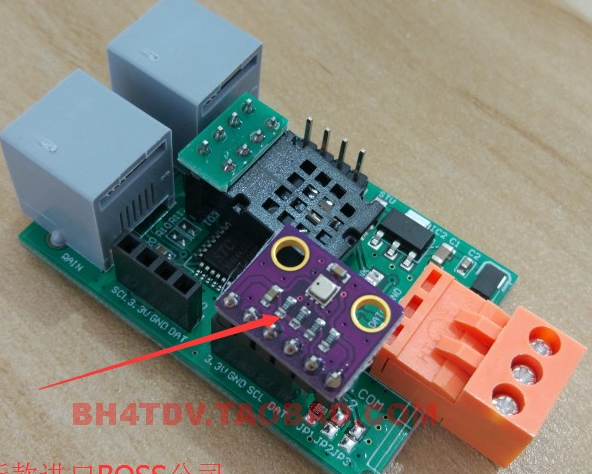

2、即插即用气象板接口板：接口板接插件包括温湿度传感器、气压传感器、气象传感器接口。

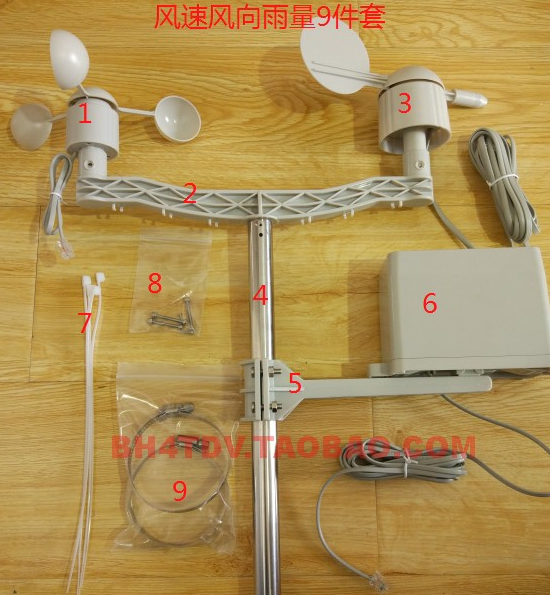

3、风速风向雨量气象传感器套件：安装时候需注意几个事项，雨量安装需要水平，撑杆不能太细，如摇换会影响准确度。风向需要确定方位，可以采用手机自带指南针确认校准。

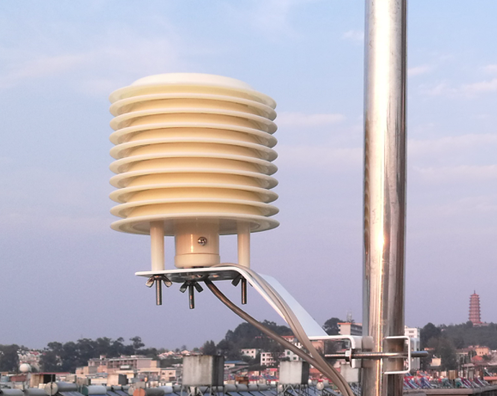

4、小型百叶箱：气象罩，我采用的规格:内径61MM，10层，不够可以加层，层数越高，通风性能越好，测量更准确。可以装入气象板、攀藤PM2.5检测等传感器。配件附有折弯板，用抱箍固定于撑杆。

5、美版GM300（麦仓）：收发电台采用V段25W两信道麦仓，频率很宽，136MHZ—162MHZ，写频须在DOS下运行，尝试过XP无法写频。如在城区使用建议频率换为U段频率，测试对比过解码率要比V段提升一倍多！

6、13.8v戴尔电源：采用12V改装，电源用料十足，不管是做工和屏蔽都做得很好。

7、天馈系统：天线采用华鸿1.2米UV双段天线，做工不错、价格适中，如需要高增益还需换更长的天线。馈线采用3米50—5规格，建议更换更粗的馈线，如-9或是-12。

8、线材辅料：采用室外网线电源线8加2线组（规格：8*0.5无氧铜＋2*1无氧铜），能够实现220V和网络一条线直接上楼顶、不锈钢防雨箱（规格：300*400*180），这个规格的箱子电台、TNC、电源、插座、交换机可以紧凑容纳。天线和气象站撑杆：采用32的不锈钢管，铁件加工焊接成型）、还需准备捆扎带、膨胀螺栓、抱箍等。

四、分享几张架设图

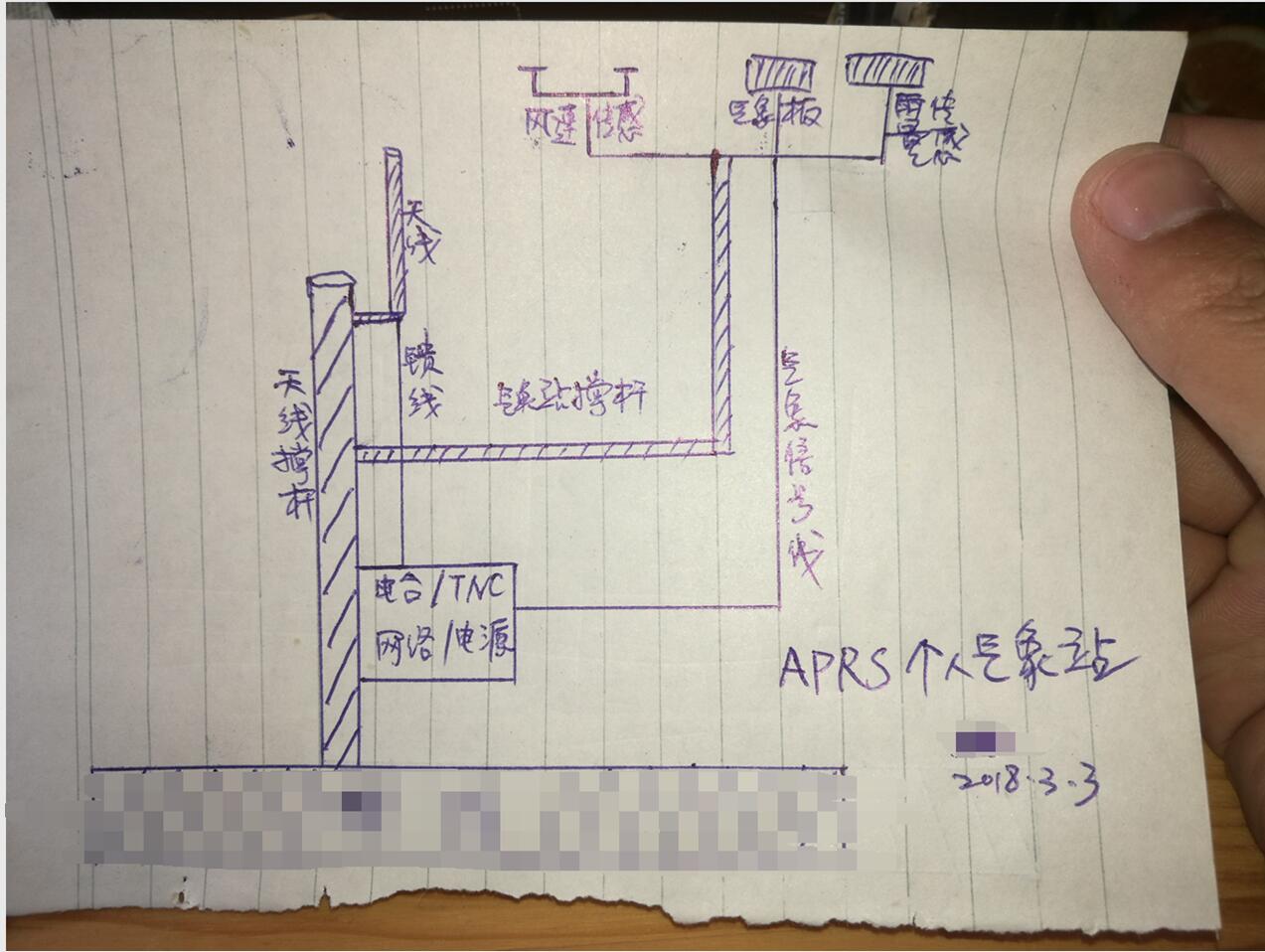

随手画的草图，真的是草图。

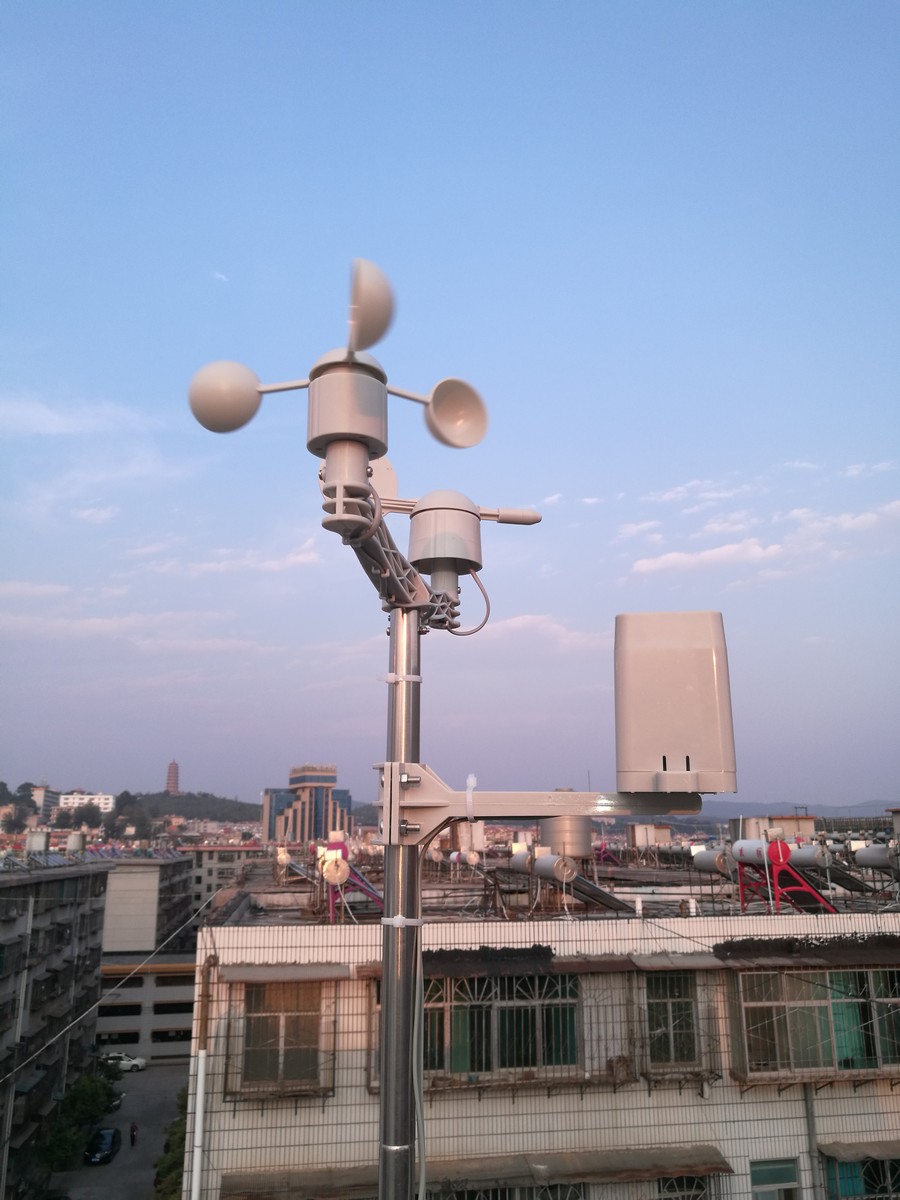

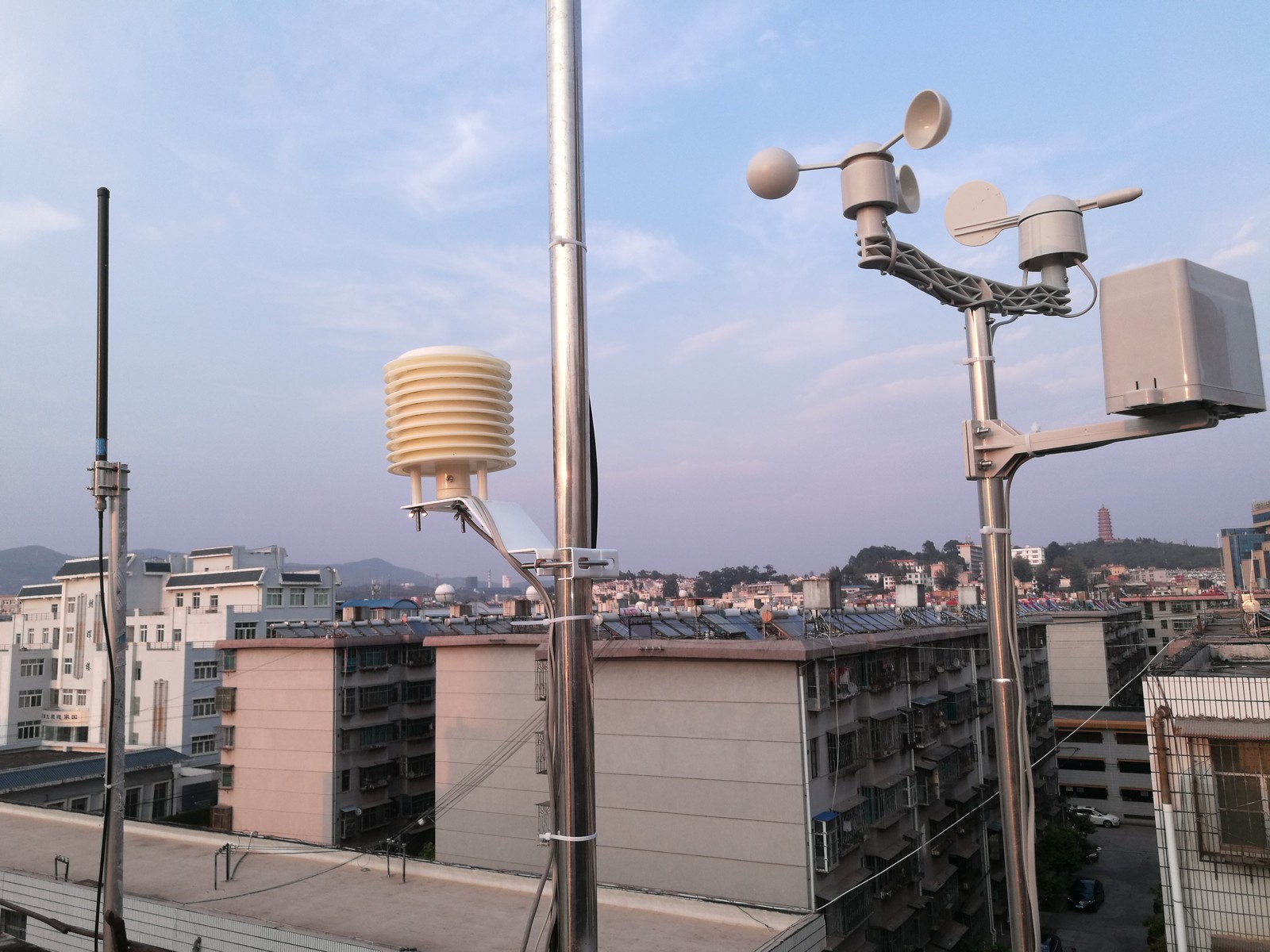

风速、风向、雨量传感器特写

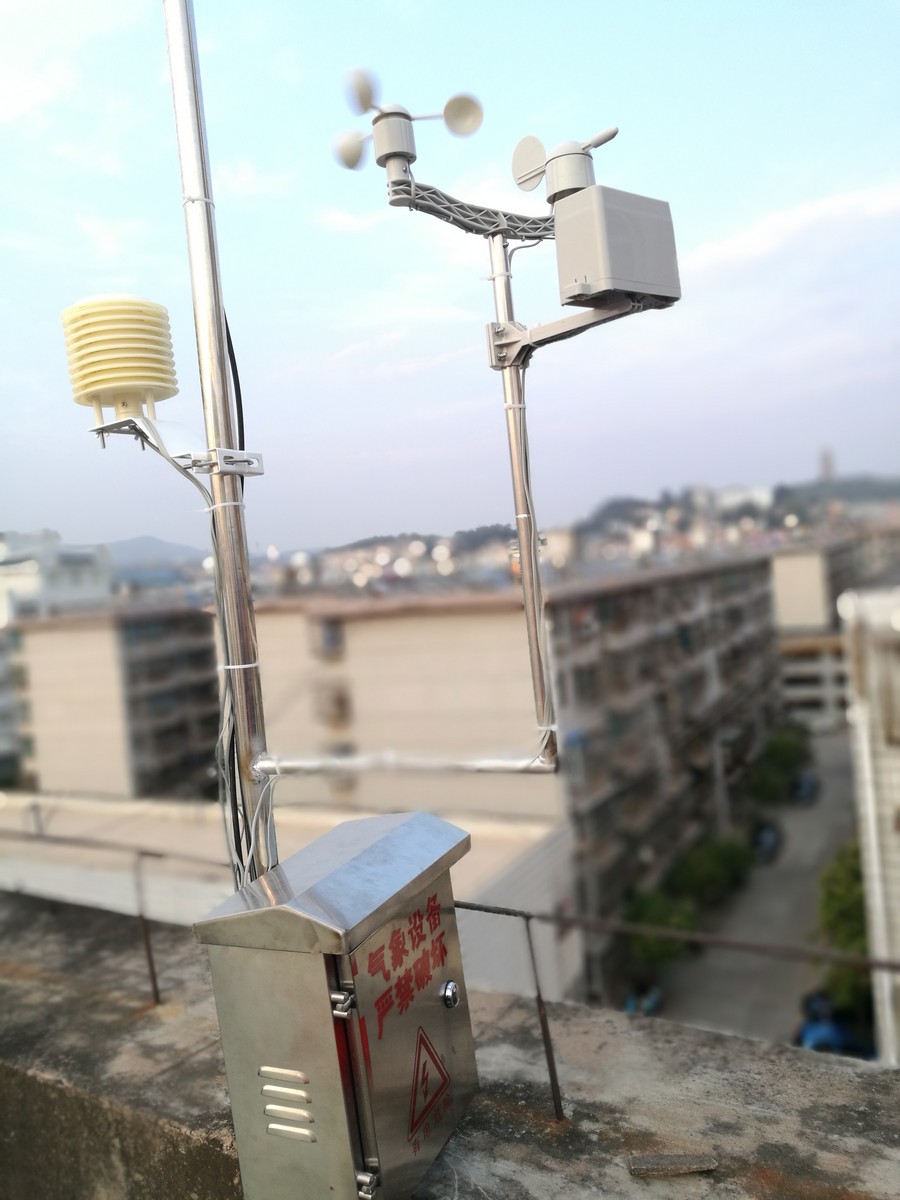

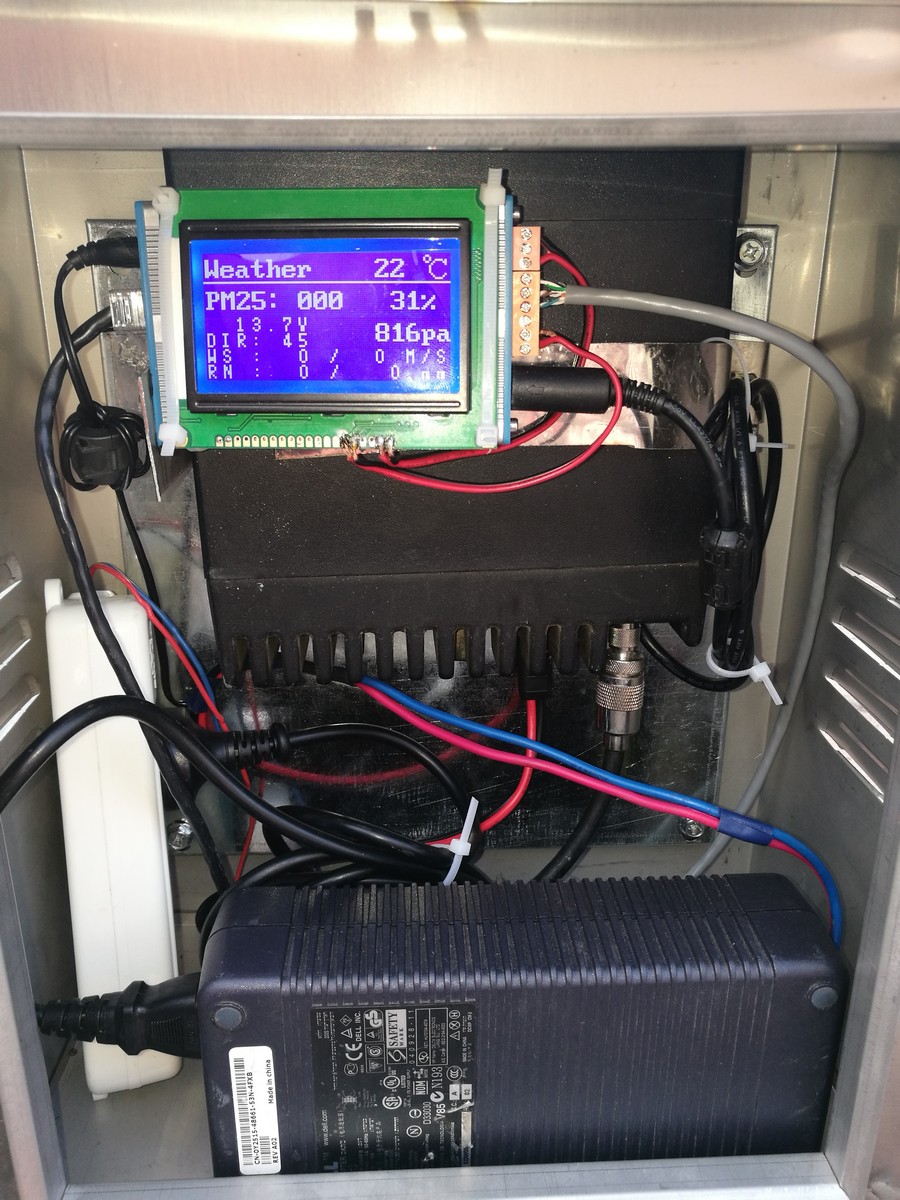

放置电源、TNC、电台的不锈钢机箱

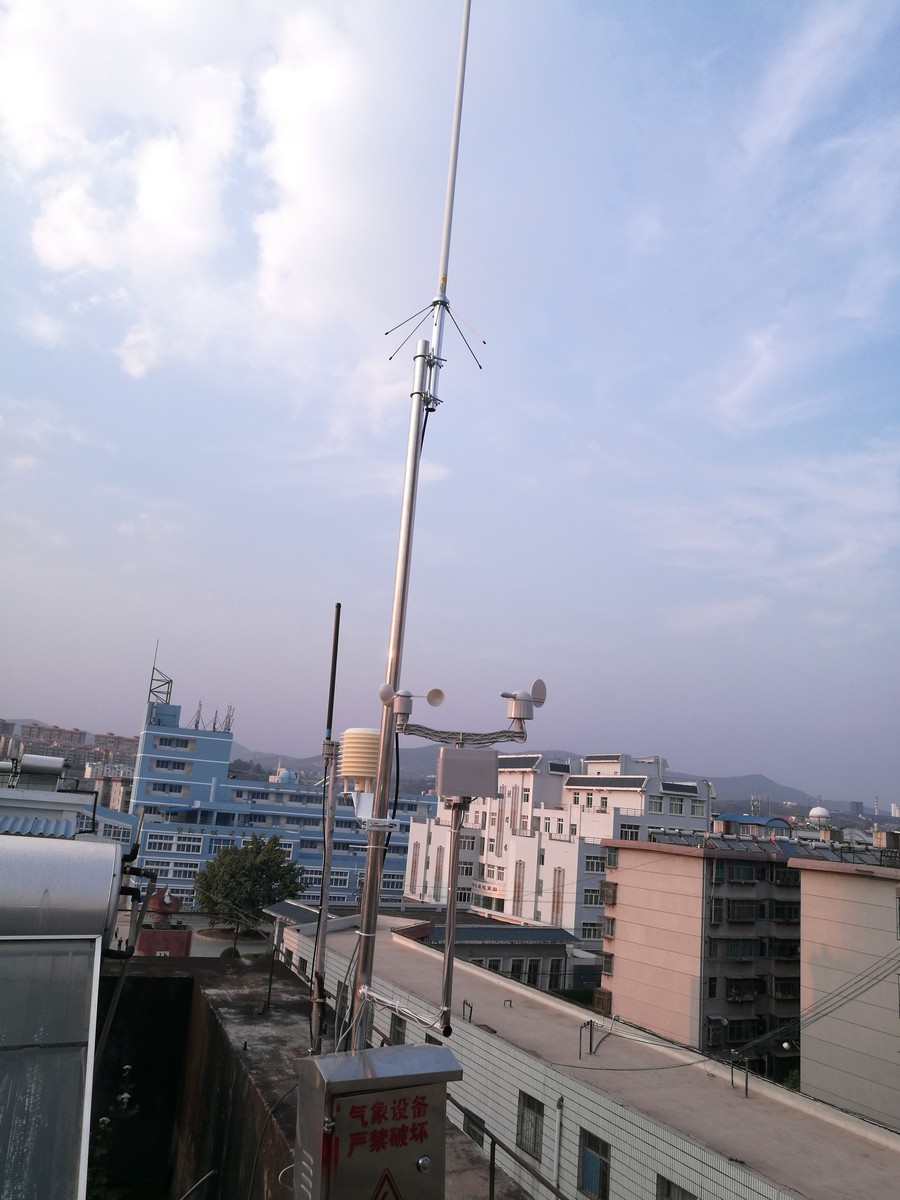

采用华鸿1.2米UV双段天线

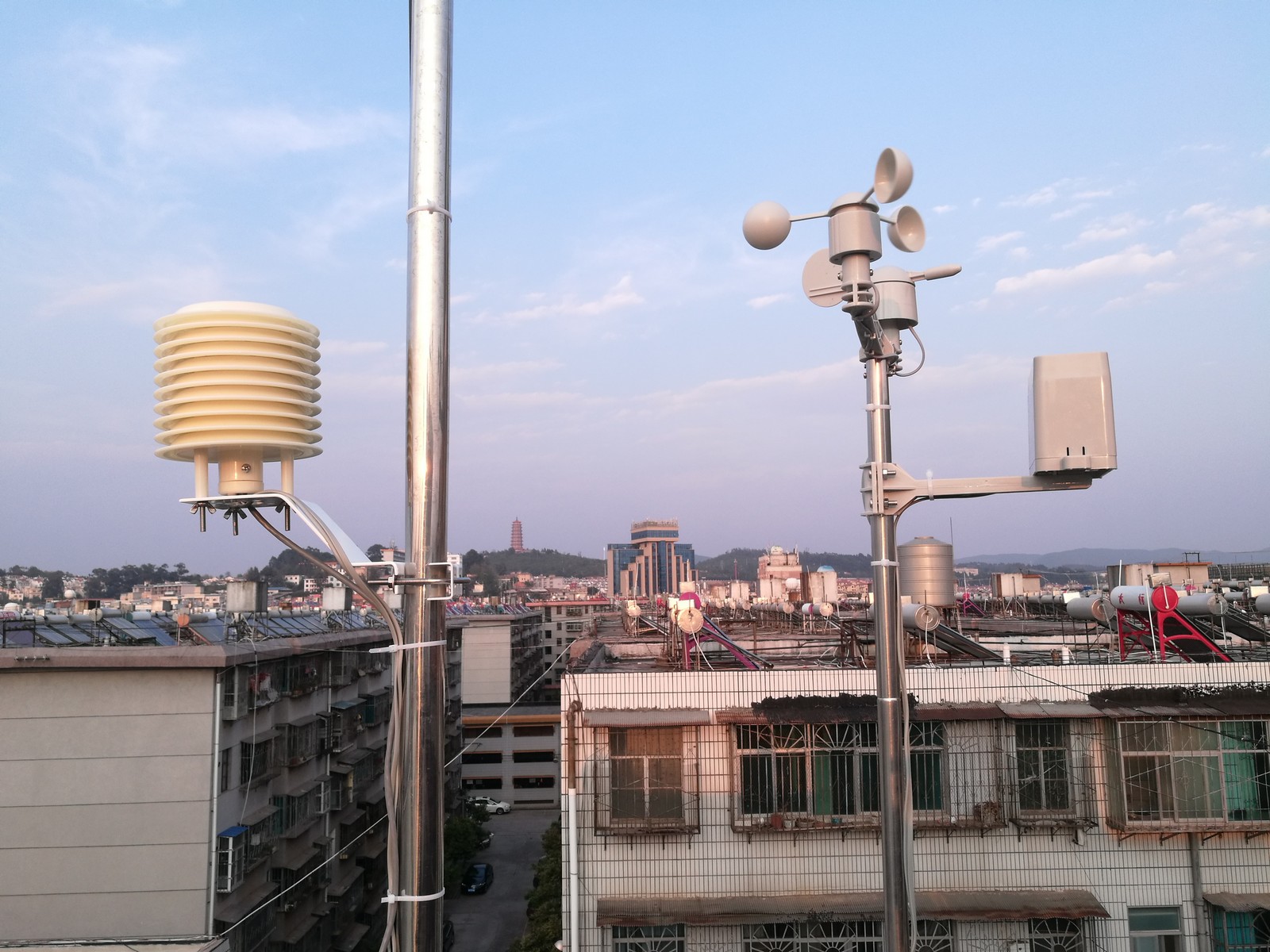

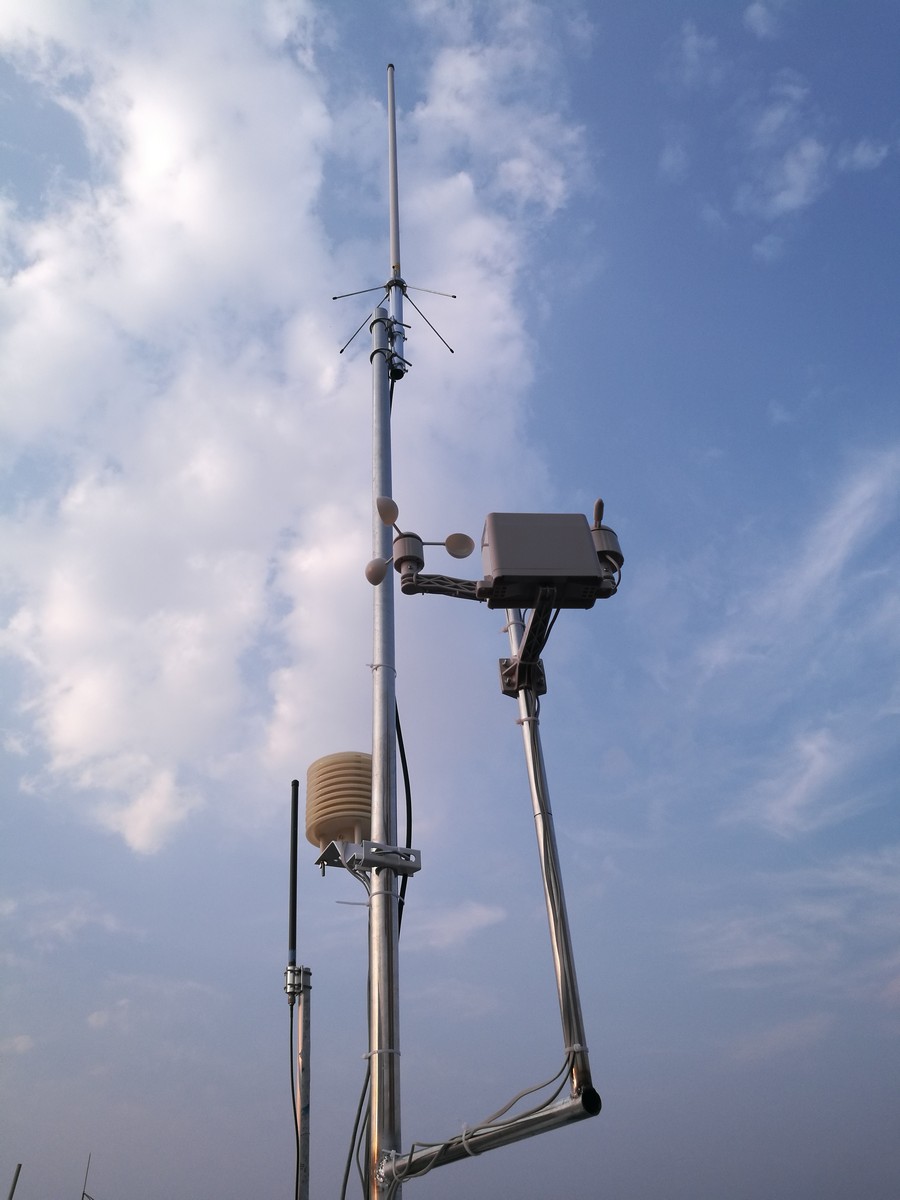

整体的效果图

五、查看aprs信息

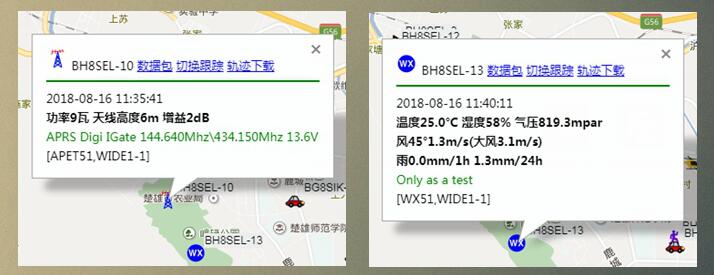

你可以通过带有aprs功能的手台、车台，或是专用的aprs设备查看信息；手机端使用流云aprs、APRSdroid等APP查看；电脑端登录202.141.176.2、aprs.cn、aprs.fi等网站查看。下图示即为电脑端查看到的BH8SEL-10（digital、igate） 和BH8SEL-13（weather）信息。
