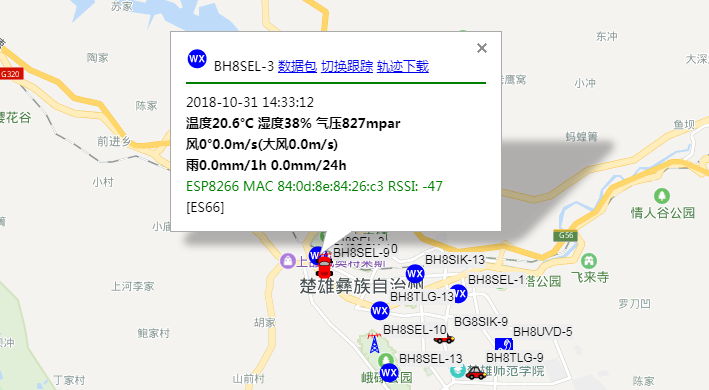

APRS气象站:Nodemcu + BME280

APRS气象站:Nodemcu + BME280

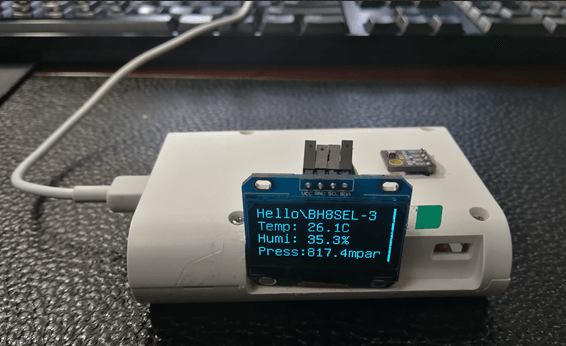

特点:

  • 灵活,简单写lua程序
  • 支持mqtt、http、aprs发送,发送时LED灯亮0.5s
  • 支持现场配置,运行状态时按FLASH键,下次RST后进入配置模式
  • 在配置模式(LED闪烁),按FLASH键,会删除所有配置,下次RST写入默认配置并进入配置模式
  • 支持远程更新。发送 update 到 /cmd/chipid,进入更新模式,发送 restart 重启,发送 文件名 文件长度 更新

购买链接:

外加USB电源就可以工作。

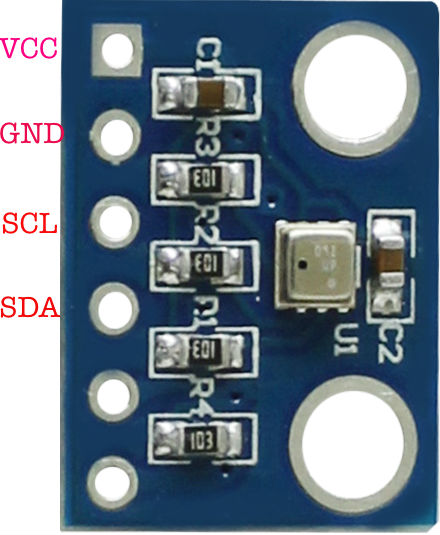

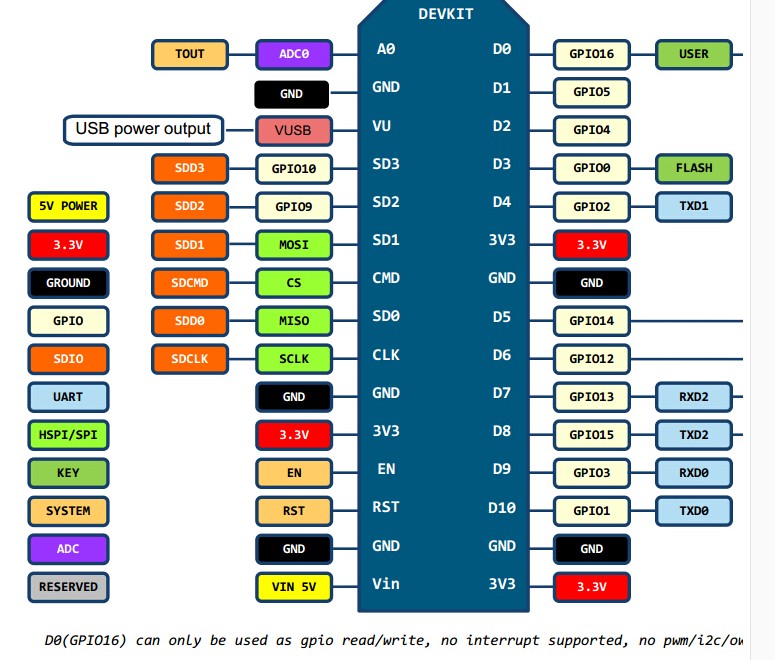

连接图:



ME280模块/OLED   ESP8266模块

VCC ------>  电源 (注意是3.3v模块)

GND ------> GND

SCL ------>   D5 (GPIO14)

SDA ------>  D6 (GPIO12)



APRS气象站:Nodemcu + BME280

APRS气象站:Nodemcu + BME280

步骤:

1、安装esptool.py

请参考https://github.com/espressif/esptool安装esptool.py

2、将ESP8266板子通过USB线连接电脑,安装USB驱动,查看得知串口是COM3

3、执行如下命令,如果能看到芯片类型,说明串口工作正常




  1. esptool.py --port COM3 chip_id

4、执行如下命令刷新flash




  1. esptool.py --port COM3 write_flash 0 nodemcu-master-11-modules-2018-10-25-00-33-21-float.bin

说明:nodemcu-master-11-modules-2018-11-01-11-20-13-float.bin由https://nodemcu-build.com/生成,选择的模块有bme280 file gpio http i2c mqtt net tmr u8g2 uart wifi。

5、安装ESPlorer

请参考https://esp8266.ru/esplorer/安装

6、打开ESPlorer

选择COM3,115200,open

按8266板子USB一侧的RST按钮,能看到“Formatting file system. Please wait...",等结束。

7、写入程序

依次打开bme280.lua  init.lua  setup.lua三个文件上传到ESP8266

8、配置

如果启动时config.lua不存在,会生成默认配置,默认配置SSID为ustcnet,通过MQTT发送至202.141.176.2,并进入配置模式。

也可以在运行时,按FLASH键,下次启动将进入配置模式。

在配置模式,可以用手机等终端,连接“ESP8266”SSID,访问http://192.168.0.1,修改配置后单击“save”保存。

也可以把config.lua文件下载回来修改后再上传。

APRS气象站:Nodemcu + BME280

源码地址:https://github.com/bg6cq/nodemcu_bme280
