在SDR领域，RTLSDR是好东西，可惜就是升级空间太低了，不管是修改RF-font电路，还是换用TXCO，还是使用上变频来扩展使用HF频段。感觉效果还是离专业HF波段SDR设备有很大差距。
RTLSDR的限制主要有：
1.tunner 芯片设计的时候没有考虑到HF、LF波段的需求，导致不得不使用直采或者上变频来解决，前者没有LNA放大，后者会引入更多的杂信号干扰
2. ADC只有8bit！， 只有8bit！， 只有8bit！，重要的事情说三遍，这个是最大的硬伤，导致信号分辨率低很多，
采样率每增加1bit，接收机信噪比增加6db。对于需要分析一些特殊调制信号，如OFDM、64QAM调制等场合，已经很难适用
3. 采样带宽太低，没记错的话只有2.56Mbps吧

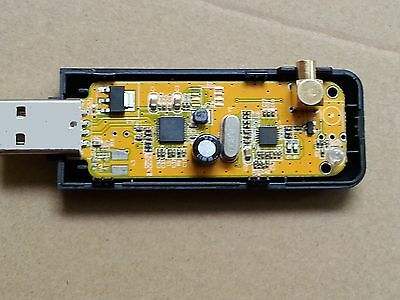

下图是一个典型的RTLSDR电视棒
幸运的是，sdrplay社区发现了一颗新星的芯片模组（msi2500/msi001）,这两颗芯片同样来自于电视棒，但是是更新的电视棒芯片，性能更好，价格也很低，两颗芯片
的单价都在1~2美元以内，淘宝和各大芯片商业可以散卖。经过sdrplay社区的发展，软件支持也很完善，现在已经支持SDR#、HDSDR、GNUradio、还有sdrplay社区开
发的SDRUno软件，驱动也支持多个平台，Win系列，Ubuntu linux，Android.....
msi2500的pdf文件如下

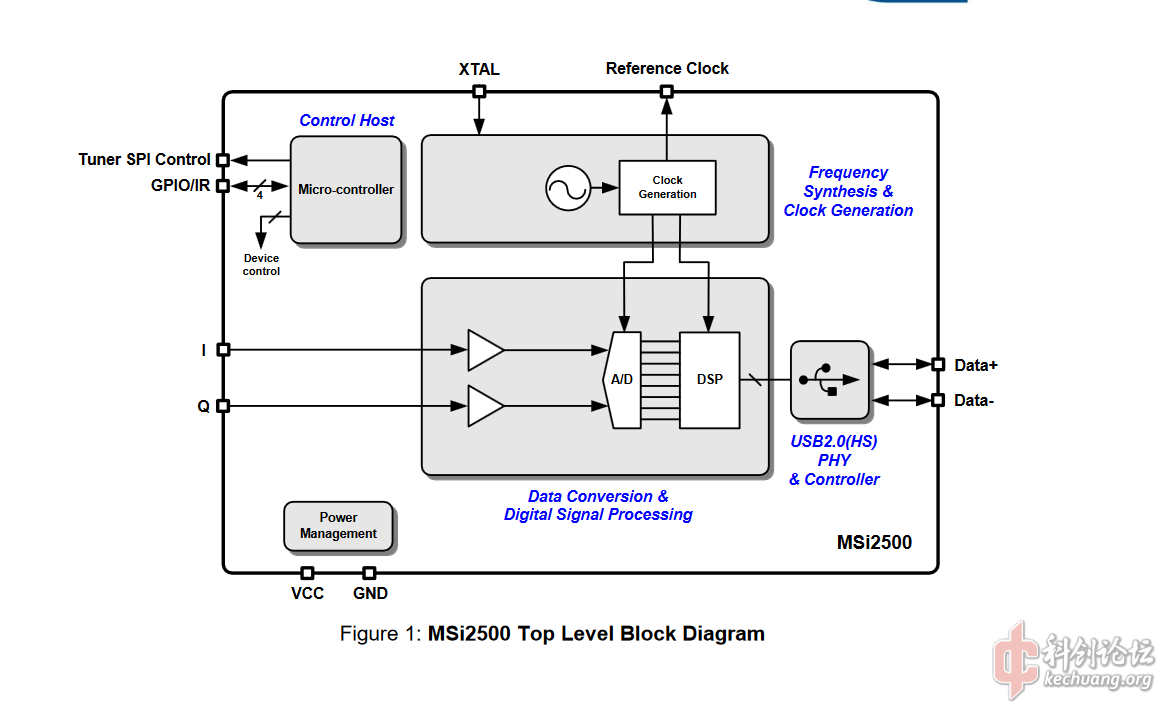

msi2500芯片是AD转换和数字处理单元，msi001是tunner，最重要的是msi2500的ADC是12bit的，其中msi2500的框图如下，其中还有一个8051的核心，可以外挂e2prom编写代码作控制用途

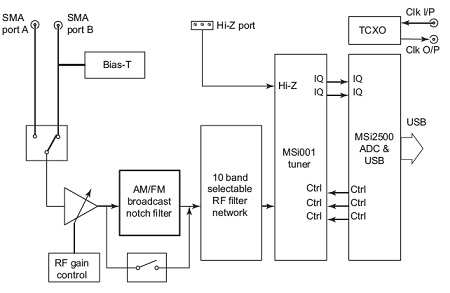

sdrplay也公开了sdrplay rsp 1的框图和原理图
但是原版的sdrplay rsp的价格就不厚道了，价格几乎在1400人民币左右，sdrplay社区毕竟贡献了较多的在软件上，硬件收费贵一点倒是可以理解的，但是在于我国不利于推广。
毕竟稍微加600元人民币就可以买kiwisdr了。不过sdrplay把原理图公布出来了，国内就能仿制了，考虑到其电路图比较简单，我这边也投入了一些研究。

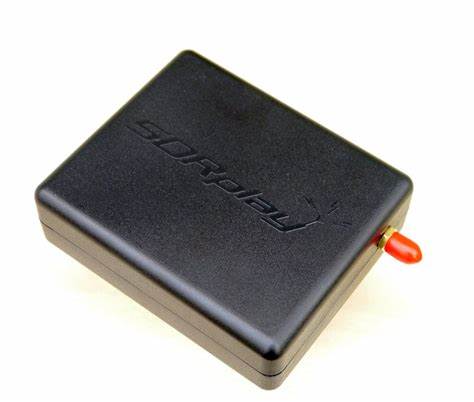

下图为原版的sdrplay rsp1（来源于网络）

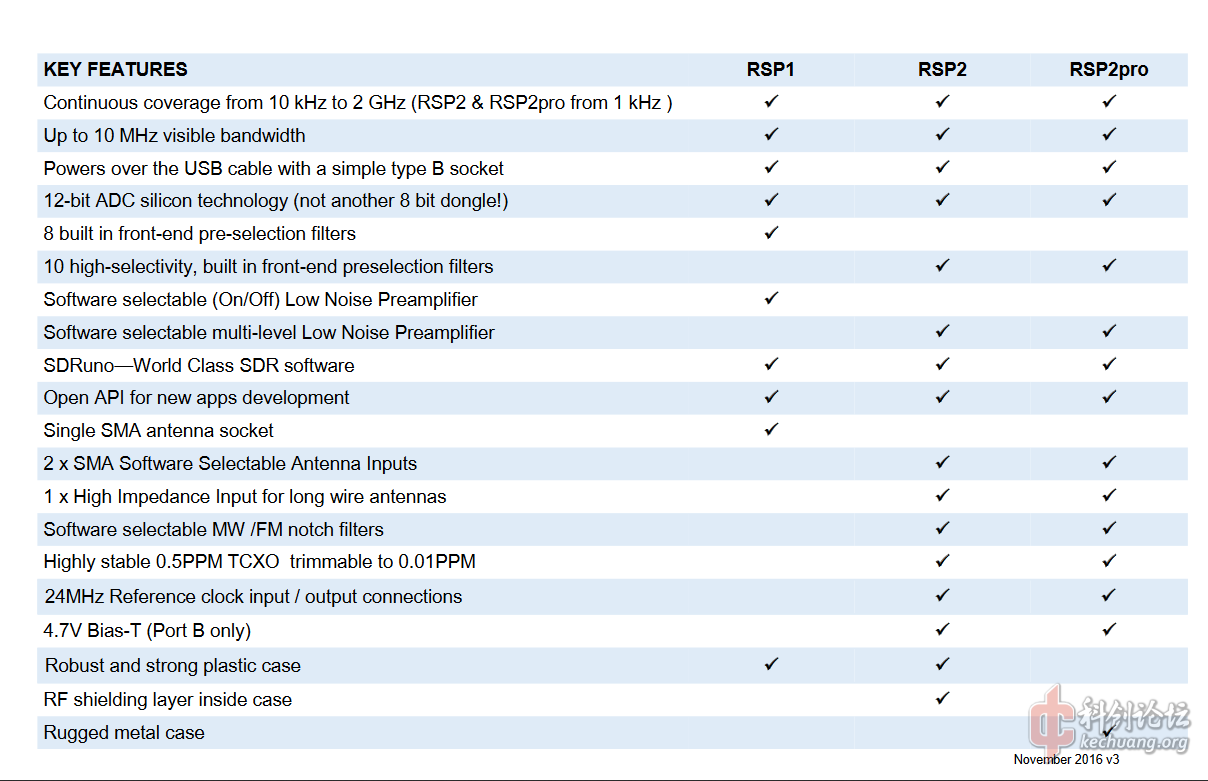

参数，其实三个版本都是msi2500，只是部分器件进行了修改：

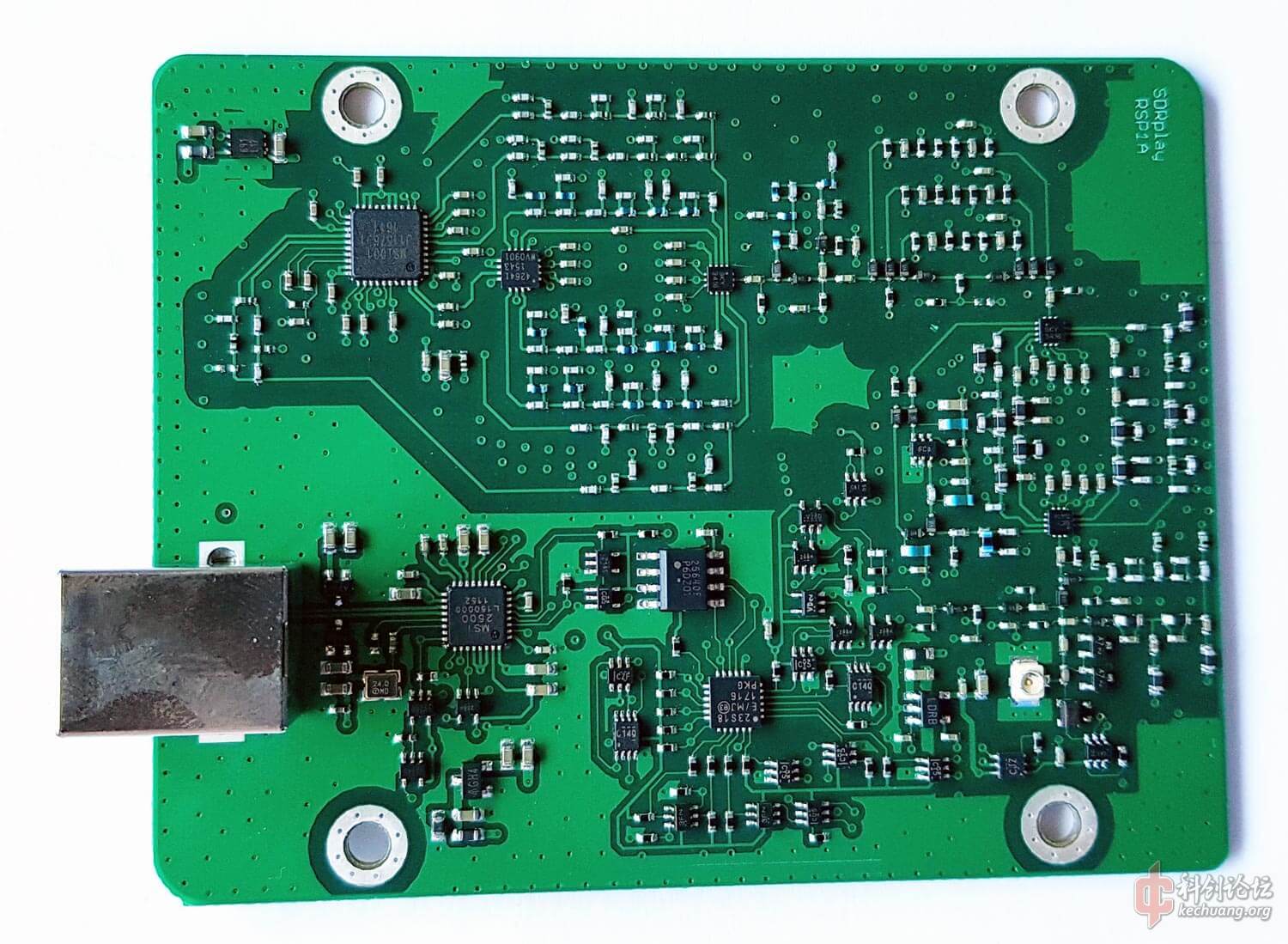

拆解后（也是来源于网络）
由于1400的正版感觉定价还是太高，我没有买正版，而是选择了自己根据RSP1的原理图画PCB自制，pcb软件使用kicad。计划分两步来做，前期第一版只做实验，只确保芯片能够跑起来
第二版成品。
PCB图我上传到了github，开源：
https://github.com/11tools/msiSDR

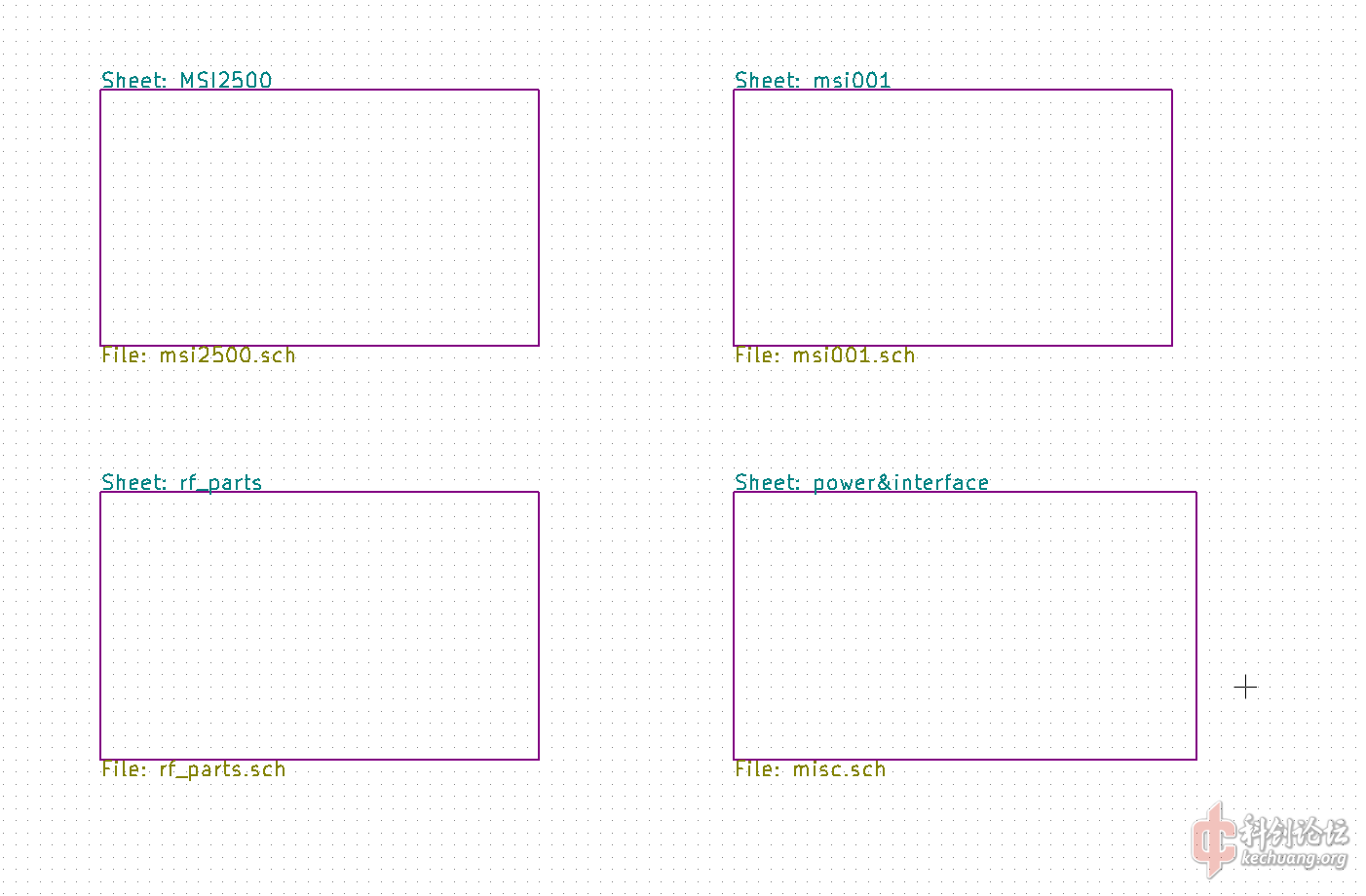

原理图框图如下：

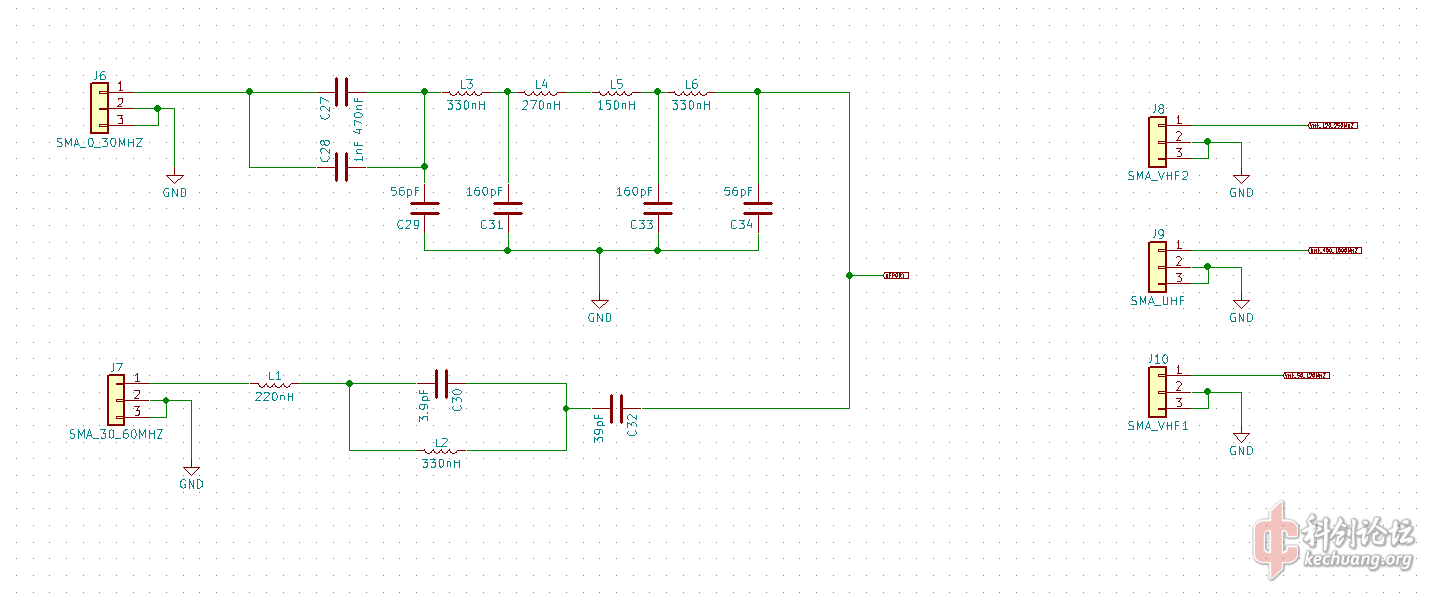

RF前端没有采用RSP1的，而是把kiwi的RF前端嫁接过来，另外LDO也换了一下，换成更常见的芯片

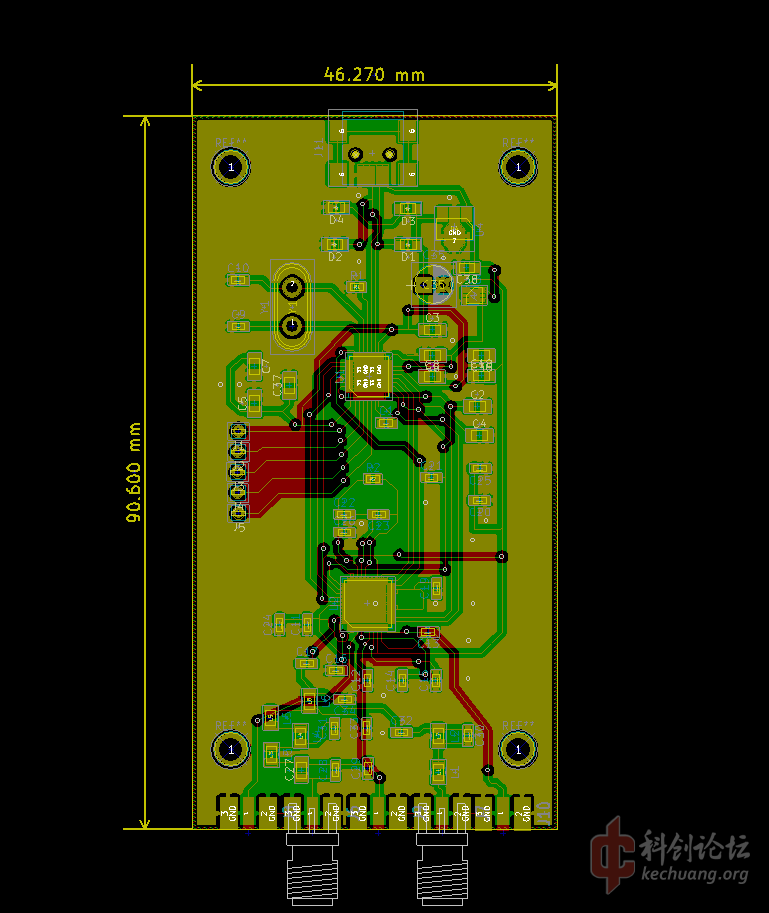

PCB layout结果

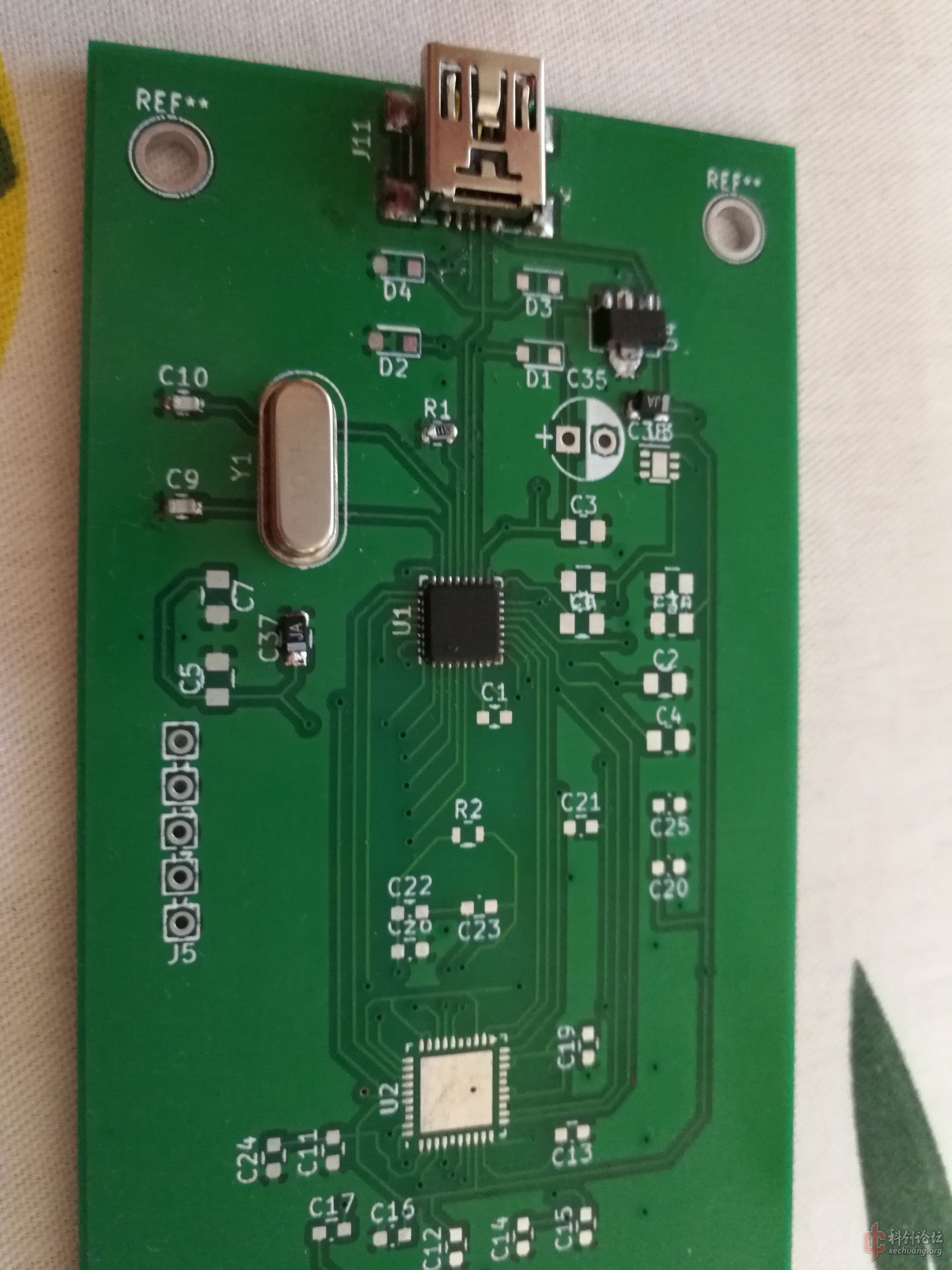

接着就是打样，我只打样PCB，自己贴片，但是结果是沮丧的，样板做出来后，msi2500 的usb没有枚举，测量晶体也没有起震。

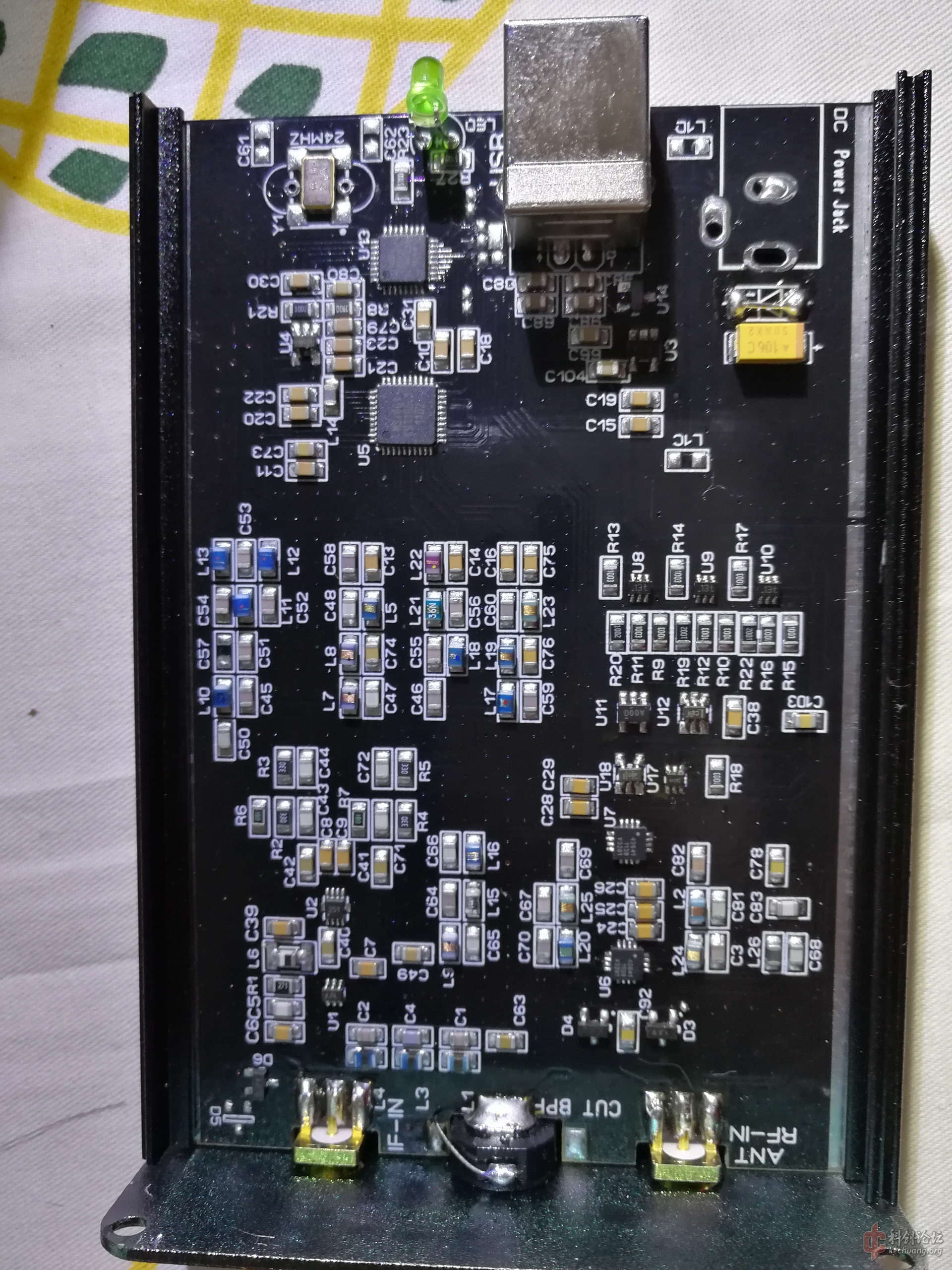

最后想了一下，还是需要一台实体样机才能方便研究。不过到了现在已经有很多几位BA开头的HAM大佬开始仿制并销售了，价格也不贵在360~450左右，于是买了一台，研究了一下，
这里我不做广告，大家可自行到某宝咸鱼等软件上面搜，即可搜到
发现我的一个Power Supply引脚居然接地了！而且电路画的不好很难改。只有改版了。。。。

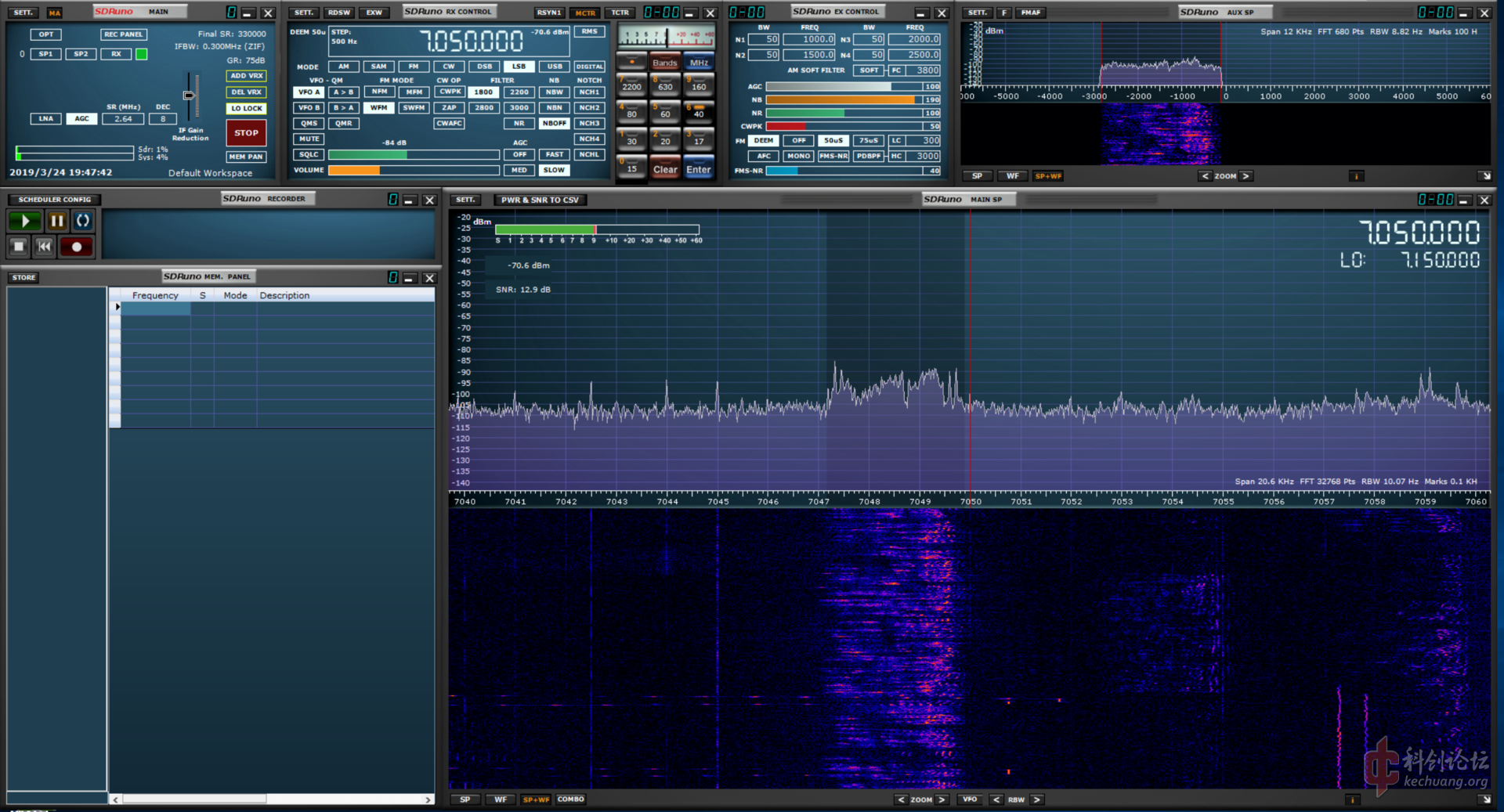

但是这段时间我测试了一下仿制的sdrplay rsp的使用情况，感觉还是很不错的。下图是SDRuno的界面
可以看见SDRuno的界面明显比HDSDR的更有科技感，使用上手也很简单，会SDR#基本会用
重要的是接收效果，经过测评，其效果接近KiwiSDR，接收SSB信号清晰，杂音少，CW信号也清晰。可轻松配合CWSkimmer和WSJT等软件使用。
