八木天线的基本信息

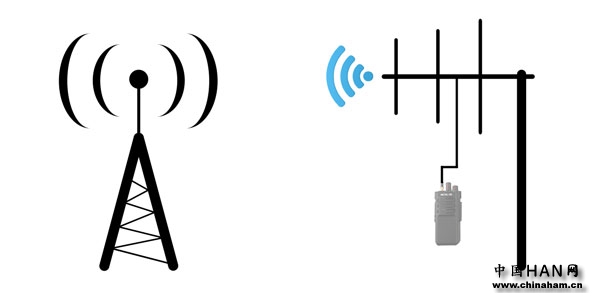

天线的重要性。

作为电磁换能器元件，天线在整个无线电通信系统中的位置非常重要。质量直接影响传输和接收的距离和效果。换句话说，没有天线就没有无线电通信。
www.chinaham.cn

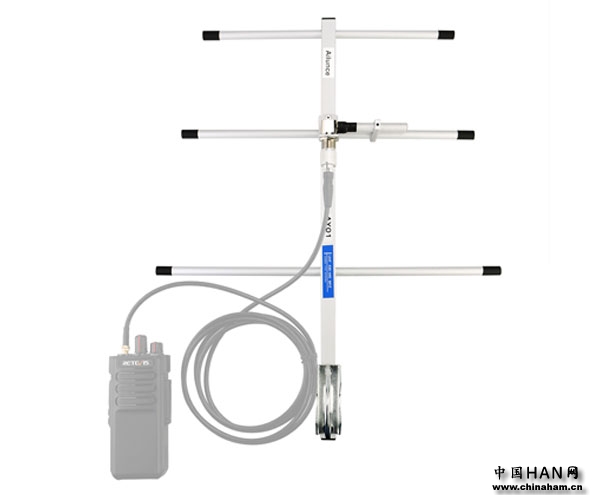

八木天线是什么？

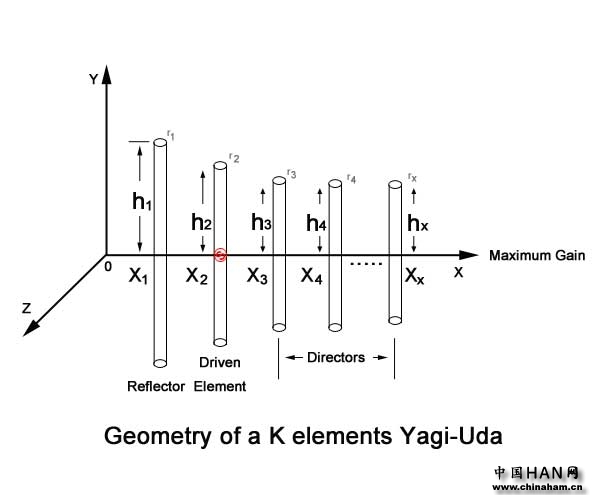

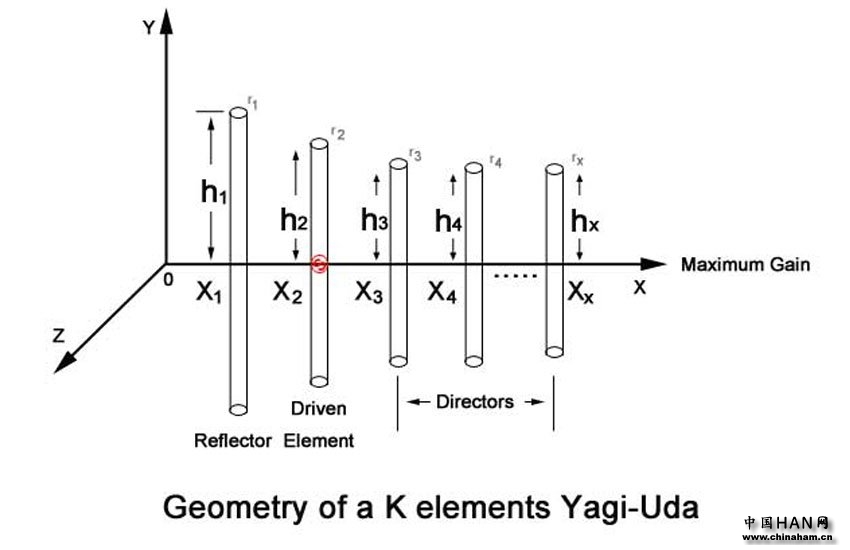

八木天线，通常称为八木天线，是一种定向天线，由多个平行元件组成一条线，通常是由金属棒制成的半波偶极子。八木–Uda天线由通过传输线连接到发射机或接收机的单个驱动元件和不连接到发射机或接收机的附加“寄生元件”组成:所谓的反射器和一个或多个导向器。
www.chinaham.cn

八木天线的优势。

与基本半波对称振子或折叠振子天线相比，八木天线增益高、方向性强、抗干扰、距离远，且结构简单、材料易得、价格低廉、风挡面积小、轻巧牢固、架设方便。通常，八木天线由激励振荡器（也称为主振荡器）、反射振荡器（也称为反射器）和若干导向器（也称为导向器）组成。

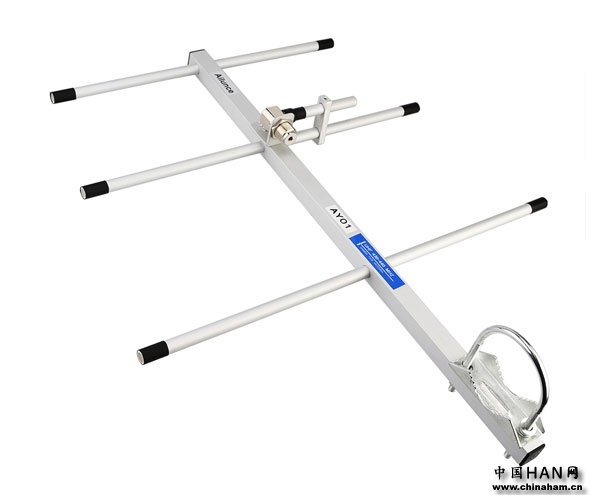

相比之下，反射镜最长，位于主镜旁边。在振动器的一侧，导向器是短的，它们都位于主振动器的另一侧。所有振动器的数量是天线单元的数量。例如，五单元八木天线包括一个主振动器和一个反射器以及三个导向器。主振动器直接连接到供料系统，属于主动振动器。反射器和导向器是被动振动器。所有振动器都在同一平面上，并平行固定在穿过每个振动器中心的金属上一定距离处。在横梁上。
www.chinaham.cn

对于一款天线的设计，我们总是希望它能有较高的效率和增益，足够的带宽，以及较强的信号选择和抗干扰能力，同时尽可能匹配馈线阻抗，尽量降低驻波比和减少信号损耗。然而，天线的几何参数对其电气性能有影响，并且经常相互矛盾和相互包含。

在设计调整时，您不能忽略这一点。你必须结合实际使用和综合考虑，分清主次，必要时牺牲一些次要的。性能。由于八木天线的增益与轴向长度（反射器到最后一个导向器的距离）、单元数量、振子长度和间距密切相关，轴向越长，单元数量越多实际上就是方向越多。越尖越锐，增益越高，射程越远，但超过四个指向器后，改善效果就不那么明显了，同时体积、重量和制造成本都大大增加，对材料强度的要求也更严格，导致工作频带更窄。
www.chinaham.cn

一般来说，使用6 ~ 12个单元就足够了，天线增益可以达到10~15 dB。对于高增益要求，可以使用天线阵列来解决问题。指向矢的长度通常为（0.41 ~ 0.46）λ。单元数量越多，指向矢的最佳长度越短。如果要求工作频带较宽，则定向器的长度应较短。指向矢之间的距离一般为（0.15 ~ 0.4）λ。大于0.4λ后，天线增益将迅速下降，但第一指向矢B与主振荡器之间的距离应略小于其他间距，例如当b≈0.1λ时，增益将增加。
www.chinaham.cn

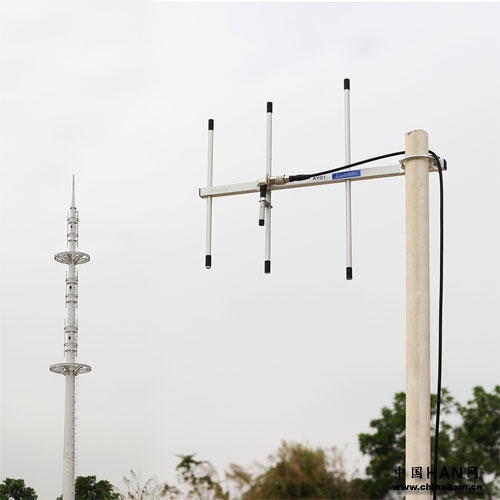

因为指向矢阵列对增益、反向辐射、输入阻抗等有影响。，实验调整是八木天线投入使用前必不可少的一步。调试时，一定要将天线框起来，离开地面两三米的高度，以免影响天线的阻抗和仰角。八木天线安装好后，振动器所在的天线平面可以与地面平行或垂直。
www.chinaham.cn

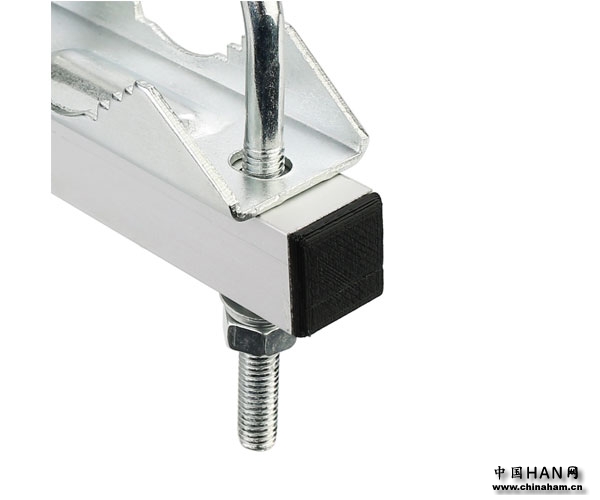

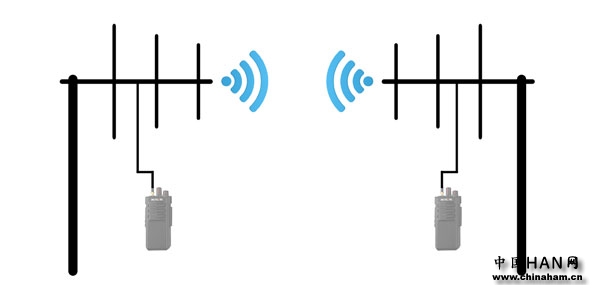

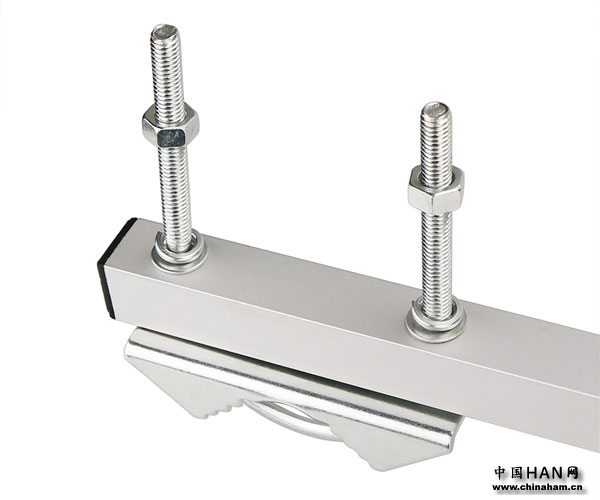

只要接收端和发射端的天线保持相同的姿态，水平极化波平行辐射，垂直极化波沿垂直方向辐射。隔离还可以用两对相互垂直的导向天线来设置，使用起来非常方便。为了避免更复杂的相位关系并降低调整的难度，振动器的平面通常垂直于梁。由于每个振子的长度约为半个波长，振子的中点位于电波感应信号电压的零点，因此振子的中点可以直接用金属螺栓和铝梁固定，无需绝缘，这样就可以很容易地将感应放电。

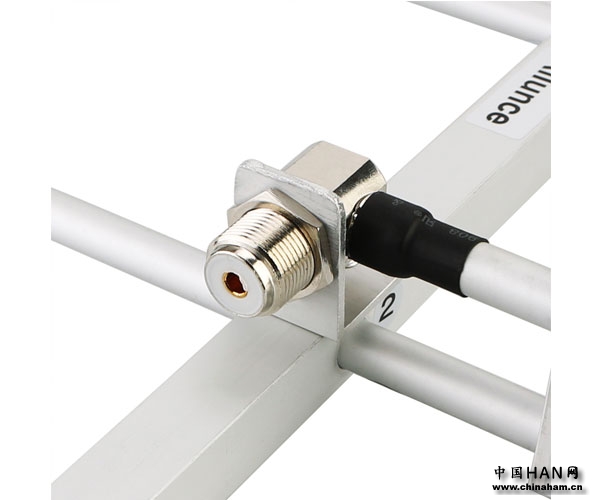

静电。如果主振动器使用半波对称振动器，则连接馈线的地方必须与梁绝缘良好。如果使用半波折叠振动器，中点仍连接到梁。金属束垂直于端射方向的电场极化方向，因此对天线的辐射场没有显著影响。此外，需要注意的是，由于天线一般安装在屋顶或阳台等室外环境中，接口容易被风氧化生锈，日晒雨淋，影响信号传输和天线匹配，从而使发射和接收效果变差。防水胶带应预先处理，还应注意防雷。
